PHASENSEQUENZSENSOR CKM-01
BESCHREIBUNG
Der Phasensequenzsensor CKM-01
wird dazu genutzt, Geräte, die über eine
Drei-Phasen-Installation versorgt werden
(z. B. einen Motor), vor Beschädigung im
Falle von Phasenspannungsabschaltun-
gen zu schützen. Dies erfolgt aufgrund
von Phasenspannungsasymmetrie oder
falscher Phasensequenz. Der Einschalt-
grenzwert kann durch den Benutzer stu-
fenlos über ein Potentiometer eingestellt
werden. Das System schützt nicht vor
einem symmetrischen Spannungsabfall
und wird über die L1-Phase versorgt.
Die Ausschaltverzögerung und die Span-
nungshysterese sorgen dafür, dass das
System gegen kurzzeitige Spannungsän-
derungen resistent ist.
EIGENSCHAFTEN
● Schutz vor falscher Phasensequenz,
● Phasen-Fading-Schutz,
● Spannungsasymmetrieschutz,
● (Asymmetrie-)Einschaltschwellenrege-
lung,
● Ausschaltverzögerung und Spannungs-
hysterese
● resistent gegen plötzliche Spannungs-
abfälle,
● Schutz vor plötzlichem Spannungs-Fa-
ding, max. 10 A Kapazität,
● monomodulares Gehäuse,
● Installation auf TH-35 DIN-Schiene.
Das Gerät wurde für die
Dreiphasen-Installation
wickelt und muss gemäß
den im jeweiligen Land gel-
tenden Normen
werden. Das Gerät muss in
Übereinstimmung
VORSICHT
Angaben installiert werden,
die in dieser Bedienungsanleitung enthalten
sind. Installation, Anschluss und Steuerung
müssen durch qualifizierte Fachelektriker und
in Übereinstimmung mit den Service-Hand-
buch und den Gerätefunktionen erfolgen. Die
Demontage des Geräts führt zu einem Verlust
aller Garantieansprüche und kann zu einem
elektrischen Schock führen. Vor der Installa-
tion ist sicherzustellen, dass die Anschlusska-
bel spannungsfrei sind. Für die Installation des
Geräts ist ein Kreuzschlitz-Schraubendreher
3,5 mm erforderlich. Unsachgemäßer Trans-
port sowie unsachgemäße Lagerung und Ver-
wendung können zu Fehlfunktionen führen. In
den folgenden Fällen wird von einer Installa-
tion des Geräts abgeraten: Falls Geräteteile
fehlen oder das Gerät beschädigt oder ver-
formt ist. Bei Fehlfunktionen des Geräts ist der
Hersteller zu kontaktieren.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Nenneingangsspannung / überwacht: 230/400 V AC
Anzeiger für korrekte Phasensequenz: LED grün
Anzeiger für falsche Phasensequenz: LED rot
Einstellung von Spannungsschwellenwert: 170 V ÷ 200 V

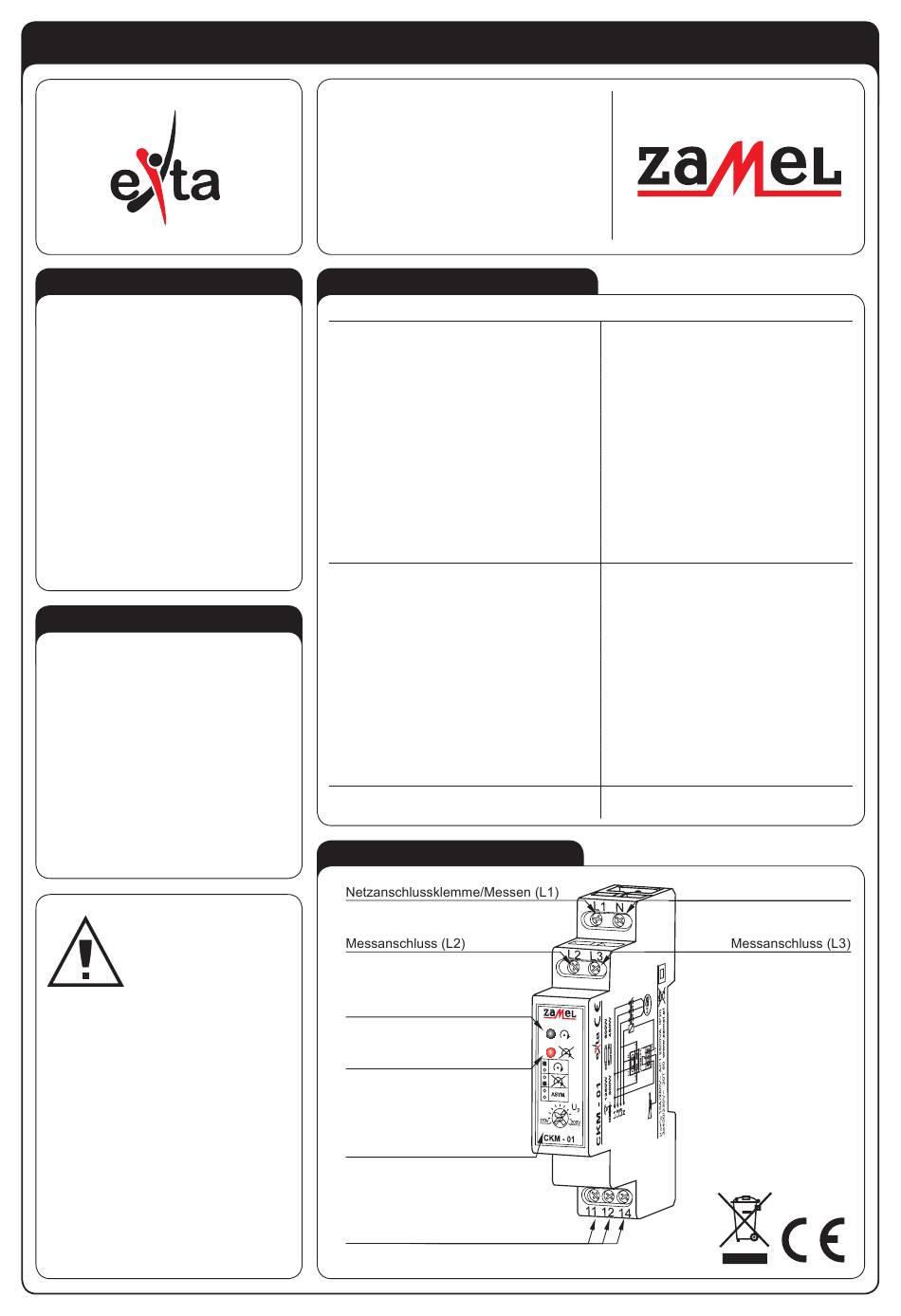

AUSSEHEN
ent-
installiert
mit den
Anzeiger für korrekte
Phasensequenz
Anzeiger für falsche
Phasensequenz
Einstellung von
Spannungsschwellenwert
Relaisausgangsanschlüsse
(11, 12, 14)
CKM-01
Versorgungskabel: L1, N
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennstrom: 34 mA
Messanschlüsse: L1, L2, L3
Spannungshysterese: ca. 10 V
Einschaltverzögerung t1: 5 s -10 s
Ausschaltverzögerung t2: 1 s - 5 s
Ausgangsrelaisparameter: 1 NO/NC - 10 A / 250 V AC1 2500 VA
Anzahl der Anschlussklemmen: 7
Querschnitt der Anschlusskabel: 0,2 ÷ 2,50 mm
Umgebungstemperaturbereich: -20 ÷ +60
Betriebsposition: frei
Befestigung: TH35-Schiene (nach PN-EN 60715)
Schutzart: IP20 (PN-EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Nennimpulswiderstandsspannung: 2 kV (PN-EN 61000-4-5)
Abmessungen: monomodular (17,5 mm) 90 x 17,5 x 66 mm
Gewicht: 77 g
Referenznormen: PN-EN 60730-1; PN-EN 60730-2-1
