Inhaltszusammenfassung für XciteRC Google 4

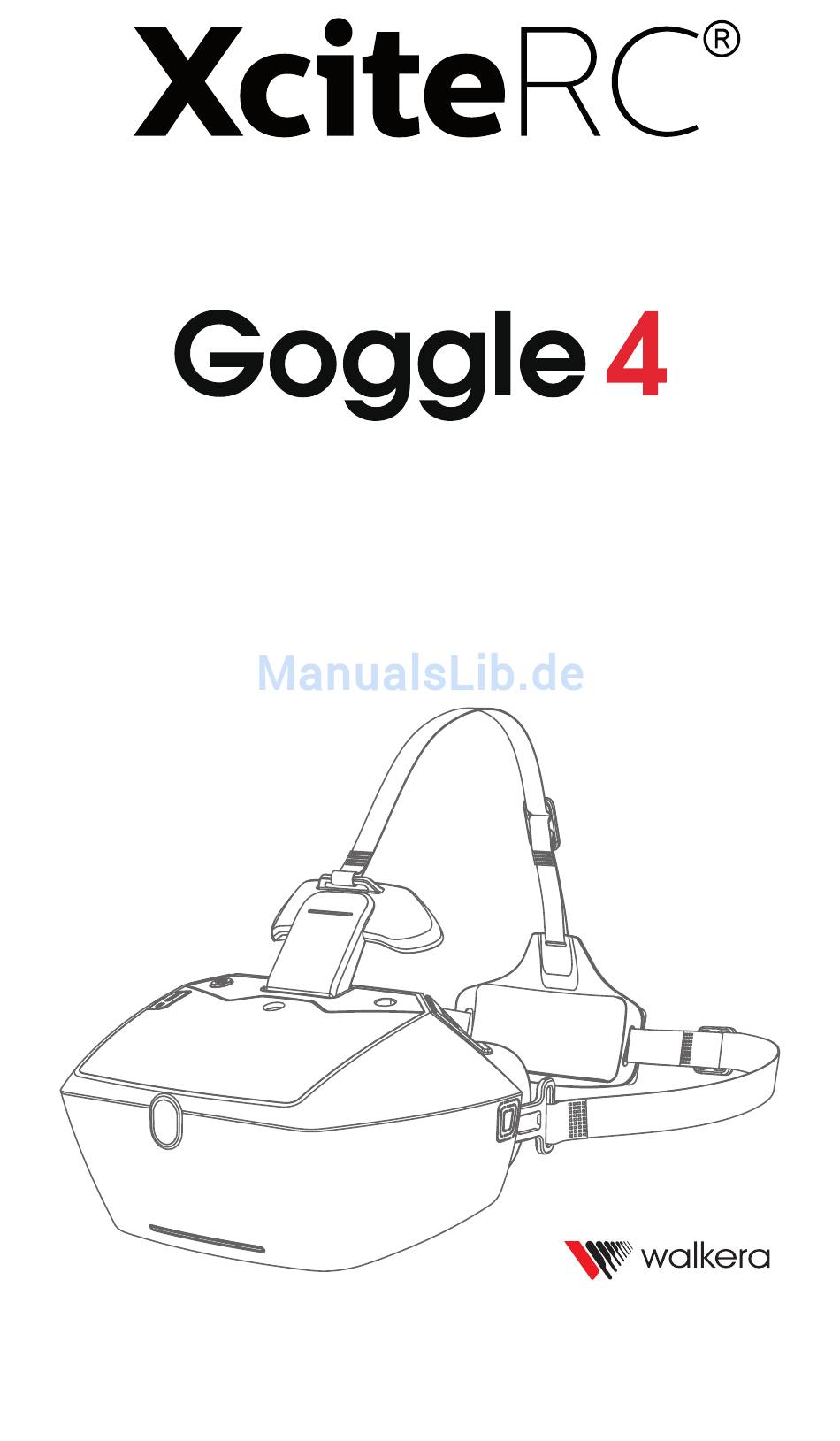

- Seite 1 #17000600 FPV Videobrille Bedienungsanleitung XciteRC Modellbau GmbH & Co. KG - Autenbachstr. 12 - D-73035 Göppingen www.XciteRC.com...
-
Seite 2: Technische Daten
Technische Daten Display: 800 X 480 LCD 5“ diagonal PAL / NTSC Stromversorgung: LiPo-Akku 7.4 V / 1200 mAh Empfänger: 5.8 GHz, 5-Band, 40 Kanäle Einstellungen: Display-Einstellungen: Bildhelligkeit / Chroma / Bildkontrast / Kanal- und Bandwahl Modeeinstellung Anschlüsse: MicroUSB Port (zur Stromversorgung) AV Eingang / -Ausgang Abmessungen: 184 x 149 x 144 mm (LxBxH) Betriebszeit: über 120 Minuten... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise WARNUNG: Betreiben Sie Ihre Brille nicht unter feuchten • Bedingungen wie Nebel, Regen, Gewitter oder am Strand - Gefahr von elektrischem Schlag! • Brille nicht schütteln oder werfen! • Die Brille nicht in heißer, kalter, feuchter oder staubiger Umgebung verwenden! •... - Seite 4 Übersicht 1. 5.8 GHz Antenne A 2. 5.8 GHz Antenne B 3. Empfängermodul- Schalter 4. AV-Ausgang 5. 5 V Eingang (Micro-USB) 6. Multifunktionsschalter (Band-Auswahl / Helligkeit/ Chroma / Kontrast / Sprachauswahl / Reset) 7. Kanalwahl 8. Ladekontrollleuchte 9. Ein-/Aus-Schalter 10. 5 V-Ausgang (USB) 11.
- Seite 5 Inbetriebnahme Beide 5.8 GHz Antennen an Ihrer Position festschrauben. USB-Buchse am Akku mit der Micro-USB Buchse verbinden. Antenne A Antenne B 5 V Spannungsversorgung (USB-Kabel) 5.8 GHz Frequenztabelle Hier sind 40 Kanäle in fünf Frequenzbändern wählbar. Wählen Sie die zum Sender passende Frequenz aus. Frequenz...
-
Seite 7: Av-Eingang / -Ausgang
AV-Eingang / -Ausgang Wird der AV-Anschluss verwendet, muss das 5.8 GHz Empfangs- modul ausgeschaltet werden. 1. AV-Eingang: das Composite-Videosignal und das analoge Audio- signal von externen Quellen (wie DVD oder MP4) wird über das AV- Kabel an den AV-Eingang übertragen. AV-Eingang AV-Kabel 1. -
Seite 8: Akku Aufladen
Akku aufladen WARNUNG: Das Aufladen darf nur mit dem mitgelieferten Ladegerät an einer geeigneten Netzsteckdose mit 100 - 240 V AC 50/60 Hz in einem trockenen und gut durchlüfteten Raum auf einer feuerfesten Unterlage und unter permanenter Aufsicht erfolgen - Brand- bzw. Explosionsgefahr! Ladegerät Ladebuchse Zum Aufladen Ladegerät in eine geeignete Netzsteckdose stecken und Ladekabel... -
Seite 9: Fehlersuche
Fehlersuche Kein Bild auf dem Brillendisplay • Überprüfen Sie den Akku der Brille, ist die Brille eingeschaltet? Ist der Videoempfänger eingeschaltet? • Der eingestellte Empfangskanal muss mit dem Sendekanal überein- stimmen • Überprüfen Sie die Kamera am Quadrocopter, ist sie korrekt angeschlossen? •... -
Seite 10: Declaration Of Conformity
CE Konformitätserklärung DECLARATION OF CONFORMITY Declaration of conformity in accordance with the Directive 2014/30/EC (EMC) Declaration of conformity in accordance with the Directive 1999/5/EC ( R&TTE) Declare under our responsibility that product WALKERA Model No.Goggle 4 Complies with the following standards: EN 55032:2015 EN 55024:2010/A1:2015 EN 301 489-1 V1.9.2:2011... - Seite 11 _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________ _____________________________________...
- Seite 12 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
