Key Automation TURBO SC50 Anleitungen Und Hinweise Zu Installation Und Einsatz
Getriebe für schiebegitter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Istruzioni ed avvertenze per l'installazione e l'uso
Instructions and warnings for installation and use
Instructions et avertissements pour l'installation et l'usage
Anleitungen und Hinweise zu Installation und Einsatz
Instrucciones y advertencias para su instalación y uso
Instruções e advertências para a instalação e utilização
Instrukcje i zalecenia dotyczące instalacji i użytkowania
TURBO
Motoriduttori per scorrevoli
Gear-motor for sliding gates
Motoreducteur pour coulissants
Motorreductores para rejas correderas
Getriebe für Schiebegitter
Motorredutores para portões de correr
Napęd silnikowy do bram przesuwnych
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Key Automation TURBO SC50
Inhaltszusammenfassung für Key Automation TURBO SC50

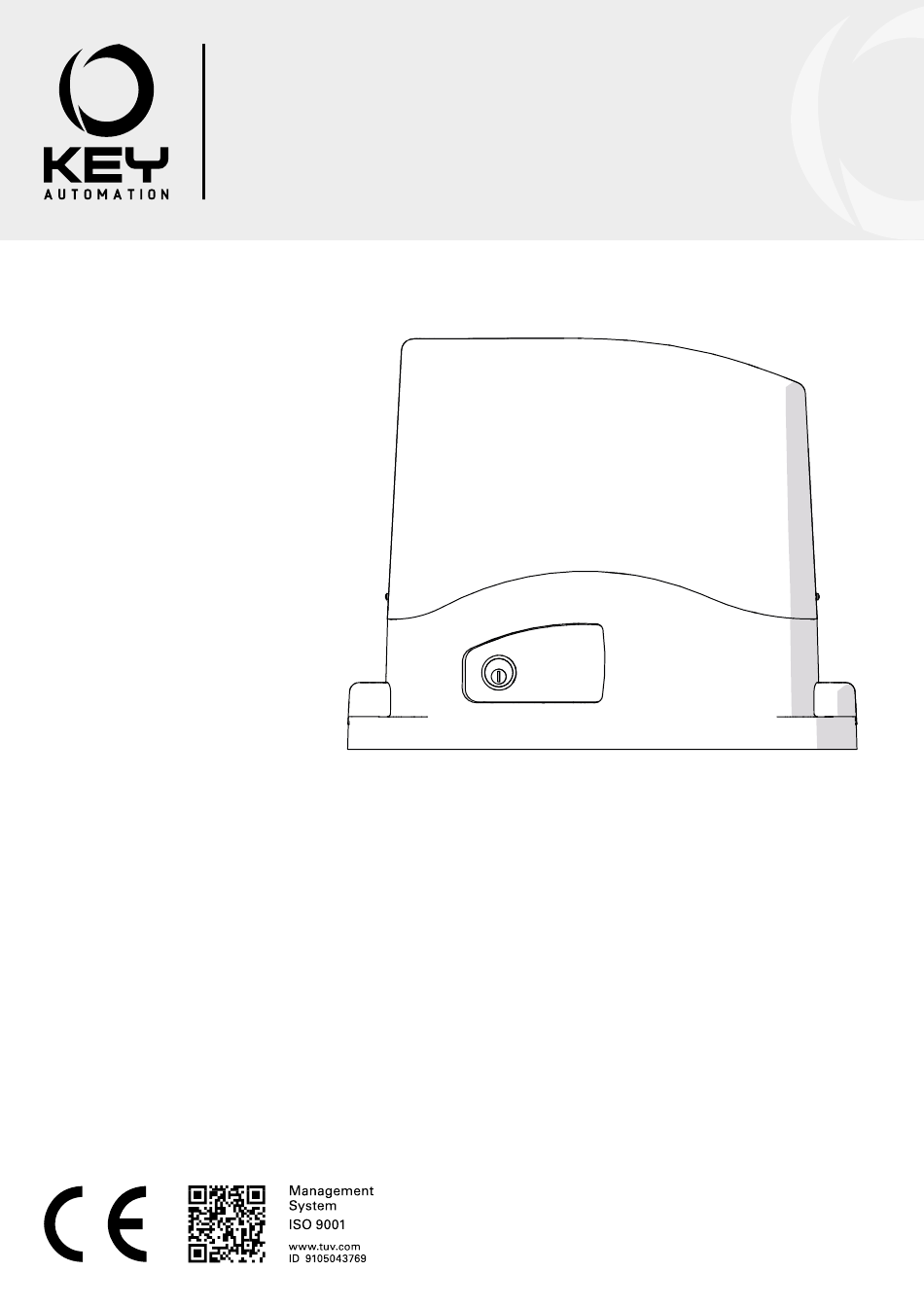

- Seite 1 Istruzioni ed avvertenze per l’installazione e l’uso Instructions and warnings for installation and use Instructions et avertissements pour l’installation et l’usage Anleitungen und Hinweise zu Installation und Einsatz Instrucciones y advertencias para su instalación y uso Instruções e advertências para a instalação e utilização Instrukcje i zalecenia dotyczące instalacji i użytkowania TURBO Motoriduttori per scorrevoli...
- Seite 30 INHALTSVERZEICHNIS Sicherheitshinweise pag. 31 Produkteinführung pag. 33 Produktbeschreibung pag. 33 Modell und technische Merkmale pag. 33 Vorabkontrollen pag. 34 Produktinstallation pag. 35 Installation pag. 35 Befestigung pag. 35 Montage der zahnstange pag. 35 Befestigung der anschläge pag. 35 Handbetrieb pag. 35 Ab- und Inbetriebnahme pag.
-
Seite 31: Sicherheitshinweise
Sollten Flüssigkeiten ins Innere der Automatisie- durchgeführt werden. rungskomponenten dringen, sofort die Stromzufuhr abschalten und sich an den Key Automation Kunden- Außerdem muss das Personal auch die vorgesehenen dienst wenden. Die Benutzung der Automatisierung in Tests nach den vorhandenen Risiken festlegen und derartigen Situationen kann gefährlich sein. - Seite 32 Kinder sollten beaufsichtigt werden, um sicherzustel- len, dass sie nicht mit dem Gerät spielen; Das Gerät darf mit einer automatisierten Tür mit ein- KEY AUTOMATION behält sich vor, diese Anwei- gebauter Fußgängertür nicht verwendet werden. sungen notfalls zu ändern; diese Anweisungen und/oder eine neuere Version befinden sich auf Bei Hinderniserfassung während des Schließung-...
-
Seite 33: Produkteinführung
2 - PRODUKTEINFÜHRUNG 2.1 - Produktbeschreibung Elektromechanischer irreversibler Getriebemotor für Schiebetore für Versorgung mit 24 Vdc und 230 Vac. (Fig.1) 2.2 - Modell und technische Merkmale ARTIKELNUMMER BESCHREIBUNG SC50 Getriebemotor 230 Vac mit mechanischen Endanschlägen, max. Torgewicht 500 kg, ohne Steuerung SC52 Getriebemotor 230 Vac mit mechanischen Endanschlägen, max. -
Seite 34: Vorabkontrollen
TECHNISCHE DATEN MODELL SC120 SC122 SC122M TU11224 Geschwindigkeit* cm/s Drehmoment Arbeitszyklus Steuerung CT102B CT102B CT10224 Spannungsversorgung Vac (Vdc) 230 (24) Motorstromaufnahme Leistungsaufnahme Schalten kondensator µF Thermoprotektion °C Schutzart Abmessungen (B - T - H) 320 - 184 - 260 320 - 184 - 260 320 - 184 - 260 320 - 184 - 260 Gewicht... -
Seite 35: Produktinstallation
4 - PRODUKTINSTALLATION 4.1 - Installation Unter Berücksichtigung der Einbaumaße die Bodenplatte mit vier ACHTUNG ! robusten Spreizdübeln am Boden befestigen (fig.3) oder in Beton einlassen (fig.3). Eine oder mehrere Hüllen für die Verlegung der Der Installateur muss prüfen, dass der auf dem Antrieb ange- Stromkabel installieren. -
Seite 36: Abnahme Und Inbetriebnahme Der Automation
5 - ABNAHME UND INBETRIEBNAHME DER AUTOMATION Das Anlage muss von einem Fachmann abgenommen werden, Bestimmungen der Normen überprüft, insbesondere der Norm der die von der Bezugsnorm geforderten Prüfungen entsprechend EN12453, die die Prüfverfahren für Tür- und Torautomatiken den vorhandenen Risiken durchführt und dabei die Einhaltung der vorschreibt.
