esotec Studio Line PIR Bedienungsanleitung Seite 2

- Wenn noch keine Netzzuleitung vorhanden ist, so muss diese zunächst fachgerecht zum Monta-
geort verlegt werden.

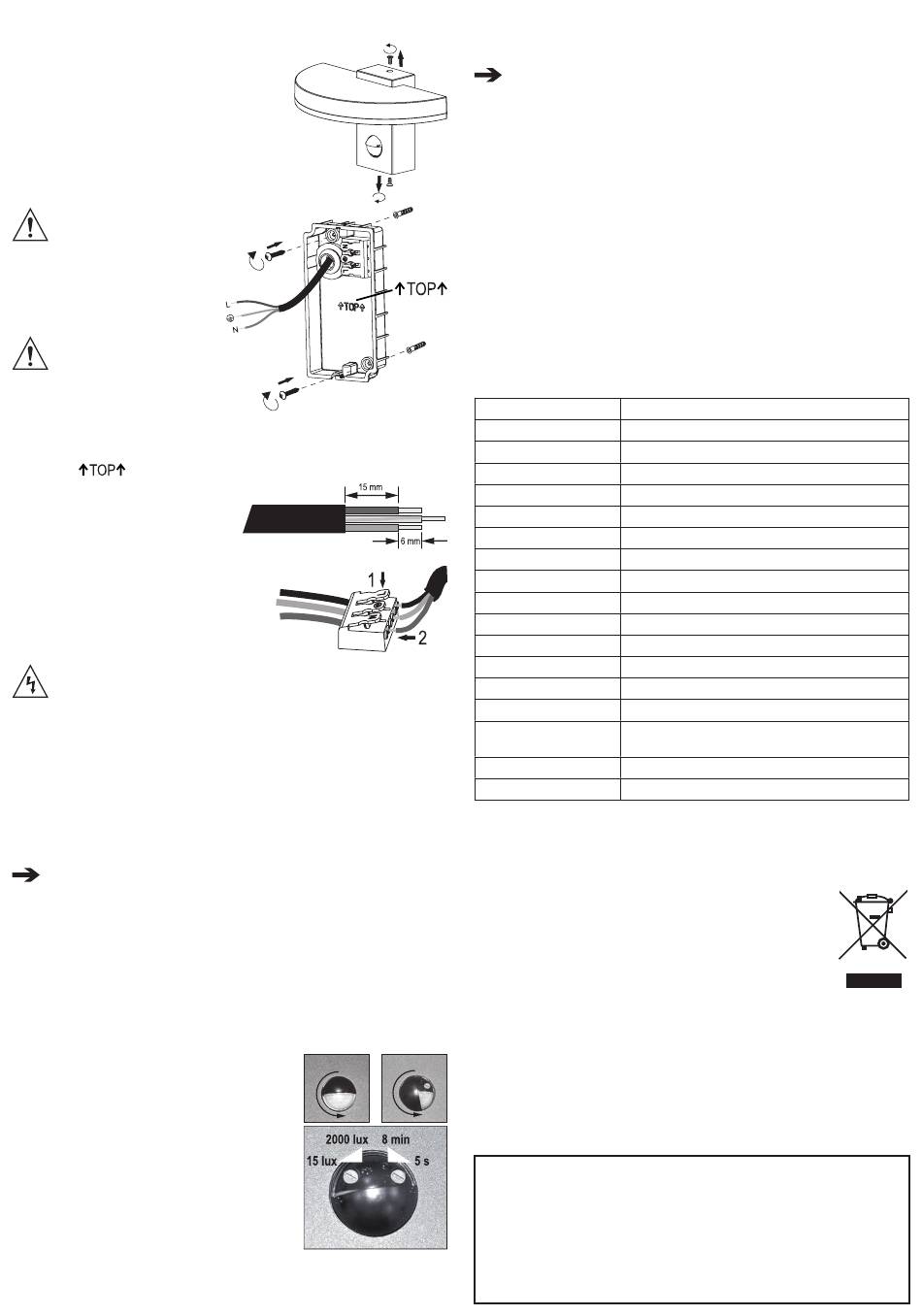

- Drehen Sie die beiden Schrauben oben und unten an der
Leuchte mit dem mitgelieferten Sechskantschlüssel heraus
(siehe Pfeile im Bild rechts).
- Nehmen Sie dann die Wandhalterung vorsichtig von der
Leuchte ab (ggf. mit einem kleinen flachen Schraubendreher
vorsichtig heraushebeln).
- Wandhalterung und Leuchtenvorderteil sind über drei Kabel
miteinander verbunden.
- Durchstechen Sie vorsichtig die runde Kabeldurchführung für
das Netzkabel mit einem spitzen Gegenstand.
Das Loch in der Kabeldurchfüh-
rung muss dabei kleiner als die
Netzzuleitung sein, da andernfalls
keine Abdichtung gewährleistet ist.
- Abhängig vom Befestigungsort sind geeig-
nete Schrauben und ggf. Dübel erforderlich.
- Markieren Sie die Position der Bohrlöcher
anhand der Löcher in der Wandhalterung.
Vorsicht!
Achten Sie beim Bohren bzw.
Festschrauben unbedingt darauf,
dass Sie keine Kabel oder Leitun-
gen beschädigen!
- Stecken Sie je einen Gummiring auf jede Schraube. Der Gummiring dichtet das Schraubenloch
später gegen eindringende Feuchtigkeit ab.
- Schrauben Sie die Wandhalterung an der Wand fest. Es ist darauf zu achten, dass die Pfeile der
Markierung „ " in der Wandhalterung senkrecht nach oben zeigen.
- Isolieren Sie die Leitungen wie im Bild rechts ge-
zeigt ab. Der Schutzleiter (grün/gelb) sollte min-
destens 6 mm länger sein, damit er im Fehlerfall
als letzter in der Klemme verbleibt.
- Verbinden Sie die Netzzuleitung mit den drei An-
schlussklemmen der Leuchte. Achten Sie dabei
auf die richtige Zuordnung (siehe Aufschrift auf
den Anschlussklemmen):
L = Phase = braunes Kabel
N = Neutralleiter = blaues Kabel
PE = Schutzleiter = grün/gelbes Kabel
Achtung, wichtig!
Steht am Montageort kein Schutzleiter zur Verfügung, müssen Sie zuerst eine neue Netz-
zuleitung mit Schutzleiter zum Montageort der Leuchte verlegen.
Der Anschluss und der Betrieb der Leuchte ohne korrekten Anschluss eines Schutzleiters
ist nicht zulässig! Im Fehlerfall besteht Lebensgefahr durch einen elektrischen Schlag!
- Stecken Sie die Leuchte in richtiger Orientierung auf die an der Wand befestigte Wandhalterung
auf und befestigen Sie sie mit den zu Beginn entfernten Schrauben.
- Die Leuchte ist nun betriebsbereit.
- Schalten Sie den FI-Schutzschalter wieder ein und danach die Stromkreissicherung (Sicherungs-
automat einschalten bzw. Sicherung eindrehen).
- Schalten Sie die Netzspannung ein (z.B. Lichtschalter einschalten) und überprüfen Sie die Funk-
tion der Leuchte.
Beim Zuschalten der Netzspannung schaltet sich das Licht zunächst ein und nach ca.
einer Minute arbeitet der Bewegungssensor. Die Einstellmöglichkeiten des Bewegungs-
sensor werden im Kapitel 7 beschrieben.
Sollte die Leuchte nicht aufleuchten, so schalten Sie die Netzspannung sofort ab. Ziehen
Sie danach einen Fachmann zu Rate.
7. Betrieb mit PIR Bewegungssensor
- In der Leuchte ist zusätzlich ein PIR-Sensor eingebaut. Dieser Sensor schaltet die Leuchte, wenn
vom Sensor eine Wärmeveränderung im Erfassungsbereich festgestellt wird. Die Schaltdauer so-
wie die Umgebungshelligkeit für die Funktion des Sensors kann über zwei Drehregler eingestellt
werden.
- Soll eine Einstellung erfolgen, so drehen Sie die Abdeckung um
180°. Verwenden Sie zum Verstellen der Drehregler einen klei-
nen Schraubendreher. Wenden Sie beim Drehen keine Gewalt
an, da die Endstellungen durch Kunststoffteile eingeschränkt
sind und diese bei zu hohem Kraftaufwand abbrechen können.
Der Einstellbereich beträgt etwa 270°.
- Der linke Drehregler dient zur Einstellung des Dämmerungs-
sensors (Einstellbereich 15 bis 2000 lux).
Drehung nach links gegen den Uhrzeigersinn: PIR-Sensor
schaltet die Leuchte bei niedrigerer Umgebungshelligkeit ein
Drehung nach rechts im Uhrzeigersinn: PIR-Sensor schaltet die
Leuchte bei höherer Umgebungshelligkeit ein
- Der rechte Drehregler dient zur Einstellung der Einschaltdauer (5 s bis 8 min).
Drehung nach links gegen den Uhrzeigersinn: Längere Einschaltdauer
Drehung nach rechts im Uhrzeigersinn: Kürzere Einschaltdauer
Erfolgt während der eingestellten Einschaltdauer eine erneute Wärmeveränderung im Er-
fassungsbereich, so startet die Einschaltdauer erneut (die Leuchte bleibt eingeschaltet).
8. Wartung + Pflege
- Die Leuchte ist für Sie wartungsfrei. Zerlegen Sie sie niemals (bis auf die hier in dieser Bedie-
nungsanleitung enthaltenen Informationen für Montage/Anschluss). Wartungs-, Einstellungs- oder
Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden, die mit
den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut sind.
- Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig. Sie sind fest eingebaut und
können nicht ausgetauscht werden.
- Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig abkühlen.
- Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen Tuch. Für die
Entfernung von stärkeren Verschmutzungen können Sie das Tuch mit Wasser anfeuchten. Ver-
wenden Sie niemals aggressive Reinigungsmittel, da dies zu Verfärbungen des Gehäuses führen
kann.
- Achtung! Richten Sie niemals den Wasserstrahl eines Gartenschlauchs oder gar eines Hochdruck-
reinigers auf die Leuchte!
9. Technische Daten
Betriebsspannung 100 - 240 V/AC, 50/60 Hz
Leistungsaufnahme max. ca. 10,5 W (Standby ca. 0,2 W)
Schutzklasse I
Schutzgrad IP54
Montageort Wandmontage, Innen-/Außenbereich
Geeignetes Anschlusskabel 3 x 1,5 mm²
Farbtemperatur 3000K, warm-weiß
Lichtstrom 600 lm
Lebensdauer der LEDs > 30000 h
Dimmbar Nein
Umgebungsbedingungen Temperatur: -20 °C bis +45 °C
Abmessungen (B x H x T) 240 x 135 x 140 mm
Gewicht ca. 820 g
PIR Sensor:
Erfassungswinkel Vertikal 90°, horizontal 120°
Reichweite max. ca. 6 - 10 m; abhängig von der Größe des Objekts und des
Wärmeunterschieds zur Umgebung
Einschaltdauer 5 s - 8 min
Dämmerungssensor 15 - 2000 lux
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G
10. Entsorgung
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel
trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wert-
vollen Rohstoffen bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie ihn bitte Ihrer
Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
Impressum
Copyright 2019 by esotec GmbH, Weberschlag 9, 92729 Weiherhammer, www.esotec.de
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Telefon: 09605/92206-0
Email bei Ersatzteilbestellungen: ersatzteil@esotec.de
Email bei Fragen zum Produkt: technik@esotec.de
WEEE Reg.-Nr:
DE59284711
