Inhaltszusammenfassung für GRAUPNER Fatshark Dominator V2

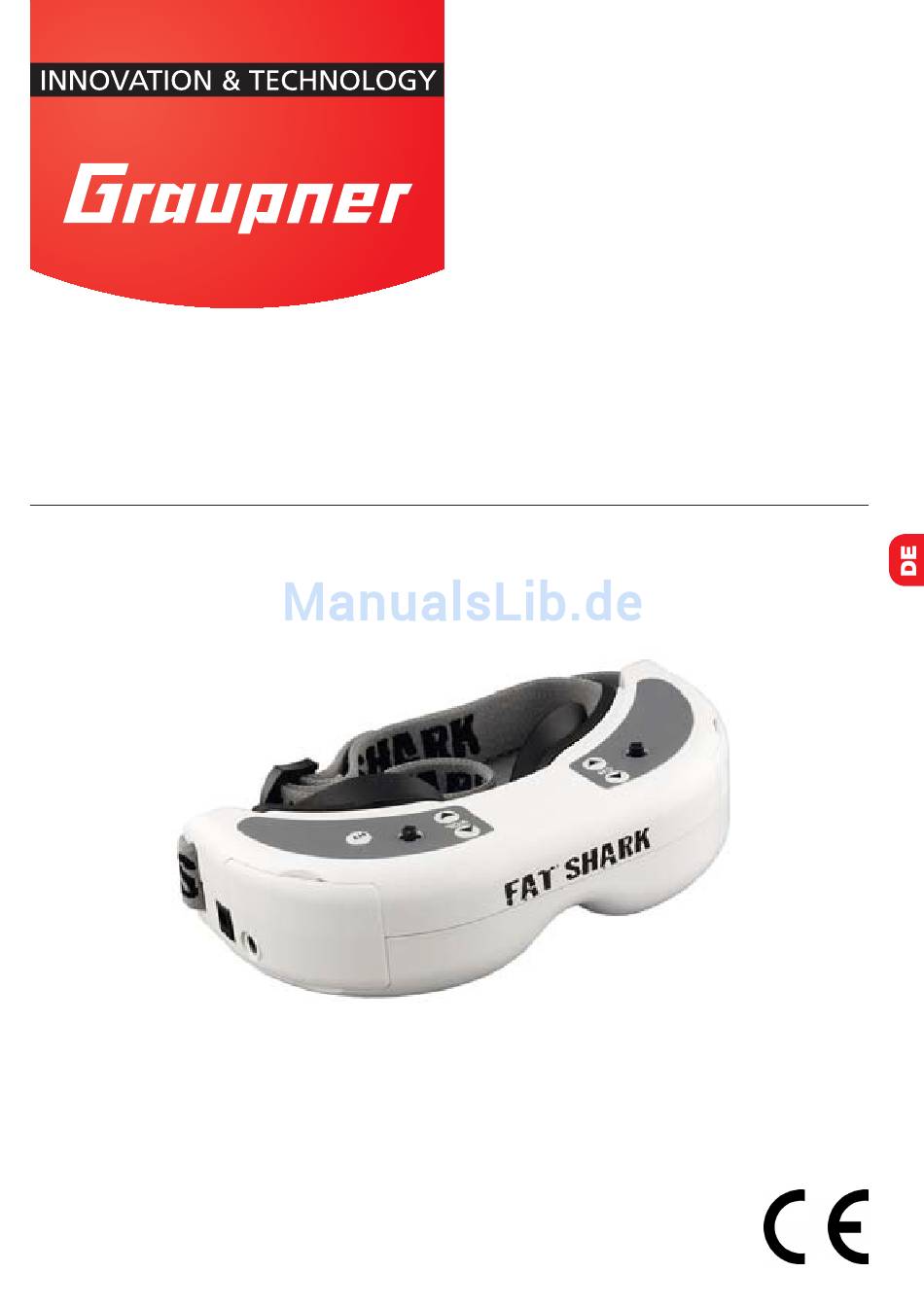

- Seite 1 Anleitung Fatshark Dominator V2 Videobrille No. 48323...
- Seite 2 2 - 20 48323_jh_V1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................4 Servicestellen .................4 Bestimmungsgemäße Verwendung ........5 Lieferumfang ................5 Symbolbeschreibung ..............6 Sicherheitshinweise ..............6 Beschreibung der Bedienelemente .........8 Headset Betrieb ..............9 DVR Bedienung ..............9 Videoanschluss ..............10 Anschluss eines externen Empfängers ........10 HDMI Anschluss ..............11 Laden des Akkus ..............11 Zubehör ................13 Hinweise zum Betrieb ............14 Technische Daten ..............15 Fehlerbehebung ..............16... -
Seite 4: Einführung
Aufgrund technischer Änderungen können die Informa tionen in dieser Anleitung ohne vorherige Ankündigung geändert werden. Informieren Sie sich in regelmäßigen Abständen im Internet unter www.graupner.de um auf dem neuesten Stand des Pro- duktes und der Firmware zu bleiben. Dieses Produkt entspricht den gesetzlichen nationalen und europäischen Anforderungen. -
Seite 5: Bestimmungsgemäße Verwendung
Lesen Sie vorab die gesamte Anleitung gewissenhaft bevor Sie die Fat Shark Dominator V2 FPV Videobrille installieren bzw. einset- zen. Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtli- cher Produkte; Änderungen des Lieferumfangs in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. -
Seite 6: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die Informationen, die durch VORSICHT oder WARNUNG mit Warnpiktogrammen gekennzeichnet sind. Das Signalwort WARNUNG weist Sie auf mögliche, schwere Verletzun- gen hin, das Signalwort VORSICHT auf mögliche, leichte Verlet- zungen. Hinweis, Achtung warnt Sie vor möglichen Sachschäden. Sicherheitshinweise Allgemeines Diese Sicherheitshinweise dienen nicht nur zum Schutz des... - Seite 7 Benutzung ohne Unterbrechung mit maximaler Lautstärke kann Ohrenschäden (Schwerhörigkeit etc.) hervorrufen. Nehmen Sie die Videobrille nur in Betrieb, wenn die Situation es erlaubt und wenn die Benutzung nicht zur Gefährdung für Sie oder Ihre Umwelt wird. Benutzen Sie die Videobrille niemals in einem Auto. ...
-
Seite 8: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente Kontrast (vorwärts/zurück) Helligkeit (rechts/links) Kanal Auswahl DVR Micro SD Karte Rec. Indikator Lautstärke DVR Start/Pause Kontrolle Head Tracker PS/2 Daten Anschluss (Head Tracker) Einstellbarer Pupillenabstand 10. Empfänger Ein/Aus 11. Kopfhörer Anschluss 12. HDMI Anschluss 13. Modul Abdeckungen 14. -
Seite 9: Headset Betrieb
Headset Betrieb Kontrollen Helligkeit/Kontrast: Ein kleiner „Joystick“ auf der Oberseite der Brille dient zur Ein- stellung der Werte. • links/rechts (Kontrast erhöhen/Kontrast verringern) • vor/zurück (heller/dunkler) Kanalauswahl: Durch Drücken der Tasten werden die Empfangskanäle schritt- weise nach oben oder unten durchgeschaltet. Dieses wird akus- tisch durch einen kurzen Signalton signalisiert. -
Seite 10: Videoanschluss
Wiedergabe Hinweis: Erfordert das Ausschalten eines externen Empfängers und entfernen jeder anderen AVin Quelle um keinen Konflikt mit der OSD Menüführung zu erzeugen. Nach dem Einschalten des Recorders im gestoppten Aufnahmemode (ROTE LED leuchtet) drücken und halten Sie den Button für eine 1 Sekunde gedrückt um das Menü... -
Seite 11: Hdmi Anschluss
HDMI Anschluss An dem HDMI Kabel kann ein HDMI Gerät über ein HDMI Micro Kabel (nicht im Lieferumfang) angeschlossen werden. Als erstes schließen Sie das HDMI Gerät an und schalten es ein. Schließen Sie die Brille an nachdem sich das HDMI Gerät initia- lisiert hat. - Seite 12 Anschluss an RC Ladegeräte Ladekabel Balanceranschluss Ladevorgang Der 1000 mAh, 7,4 V Lithium-Polymer-Akkupack ist mit einem 3-poligen Balanceranschlusskabel ausgestattet, mit dem man den Akku auch mit nicht standardmäßigen RC-Akkuladegeräten (nicht im Lieferumfang enthalten) aufladen kann. Folgen Sie der Gebrauchsanweisung Ihres Ladegerätes zum Einrichten des 1A 7,4V Lipo-Akkus.
-
Seite 13: Zubehör
Zubehör No.48340.6, Linsen zum Dioptrienausgleich Für kurzsichtige Benutzer sind Linsensets in den Dioptrienstär- ken -2, -4 und -6 dpt. erhältlich. Die Ausrichtung der Linsen ist unkritisch. No.48326, 5,8 GHz 25mW FPV Sender Der ImmersionRC 25mW Sender ist auf dem superstabilen 5.8GHz NexwaveRF Band basierend und auch Fatshark kom- patibel . -
Seite 14: Hinweise Zum Betrieb
Hinweise zum Betrieb • Für optimale Leistung stellen Sie einen Kanal mit den gerings- ten Störfrequenzen ein. Schalten Sie bei deaktiviertem Sender die Videobrille ein und schauen Sie auf das Display, während Sie jeden einzelnen Kanal prüfen. Ungestörte, klare Kanäle haben einen durchgehenden statischen Hintergrund. -
Seite 15: Technische Daten
Technische Daten Optik Sichtfeld 32 Grad diagonal Abmessungen Ergonomisch geformt. Augenmuscheln aus Gummi Augenabstand (IPD): zur Abschirmung des Umge- 57-73 mm (einstellbar) bungslichts. Unterstützt optionale Dioptri- Gewicht: 181g en-Linsen-Einsätze: Verstellbares Kopfband Erhältlich in -2, -4, -6 dp Audio System NTSC/PAL Autoselect (inter- Stereo laced) Zwei Mikro-VGA-Vollfarb-... -
Seite 16: Fehlerbehebung
Fehlerbehebung Sollten Sie Ihr Problem nicht mit Hilfe nachstehender Hinweise beheben können, wenden Sie sich bitte an den unsere Service- stelle. BEOBACHTUNG MÖGLICHE URSACHE / LÖSUNG Kein Bild, Display bleibt vollkommen dunkel. - Keine Stromversorgung. Anschlusskabel prüfen. Kein Bild, Display leuchtet dunkelgrau. - Bei Einsatz des schnurlosen Moduls, die Stromversorgung des Empfängers auf der Unterseite der Videobrille einschalten. - Seite 17 Niedrige Reichweite - Stellen Sie sicher, dass die 5,8-GHz-An- tenne montiert wurde. - Schalten Sie den Sender aus und suchen Sie nach anderen Störungsquellen. - Stellen Sie sicher, dass eine direkte Sicht- verbindung zwischen Sender und Videobrille besteht. Prüfen Sie dies in einem offenen Sichtfeld, von Hindernissen entfernt.
-
Seite 18: Konformitätserklärung
Konformitätserklärung 48325 Dominator HD V2 Videobrille Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht. EMC 2004/108/EC: EN 55022:2010+AC:2011 EN 55024:2010 Gewährleistung Akku Die Gewährleistung bei Akkus ist auf 6 Monate beschränkt. Für diese Zeit wird lediglich gewährleistet, dass der Akku seine Funktion erfüllt, d. -
Seite 19: Hinweise Zum Umweltschutz
Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Pro- duktseite. Darüber hinaus übernimmt die Firma Graupner keiner- lei Verantwortung oder Haftung für Fehler oder Ungenauigkei- ten, die in Bau- bzw. Bedienungsanleitungen auftreten können. - Seite 20 20 - 20 48323_jh_V1...
