MatchX M2 Pro Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für MatchX M2 Pro

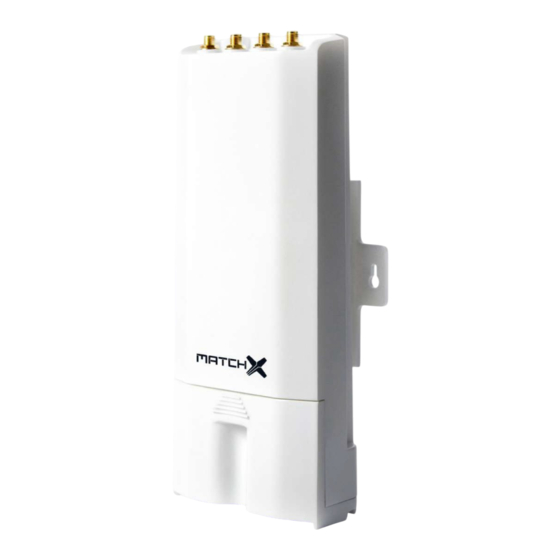

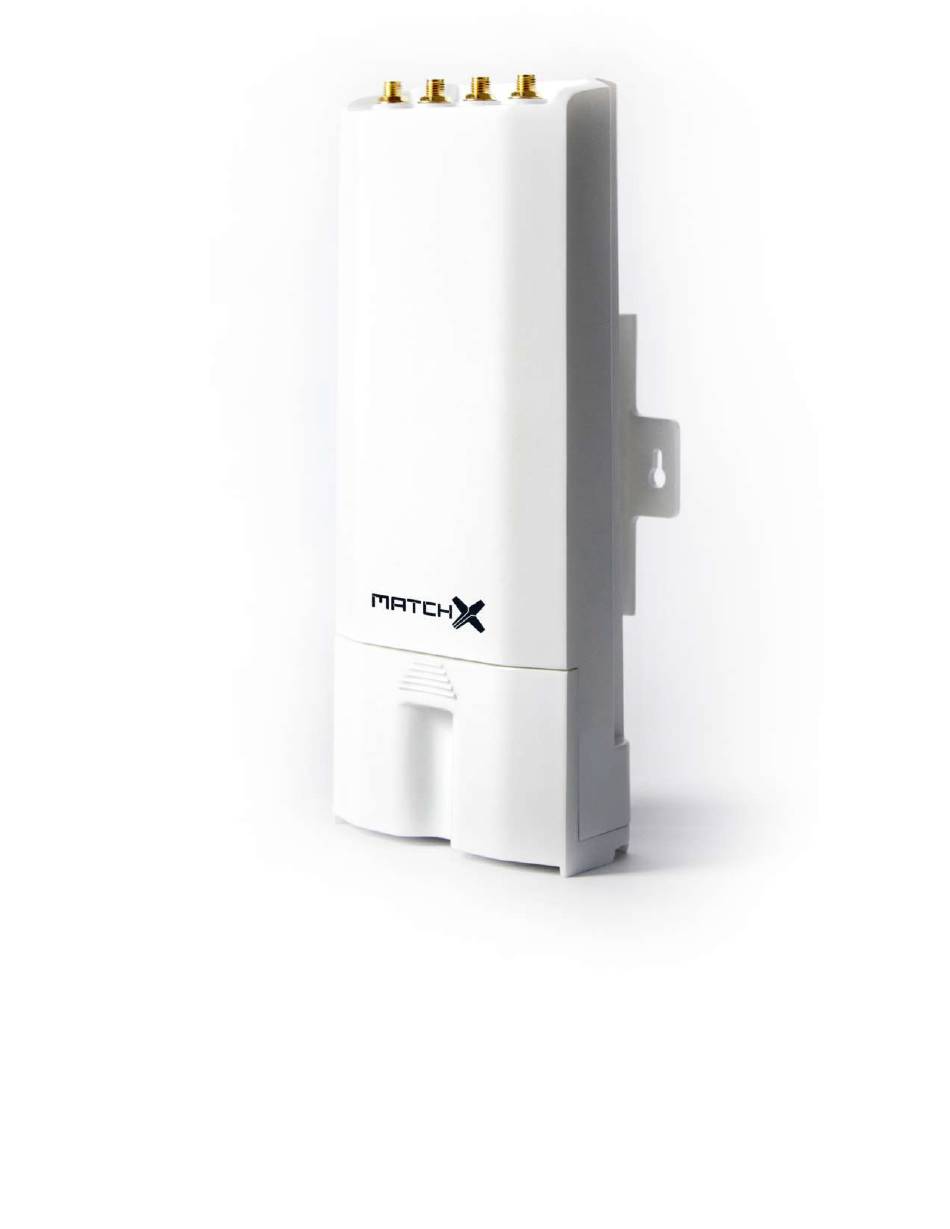

- Seite 1 MatchX M2 Pro 16 Kanäle LPWAN-Gateway Benutzerhandbuch...
- Seite 2 Copyright © 2017 MatchX Inc./MatchX GmbH WWW.MATCHX.IO Kein Teil der Spezifikation darf ohne Genehmigung von MatchX Inc./MatchX GmbH in irgendeiner Form oder mit irgendwelchen Mitteln vervielfältigt oder zur Erstellung von Ableitungen wie Übersetzung, Transformation oder Adaption verwendet werden Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ....................... Produktübersicht ....................... 5 Produktübersicht ....................... 6 1.2.1 LoRa ..............................6 1.2.2 WiFi ..............................6 1.2.3 GPS ..............................6 1.2.4 Prozessor-Subsystem ........................6 Schnittstelle und Anschlüsse ................. 7 1.3.1 Anschlussfeld des Gateways ....................... 7 1.3.2 Led-Status ............................7 1.3.3 Konsolenzugriff .......................... - Seite 4 Montage ....................... 11 2.5.1 Wandmontage ........................11 2.5.2 Mastmontage ..........................13 Überspannungsschutz und geschirmtes Ethernet-Kabel ......... 13 Produktspezifikation ..........Hardware-Spezifikation ..................14 WiFi Spezifikation ....................15 LoRa Funk-Spezifikation ..................15 Leistung der GPS-Antenne .................. 16 Leistung der LoRa-Antenne ................. 16 Betriebsfrequenzen ....................
-
Seite 5: Einführung
Reduzierung des Stromverbrauchs, was die Betriebskosten senkt und die Langzeitzuverlässigkeit der Geräte erhöht. Dieser Leitfaden behandelt die Versionen MX1901 und MX1902 des MatchX M2 Pro Gateways mit dem MatchX LPWAN-Controller der Version 1.0 oder höher. Die Hauptunterschiede zwischen ihnen sind in Tabelle 1.1 aufgeführt:... -
Seite 6: Kapitel 1. Einleitung
LoRa 1.2.1 Der MatchX M2 Pro unterstützt vollständig das LoRaWAN-Protokoll und deckt damit einen riesigen Umkreis von bis zu 20 km+ in offenen Räumen ab. Dank 16 Frequenzkanälen und Spreizfaktoren von nur SF5 bietet dieses Gateway eine außergewöhnlich gute Abdeckung an Orten mit einer großen Anzahl von Sensorgeräten. -
Seite 7: Schnittstelle Und Steckverbinder
1.3 Schnittstelle und Steckverbinder Abbildung 1.1: Anschlussfeld des Gateways. Schnittstelle und Steckverbinder Anschlussfeld des Gateways 1.3.1 Um Zugang zum Anschlusskasten des Gateways zu erhalten, muss die Abdeckung entfernt werden. Die Abdeckung ist mit zwei Schrauben befestigt, die das Abfallen der Abdeckung bei starkem Wind oder bei der Interaktion mit Wildtieren verhindern. -
Seite 8: Konsolenzugriff
Kapitel 1. Einleitung Konsolenzugriff 3.3.3 Standardmäßig kann auf das Konsolenterminal des Gateways über den USB-C-Anschluss zugegriffen werden. Intern wird der CP2104 UART-USB-Wandler verwendet. Wenn die Treiber für dieses Gerät nicht automatisch auf dem PC-Betriebssystem installiert sind, können sie von der Silicon Labs-Website heruntergeladen werden. -
Seite 9: Kurzanleitung Zur Installation
MatchX-Website unter https://www.matchx.io/ Anforderungen an die Software Für die Nutzung des MatchX M2 Pro Gateways ist keine spezielle Software erforderlich, da das Gateway für die Verbindung mit dem MatchX Cloud Server vorkonfiguriert ist. Für den Zugriff auf den Cloud Server reicht ein Computer oder ein mobiles Gerät mit einem Webbrowser wie Chrome oder Firefox aus. -
Seite 10: Kapitel 2. Kurzanleitung Zur Installation
Kapitel 2. Kurzanleitung zur Installation Netzanschluss Das Gateway bietet zwei Möglichkeiten der Spannungsversorgung: • Passives 24V DC PoE • USB-C PoE-Stromversorgung 2.3.1 Auf Abbildung 2.1 ist der PoE-Anschluss dargestellt. Der Injektor hat zwei RJ45-Anschlüsse, die als POE und LAN gekennzeichnet sind. Es ist wichtig, auf den korrekten Anschluss dieser Stecker zu achten: •... -
Seite 11: Zugriff Auf Das Gateway Und Internetverbindung
PCs o. ä. ist nicht wird aufgrund der begrenzten Stromstärke dieser Anschlüsse nicht empfohlen. Zugriff auf das Gateway und Internetverbindung Das Gateway benötigt eine Internetverbindung, um mit dem LoRaWAN-Server wie dem MatchX Cloud Server zu kommunizieren. Es gibt zwei primäre Möglichkeiten, eine solche Verbindung herzustellen: Ethernet-Kabel (bevorzugt) oder WiFi. - Seite 12 Kapitel 2. Kurzanleitung zur Installation • Bestimmen Sie den Ort der Montage, es sollte eine ebene Fläche sein. • Markieren Sie zwei Löcher, die gebohrt werden sollen, der Abstand zwischen ihnen sollte 54 mm betragen, und sie sollten horizontal ausgerichtet sein. •...
-
Seite 13: Mastmontage
2.6 Überspannungsschutz und geschirmtes Ethernet-Kabel Mastmontage 2.5.2 Das Gateway kann mit einer im Lieferumfang enthaltenen Edelstahlklemme einfach an einen Mast angeschlossen werden. Die Halterung des Gateways ist speziell für die Anpassung an die Krümmung des Mastes ausgelegt. Um die Montage noch stabiler zu machen, ist es eine gute Idee, zwei möglichst weit auseinander liegende Klemmen zu verwenden. -
Seite 14: Produktspezifikation
3. Produktspezifikation Hardware-Spezifikation Merkmal Beschreibung NXP MCIMX6G2CVM05AB, 528MHz, Arm Cortex-A7 Speicher 256MB DDR3 RAM/ 256MB NAND FLASH Speicher Speicher Optional SSD up to 32GB or industrial SD-Card LoRa-Funk LoRa Funksystem SX1302-Chipsätze, 16 Frequenzkanäle SF5-SF12, 27dBm Ausgangsleistung x 8 Kanäle LoRa-Paketdetektoren pro Funkkanal Unterstützt die Regionen EU868, US915, AS920, AS923, AU915, KR920, IN865 WiFi... -
Seite 15: Wifi Spezifikation
3.3 LoRa Funk-Spezifikation Merkmal Beschreibung Gehäuse ASA-Kunststoff, Anti-UV Größe (ohne Antennen) 101 x 226 x 73mm Gewicht 0.4kg Installationsverfahren Mast- oder Wandmontage Tabelle 3.1: Wichtige Hardware-Spezifikationen. WiFi specification Merkmal Beschreibung Chipset Broadcom 43362 WLAN-Standards IEEE 802 Part 11b/g/n (802.11b/g/n) Antennenanschluss Support Single Antenna for WiFi Frequenzband 2.412 GHz –... -
Seite 16: Leistung Der Gps-Antenne
Table 3.5: Leistung der Lora-Antenne Betriebsfrequenzen MatchX-Gateways sind für den Betrieb mit regionalen Frequenzspezifikationen getestet, die von den für die jeweilige Region zuständigen Behörden geregelt werden. Der Benutzer muss die lokalen Vorschriften beachten und das Gateway so konfigurieren, dass es die richtigen regionalen... - Seite 17 3.6 Betriebsfrequenzen Tabelle 3.6 zeigt ein Beispiel für die Frequenzzuweisung in der Region EU868. Andere geografische Regionen müssen ihre spezifischen Regeln einhalten. Die LoRa Alliance veröffentlicht regelmäßig eine Zusammenfassung der Vorschriften auf ihrer Website. Bandnummer Klasse 1 Kanalzugangs- und aus EU- Unter Belegungsregeln (z.
-
Seite 18: Inhalt Der Verpackung
4. Inhalt der Verpackung Das MatchX M2 Pro LPWAN-Gateway wird in einem Paket geliefert, das Folgendes enthält: Gateway • LPWAN- und GNNS-Antennen Netzteil und Netzkabel • Befestigungsmaterial (Dübel, Schrauben und Edelstahllager ) Das Paket enthält keine Ethernet-Kabel, da deren Länge und Typ spezifisch für den Installationsaufbau ist... -
Seite 19: Revisionshistorie
5. Revision Historie Revision Beschreibung Datum Erste Freigabe 15.03.2020... -
Seite 20: Wichtiger Hinweis
6. Wichtiger Hinweis Die hierin enthaltenen Informationen werden als zuverlässig erachtet. MatchX übernimmt keine Gewähr für die hierin enthaltenen Informationen. MatchX übernimmt keinerlei Verantwortung oder Haftung für die hierin enthaltenen Informationen. MatchX übernimmt keine Verantwortung oder Haftung für die Nutzung der hierin enthaltenen Informationen. Die hierin enthaltenen Informationen werden "WIE BESEHEN, WO BESEHEN"...
