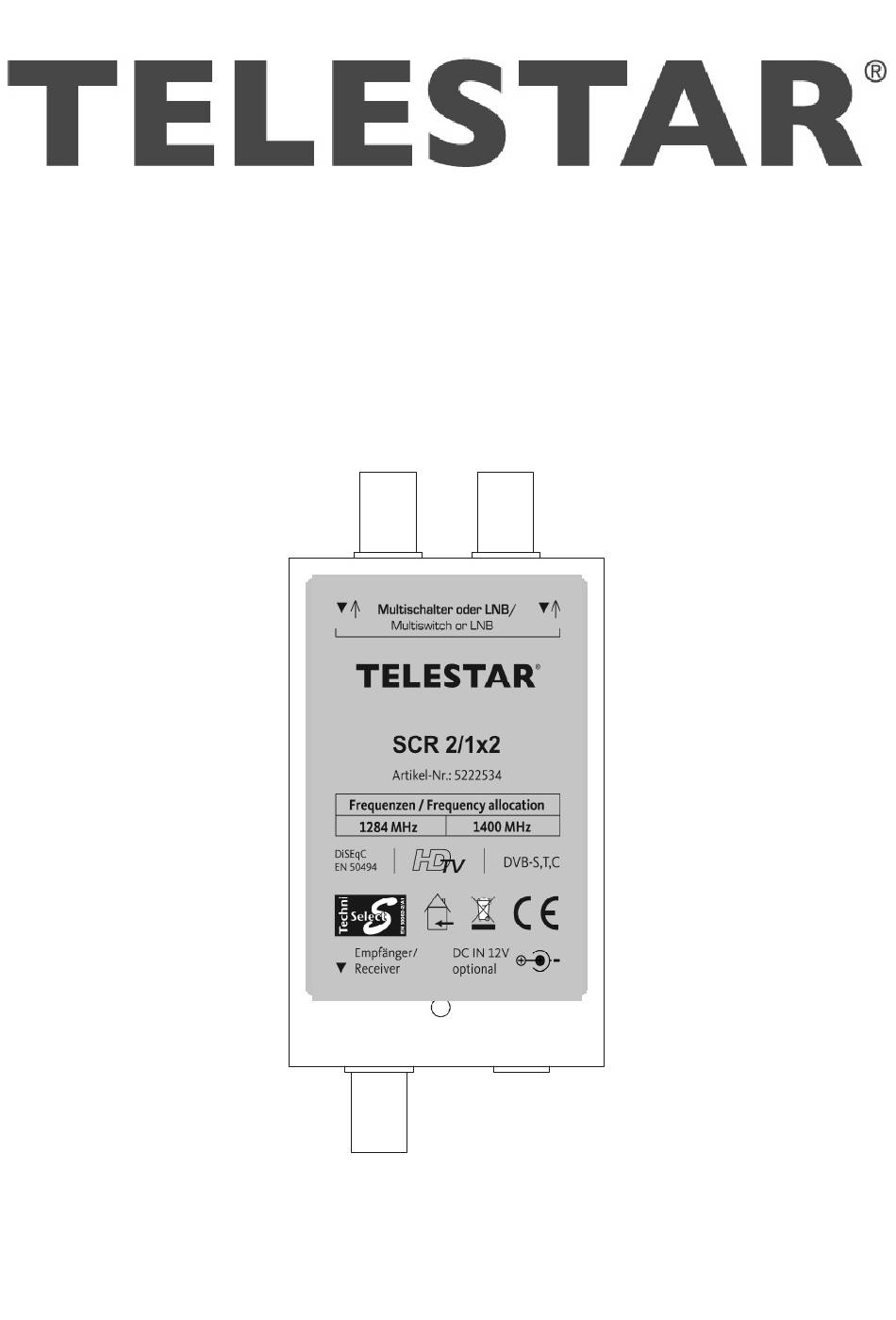

- Seite 1 SCR 2/1x2 Artikel-Nr.: 5222534 Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Verwendungszweck und Besonderheiten ..............3 Sicherheitshinweise ....................4 Montage .........................4 Allgemeines......................4 Beispiele für den Einsatz in vorhandenen Verteilanlagen ........5 Inbetriebnahme und Konfigurierung der Receiver..........6 Traffic Indicator ......................7 Stromverbrauch, netzteilloser Betrieb ..............7 Sonderfall: Mehrfachnutzung einer Teilnehmerfrequenz, PIN-Code ......8 Technische Daten ....................10 Fehlersuchhilfen....................11 Für den Fachmann: Digitale Einkabelsysteme nach EN 50494 ......13 Funktionsweise ....................13 Ansteuerung......................13... -
Seite 3: Verwendungszweck Und Besonderheiten
Abbildung 1: SCR 2/1x2 Verwendungszweck und Besonderheiten Der SCR 2/1x2 versorgt zwei Teilnehmer über ein Kabel mit Fernsehsignalen von maximal zwei Satellitenpositionen (max. acht Sat-ZF-Ebenen) sowie mit dem terrestrischen Signal. Mit ihm lassen sich vorhandene sternförmige Sat-Verteilanlagen so ergänzen, dass z.B. -
Seite 4: Sicherheitshinweise
Zu Ansteuerung der Schaltmatrix werden klassische Schaltkriterien (13/18V, 22kHz) • und DiSEqC-Kommandos vom SCR 2/1x2 generiert. Prinzipiell kann der SCR 2/1x2 auch in einer Verteilanlage für vier Satelliten, z.B. mit • dem STARSWITCH 17/8, eingesetzt werden. Jedoch können auf Grund von Einschränkungen in der EN 50494 nur Signale der ersten beiden Satellitenpositionen... -
Seite 5: Beispiele Für Den Einsatz In Vorhandenen Verteilanlagen
Abbildung 2: SCR 2/1x2 an einem Twin-LNB Abbildung 2 zeigt eine einfache Verteilanlage. Beide Sat-Signale eines Twin-LNBs werden hier durch den SCR 2/1x2 über ein Kabel zu zwei Empfängern geführt. Je nachdem wie viel Strom das angeschlossene LNB verbraucht und wie viel die beiden Receiver liefern können, kann es erforderlich sein, das Steckernetzteil (Art.-Nr. -
Seite 6: Inbetriebnahme Und Konfigurierung Der Receiver
Anlagen oft die Speisung der LNBs über die Multischalter erfolgt, - hier über das Steckernetzteil am STARSWITCH 9/8 G2 - kann der SCR 2/1x2 in der Regel netzteillos betrieben werden. Auch das eingespeiste terrestrische Signal wird durch den SCR 2/1x2 zur Teilnehmerdose übertragen. -
Seite 7: Traffic Indicator
Komponenten der Verteilanlage müssen durch den SCR 2/1x2 zusätzlich mit • Strom versorgt werden. In vielen Fällen reicht der vom Receiver bereitgestellte Strom aus, um den SCR 2/1x2 selbst und ein angeschlossenes sparsames Switch-LNB zu versorgen. Um abzuschätzen wie viel Strom I der Empfänger bei gegebenem Laststrom I... -
Seite 8: Sonderfall: Mehrfachnutzung Einer Teilnehmerfrequenz, Pin-Code
Anlage mit einem Quad-LNB ein Fernsehgerät mit einem Twin-Tuner angeschlossen werden. Um die Twin-Funktionalität des Fernsehgeräts, z.B. Aufnahmen oder PIP, nutzen zu können, wird hier der SCR 2/1x2 mit zwei Ausgängen des Quad-LNBs verbunden. Zusätzlich sind über einen Splitter mit diodengetrennten DC-Durchlässen (separat erhältlich) sowohl das Fernsehgerät als auch der verbleibende dritte Receiver mit... - Seite 9 Tabelle angegebenen PIN-Code ein. Userband Frequenz [MHz] PIN-Code 1284 1400 Das so geschützte Gerät wird dann vom SCR 2/1x2 bevorzugt behandelt. Damit wird z.B. verhindert, dass eine laufende Aufnahme im Twin-Gerät durch ein versehentliches Anschalten des zweiten Receivers unterbrochen und gestört wird.
-
Seite 10: Technische Daten
Technische Daten Artikel-Nummer 0000/3289 Terrestrik und Rückweg Sat-Bereich 47 ... 862 MHz 0,95 ... 2,15 GHz Zahl der Signaleingänge Zahl der Teilnehmerleitungen Zahl der Teilnehmer pro Kabel Teilnehmernummer und Kanal 1: 1284 MHz Empfangskanäle (Userbands) Kanal 2: 1400 MHz Verstärkung der -3 dB +2 dB Teilnehmersignale... -
Seite 11: Fehlersuchhilfen
Fehlersuchhilfen Fehler Mögliche Ursachen Abhilfe keine Funktion ungeeigneter Receiver Receiver unterstützt kein SCR nach EN 50494. kein Bild, kein Ton Fehleinstellung des Vergewissern Sie sich, dass die Ein- Receivers (korrekte PIN?) stellungen am Empfangsgerät richtig sind. SatCR-LNB muss eingestellt sein. Siehe Punkt 3.3 und Anleitung des Empfängers. - Seite 12 Fehler Mögliche Ursachen Abhilfe Klötzchenbildung im zu kleiner oder zu großer Überprüfen, korrigieren durch DVB-S-Signal Stammleitungs- bzw. falscher verstärken oder dämpfen, Dosenpegel Wackelkontakt? Ein anderer Teilnehmer führt Warten einen Setup durch. Witterungseinflüsse Warten fehlende oder signal- Sie müssen unterscheiden, Überprüfen Sie das Signal direkt am mäßig schlechte Kanäle ob der Pegelabfall vor oder LNB und dann am Eingang des SCR.
-
Seite 13: Für Den Fachmann: Digitale Einkabelsysteme Nach En 50494
Verfahren ist es nun auch möglich, bestehende Kabelsysteme ohne Ein- schränkung der Programmvielfalt mit Satellitensignalen zu versorgen. Hier wird jedem angeschlossenen Receiver eine feste Teilnehmerfrequenz (Userband) zugeordnet. Beim SCR 2/1x2 werden nur zwei Teilnehmerfrequenzen verwendet. Userband Frequenz Abbildung 6: Funktionsweise Satellite Channel Router Neben der Auswahl der gewünschten Sat-ZF-Ebene hat das LNB bzw. -
Seite 14: Pin-Schutz
Im Zusammenspiel mit der diodenentkoppelten Anbindung der Receiver wird dadurch sichergestellt, dass der sendende Receiver exklusiven Zugriff auf das gemeinsame Kabel hat. Wie bei DiSEqC eingeführt, wird ein 22kHz-Ton moduliert, um Kommandos als digitale Daten zu übertragen. Jedes Kommando beinhaltet die Userband-Nummer gewissermaßen als Absenderkenn- zeichnung des sendenden Receivers. -
Seite 15: Bekannte Probleme
während der SCR-Kommandos sichergestellt werden, dass diese am Router ankommen und dort auch detektiert werden können. Prinzipiell ist die Verwendung von Anschlussdosen mit integrierten Trenndioden vorzu- sehen. Bei Anschluss mehrerer Receiver an eine gemeinsame Anschlussdose sind Ver- teilelemente mit diodengetrennten DC-Durchlässen zu verwenden. Im Gegensatz zu fehlenden Trenndioden beeinträchtigt die Kaskadierung mehrerer Dioden die Funktion des Systems nicht. - Seite 16 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 11/10 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TELESTAR ist ein eingetragenes Warenzeichen der TELESTAR-Digital GmbH Julius-Saxler Straße 3 54550 Daun www.telestar.de...
