Vielen Dank, dass Sie dieses Gerät gekauft haben.
- Bitte lesen Sie diese Anleitungen für eine optimale Leistung und Sicherheit sorgfältig durch.
- Lesen Sie diese Anleitungen vor dem Anschließen, Betreiben oder Einstellen dieses Geräts bitte
vollständig durch. Bewahren Sie diese Gebrauchsanleitung zum künftigen Nachschlagen auf.
NH-P80G2_German.indb
1
Bedienungsanleitung
und Installationshinweise

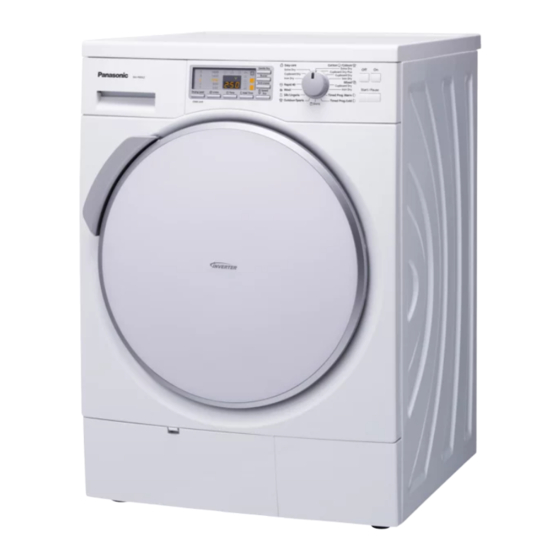

Wärmepumpentrockner
(für häuslichen Gebrauch)
Bitte vor Gebrauch lesen
SICHERHEITSVORKEHRUNG
Trocknungsanleitung
Fehlerbehebung
Installationsanleitungen
®
Modellnr.
NH-P80G2
2
4
10
Wartung
17
21
24
2012/12/22
13:22:19
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Panasonic NH-P80G2
- Seite 1 ® Bedienungsanleitung und Installationshinweise Wärmepumpentrockner (für häuslichen Gebrauch) Modellnr. NH-P80G2 Bitte vor Gebrauch lesen SICHERHEITSVORKEHRUNG Trocknungsanleitung Wartung Fehlerbehebung Installationsanleitungen Vielen Dank, dass Sie dieses Gerät gekauft haben. - Bitte lesen Sie diese Anleitungen für eine optimale Leistung und Sicherheit sorgfältig durch.
-
Seite 2: Achten Sie Auf Die Umwelt
Achten Sie auf die Umwelt Entsorgen der Verpackung Informationen zur Entsorgung in Ländern außerhalb der Europäischen Die zum Schutz der Maschine vor Union Transportschäden verwendete Verpackung Dieses Symbol gilt nur innerhalb der ist vollständig wiederverwertbar. Europäischen Union. Informationen über die Wiederverwertung erhalten Sie bei Ihren örtlichen Behörden. -
Seite 3: Inhaltsverzeichnis
Inhalt Bitte vor Gebrauch lesen Wartung Achten Sie auf die Umwelt ..2 Wartung ..... 17 Entleeren des SICHERHEITSVORKEHRUNG . -
Seite 4: Sicherheitsvorkehrung
SICHERHEITSVORKEHRUNG Bitte lesen und befolgen Sie diese - Artikel wie z. B. Schaumgummi Sicherheitsmaßnahmen. (Latexschaum), Duschhauben, wasserfeste Textilien, luftdichte Stoffe, gummibeschichtete Artikel, sowie mit Schaumgummikissen WARNUNG besetzte Kleidungsstücke oder Kissen dürfen nicht in dieser Maschine getrocknet werden. Hier sind Umstände beschrieben, Diese Materialien können dadurch zerstört die Tod oder ernsthafte Verletzungen werden und ihrerseits die Maschine... -
Seite 5: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNG - Überprüfen Sie Netzkabel und -stecker auf VORSICHT Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem seiner Servicemitarbeiter Hier sind Umstände beschrieben, oder einer qualifizierten Person ersetzt werden, die Verletzungen oder Sachschäden um Unfälle zu vermeiden. verursachen können. -
Seite 6: Kontrolle Ihres Wäschetrockners
Kontrolle Ihres Wäschetrockners Ihr Wäschetrockner Wasserbehälter Wasserabflussschlauch (siehe Seite 17) (siehe Seiten 26–27) Trommel Tür Netzkabel/ Netzstecker Wärmetauschereinheit Einstellbare Füße (siehe Seite 25) Vorsicht Knicken Sie NICHT die Netzleitungen, während die Maschine läuft. Zubehör Vergewissern Sie sich, dass das gesamte Zubehör mit der Maschine mitgeliefert wurde. Schraubenschlüssel Wasserabflussschlauchverlängerung (siehe Seite 25) -
Seite 7: Bevor Sie Mit Dem Trocknen Beginnen
Bevor Sie mit dem Trocknen beginnen Vor dem Gebrauch zu Vorbereiten der Wäsche überprüfen Die Wäsche sortieren Vor der ersten Inbetriebnahme - Lesen Sie die Trocknungshinweise auf der Maschine oder nach einer den Etiketten, um die Wäsche leichter längeren Stillstandszeit führen Sie in verschiedene Ladungen sortieren zu Folgendes durch, wenn Sie die können. -
Seite 8: Gebrauch Der Tasten
Gebrauch der Tasten 9 10 11 Baumwolle / Buntwäsche Pflegeleicht Extra trocken Schontrocknen Extra trocken Schranktrocken Plus Schranktrocken Schranktrocken Signalton Bügeltrocken Bügeltrocken Knitterschutz Schnell 40 Schranktrocken Start / Pause Bügeltrocken Wolle Schnell Trocknungsgrad U/min Timer Zeitwahl Seide / Dessous Zeitprogramm warm Zeitprogramm kalt Outdoor/Sportwäsche Hemden... -
Seite 9: Kindersicherung
Gebrauch der Tasten Zusatzfunktionen 11. Vorgangsanzeigen - Diese Anzeigen zeigen die Vorgänge der Je nach Programm können Sie Programme an. Die Vorgänge bestehen verschiedene Zusatzfunktionen aus Trocken , Bügeltrocken kombinieren. Schranktrocken , und Schranktrocken Plus (Extra trocken) Hinweis - Zu Beginn des Trocknungsvorgangs Einige Zusatzfunktionen können nicht blinkt die Trocknungsanzeige und mit bestimmten Programmen verwendet... -
Seite 10: Trocknen
Trocknen Trocknungseinstellung Pflegeleicht Baumwolle / Buntwäsche Extra trocken Schontrocknen Extra trocken Schranktrocken Plus Schranktrocken Schranktrocken Signalton Bügeltrocken Bügeltrocken Knitterschutz Schnell 40 Schranktrocken Start / Pause Bügeltrocken Wolle Schnell Trocknungsgrad U/min Timer Zeitwahl Zeitprogramm warm Seide / Dessous Zeitprogramm kalt Outdoor/Sportwäsche Hemden Kindersicherung 1. -
Seite 11: Erforderliche Zeit
Trocknen Erforderliche Zeit Timer-Einstellung Die Zeiten hängen ab von Programm, Sie können die Zeit voreinstellen, wann die Trockenstufe, sowie anderen Trocknung beendet sein soll. Einstellungen, die gewählt wurden. Der Trocknungsvorgang kann vor oder - Da sich die angezeigten Zeiten nach der eingestellten Zeit beendet automatisch je nach Größe und sein, je nach Art, Temperatur und Feuchtigkeitsgehalt der Ladung,... -
Seite 12: Programm Auswählen
Programm auswählen Beschreibung und Art der Stoffe, die getrocknet werden können Max. Programm Beladung Baumwolle Für weiße und bunte Baumwoll- oder Leinenstoffe Buntwäsche Extra trocken ― ― ― ― ― ― ― ― ― ― 8 kg ... -
Seite 13: Beschreibung Der Unterprogramme
Programm auswählen Beschreibung der Bügeln nach der Trocknung Unterprogramme Anwendbare Extra trocken Trocknungsverfahren Für mehrschichtige und sehr dicke Stoffe Unterprogramm Beispiel: Frotteebademäntel und Bettwäsche Verwenden Sie dieses Unterprogramm nicht für Maschenware (z. B. T-Shirts, Extra Unterwäsche und Babykleidung), da diese ―... -
Seite 14: Programmeinzelheiten
Programmeinzelheiten Standardeinstellung Ladung Programm gewogen Ungefähre Trocknungsgrad Schleuderdrehzahl Trocknu Zeit Extra trocken 3:10 Schranktrocken 3:00 Baumwolle Plus 1000 Buntwäsche Schranktrocken 2:50 Bügeltrocken 2:20 Extra trocken 1:30 Pflegeleicht Schranktrocken 1000 1:10 Bügeltrocken 0:50 Schranktrocken 1:30 1000 Bügeltrocken 1:10 ... - Seite 15 Programmeinzelheiten Manuelle Einstellung Zusatzfunktionen Zeitwahl ähre Trocknungsgrad Schleuderdrehzahl Schontrocknen Knitterschutz Schnell 1–5 500 - 1600 ― 1–5 500 - 1600 ― ― 1–5 500 - 1600 ― ― 1–5 500 - 1600 ―...
-
Seite 16: Feinwäsche
Trocknen von Outdoor/Sportbekleidung und empfindliche Feinwäsche Outdoor/Sportwäsche- Tipps für das Trocknen Programm empfindlicher Stoffe Vergewissern Sie sich, dass das zu Einlegen der Wäsche in die Trommel trocknende Wäschestück mit diesem Stapeln Sie sie, eines auf das andere. Programm getrocknet werden kann. Bei eingelaufener Kleidung Empfindliche Strecken Sie das Kleidungsstück auf... -
Seite 17: Wartung
Wartung Entleeren des Außenreinigung der Kondenswasserbehälters Maschine Entleeren Sie den Kondenswasserbehälter Reinigen Sie die Außenseite der nach jedem Trocknungsvorgang. Entleeren Sie Maschine mit einem weichen Tuch und ihn nicht während des Trocknungsvorgangs. mildem Reinigungsmittel, z. B. einem Küchenreiniger oder Seifenwasser. 1. -
Seite 18: Reinigung Der Feuchtigkeitssensoren
Wartung Reinigung der Lage der Filter Feuchtigkeitssensoren Die Filter befinden sich an folgenden drei Stellen: Einmal pro Monat reinigen. 1) In der Tür (Flusensieb) Der Maschine ist mit rostfreien 2) In der Türöffnung (Filterrahmen) Feuchtigkeitssensoren ausgestattet. 3) Vor der Wärmetauschereinheit Diese messen den Feuchtigkeitsgrad der (Feinfilter) Wäsche. -
Seite 19: Reinigung Des Flusensiebs
Wartung Reinigung des Flusensiebs 4. Setzen Sie das Flusensieb wieder in seiner ursprüngliche Position ein. Reinigen Sie das Flusensieb nach jedem Trocknungsprogramm. 1. Öffnen Sie die Tür und schieben Sie den Hebel an der Oberseite der Tür nach rechts. Extra-Reinigung Entfernen Sie etwaige Flusen von der hohlen Seite der Tür mit einer Flaschenbürste oder einem Staubsauger. -
Seite 20: Reinigung Des Feinfilters
Wartung Reinigung des Feinfilters 4. Trennen Sie den Feinfilter von der Innenabdeckung. Reinigen Sie den Feinfilter jeden Monat. Feinfilter 1. Öffnen Sie die Klappe. Innenabdeckung 5. Reinigen Sie den Feinfilter mithilfe eines Staubsaugers oder mit Wasser. 2. Verdrehen Sie die Hebel auf der 6. -
Seite 21: Fehlerbehebung
Fehler-Checkliste Problem Ursache Maschine funktioniert - Schmelzsicherung evtl. durchgebrannt oder LS- nicht. Schalter ausgelöst. - Netzstecker nicht fest genug in die Netzsteckdose angesteckt. - An-Taste wurde nicht betätigt. - Start-Taste wurde nicht betätigt. - Tür wurde nicht ordnungsgemäß verschlossen. Tasten funktionieren nicht. - Während eines Trocknungsvorgangs können keine Einstellungen verändert werden. - Seite 22 Fehler-Checkliste Problem Ursache Trocknungsvorgang dauert - Eventuell war die Wäsche zu nass. zu lang. - Eventuell war die Wäsche verfilzt. - Eventuell war die Wäsche zu schwer. - Kleidungsstücke, die schnell trocknen, und solche, die langsam trocknen, wurden evtl. gemeinsam getrocknet. - Die Umgebungstemperatur ist evtl.
-
Seite 23: Fehleranzeige
Fehleranzeige Fehleranzeige Was ist zu tun? Stellen Sie sicher, dass die Tür gut verschlossen ist. Machen Sie die Tür gut zu und drücken Sie die Taste Start. Tür ist offen Entleeren Sie den Wasserbehälter, falls er voll ist. (siehe Seite 17) Richten Sie den Wasserabflussschlauch korrekt ein (siehe Seiten 26-27). -
Seite 24: Den Richtigen Platz Auswählen
Den richtigen Platz auswählen Transport der Maschine Der richtige Platz für Ihre Maschine Falls die Maschine in gekipptem Zustand transportiert werden muss, Stellen Sie sicher, dass genug Platz für neigen Sie sie nur in Richtung des die Maschine vorhanden ist, und dass die Wasserbehälters, aber nicht mehr als Öffnungen in der Bodenplatte nicht von 90 Grad. -
Seite 25: Einbau Und Installation Der Maschine
Panasonic Waschmaschine abgestellt werden, indem das Waschmaschinen-Trockner- Metallabdeckung (AXW4595-7SR0) Stapel-Kit verwendet wird (N-SKT100; optionales Zubehör). - Panasonic Zubehör steht zur Vorsicht Bestellung zur Verfügung Lassen Sie statt der Standardblende von einem Techniker einen Metalldeckel montieren. Lesen Sie sich sorgfältig die mit dem Stapel-Kit mitgelieferte Montageanleitung durch. -
Seite 26: Stromversorgung Und Schlauch Anschließen
Stromversorgung und Schlauch anschließen Befolgen Sie die Anweisungen dieses Abschnitts, um Wasseraustritt zu vermeiden. Wenn Sie mit diesen Arbeiten nicht vertraut sind, bitten Sie einen Servicemitarbeiter, die Schläuche anzuschließen. Schlauch- und Netzkabellängen Anschlüsse links Anschlüsse rechts ~ 90 cm ~ 135 cm ~ 150 cm ~ 140 cm Anschließen an die... - Seite 27 Stromversorgung und Schlauch anschließen 2. Schließen Sie den - Anschluss links Wasserabflussschlauch an die Bei einem Anschluss links wird die erste Wasserabflussschlauchverlängerung Methode empfohlen. an und fixieren Sie die Verbindung mit der Federklammer. - Anschluss rechts 3. Führen Sie die Wasserabflussschlauchverlängerung zur rechten Seite (von vorne betrachtet) und verlegen Sie sie gemäß...
-
Seite 28: Nach Der Installation Zu Überprüfen
Nach der Installation zu überprüfen Installations-Checkliste 2) 3) 2) 3) 1) Aufstellungsort 3) Standfüße Steht die Maschine auf einer ebenen, Stehen diese eben? stabilen Fläche? Wenn die Maschine nicht eben Läuft sie ohne Vibrationen? steht, kann es beim Schleudern ungewöhnliche Geräusche geben. 2) Einstellbare Standfüße Sind diese fest mit der Maschine 4) Stromversorgung... -
Seite 29: Leistungsaufnahme
3) Der Baumwolle/Buntwäsche - Schranktrocken - Eco Modus eignet sich für das Trocknen von normal nasser Baumwollwäsche und es ist das effizienteste Programm für Baumwolle bezüglich des Energieverbrauchs. 4) Die technischen Daten entsprechend der EU Regulierung 1061/2010 finden Sie auf http://www.panasonic.de Installationsanleitungen - 29 NH-P80G2_German.indb 2012/12/22... -
Seite 30: Technische Daten
Technische Daten Modellnr NH-P80G2 Nennspannung 220–240 V Nennfrequenz 50 Hz Maximale Leistungsaufnahme 870–910 W Aus-Zustand 0,18 W Leistungsaufnahme unausgeschalteten Zustand 1,36 W Gewicht der Maschine 55 kg Maximale Menge Trockenwäsche 8 kg Abmessungen des Produkts 596 mm (B) x 625 mm (T) x 845 mm (H) 30 - Installationsanleitungen NH-P80G2_German.indb... - Seite 31 MEMO NH-P80G2_German.indb 2012/12/22 13:22:28...
- Seite 32 Website: http://panasonic.net Gemäß der Richtlinie 2004/108/EG, Artikel 9(2) Panasonic Marketing Europe GmbH H9901-502 Panasonic Testing Center In China gedruckt Winsbergring 15, 22525 Hamburg, Deutschland H0513-0 H9901-50200 © Panasonic Corporation 2013 NH-P80G2_German.indb 2013/02/14 14:44:40...
