VERKORTE INSTALLATIEHANDLEIDING - NL
De Enphase Communications Kit installeren

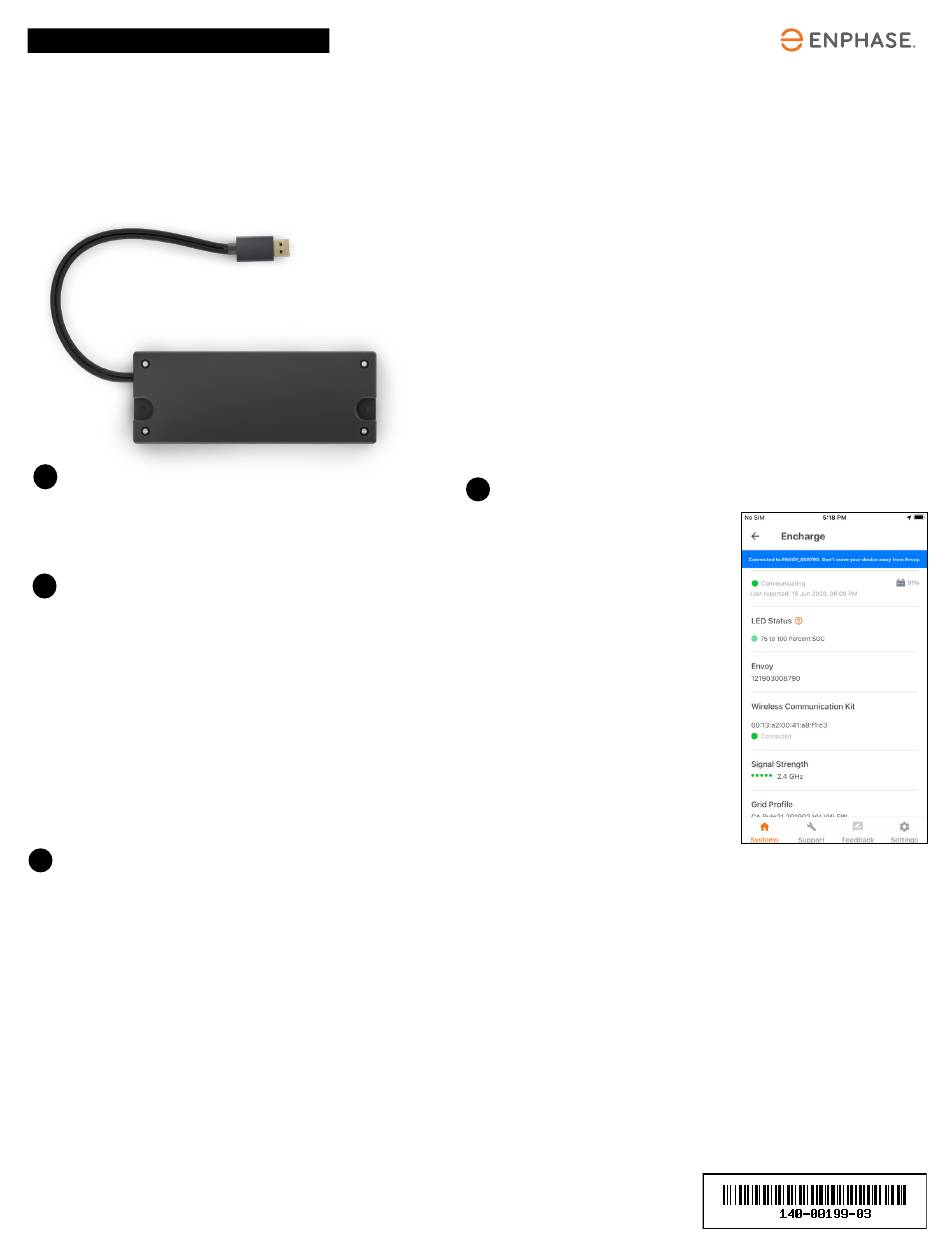

De Enphase Communications Kit (COMMS-KIT-EU-01) bevat een draadloze USB-kit voor verbinding met een Enphase IQ Gateway Metered. De kit maakt
draadloze communicatie tussen de IQ Gateway Metered en IQ Battery 3T/10T-opslagapparaten mogelijk. De communicatiekit moet worden geïnstalleerd om
ervoor te zorgen dat het energiebeheersysteem naar behoren functioneert. De kit bevat een draadloze radio die gebruikmaakt van de 2,4 GHz-frequentieband.
Deze handleiding is bedoeld voor gebruik door bekwame installateurs.
Voorbereiding
1
De IQ Gateway heeft de Enphase Communications Kit nodig
om te kunnen communiceren met de IQ Battery-producten. De
communicatiekit moet worden geïnstalleerd voordat het systeem in
bedrijf wordt gesteld.
Installatie van de Enphase Communications Kit
2
✓
OPMERKING: HInstalleer de Enphase Communications Kit niet
binnen een metalen behuizing.
Als je de communicatiekit naast een IQ Gateway wilt installeren, ga je als
volgt te werk:
A) Kies een montagelocatie in de buurt van de IQ Gateway, zodat de
USB-kabel van de communicatiekit tot de IQ Gateway reikt.
B) Steek het vrije uiteinde van de USB-kabel in een USB-poort op de
IQ Gateway.
C) Gebruik schroeven om de communicatiekit aan de muur of op een
plaat te bevestigen. Plaats in elk van de twee uitsparingen van de
kit één schroef. Draai de schroeven niet te vast aan, om schade aan
de behuizing van de kit te voorkomen. Je kunt ook kabelbinders
gebruiken om de communicatiekit vast te zetten als dat op de
desbetreffende locatie handiger is.
3 Verbinding mogelijk maken via de Enphase
Installer App
Om de Enphase Communications Kit (COMMS-KIT-EU-01) te kunnen gebruiken,
moet je de IQ Gateway-software upgraden naar versie 7.x.x of hoger.
A) Gebruik de Enphase Installer App om de IQ Gateway te upgraden naar
de nieuwste versie (7.x.x of hoger). Volg de inbedrijfstellingsprocedure
om ervoor te zorgen dat de IQ Gateway-software wordt bijgewerkt.
✓
OPMERKING: Het bijwerken van de IQ Gateway-software kan tot
30 minuten duren. Volg de procedure voor het bijwerken van de software
zoals die in de beknopte installatiehandleiding voor de IQ Gateway wordt
beschreven. De IQ Gateway start tijdens deze procedure meermaals
opnieuw op.
B) Na de software-upgrade kun je beginnen met de inrichting
('provisioning') van de apparaten. Loop tijdens de inrichting met je
mobiele apparaat in de hand van de IQ Gateway naar de IQ Battery.
Dit zorgt ervoor dat alle apparaten via Bluetooth Low Energy (BLE)
gebruiksklaar worden gemaakt.
•
Start bij de IQ Gateway en loop naar de IQ Battery-eenheden.
In de Enphase Installer App wordt bij de IQ Battery-eenheden Not
Discovered aangegeven, terwijl een ronddraaiend cirkeltje naast de
apparaten aangeeft dat er naar beschikbare apparaten wordt gezocht.
(Model: COMMS-KIT-EU-01)
•
•
•
•
C) Als de communicatiekit niet door de IQ Gateway wordt herkend,
kunnen de apparaten niet worden ingericht. Om dit probleem
op te lossen, start je de IQ Gateway opnieuw op en voer je de
inrichtingsprocedure nogmaals uit.
Draadloze communicatie controleren na
4
inbedrijfstelling
Na de inbedrijfstelling kun je met de
Enphase Installer App de draadloze
communicatie tussen de IQ Gateway en
andere componenten controleren.
A ) Ga naar Devices & Array > IQ Battery >
<serienummer>.
B) Onder Wireless Communication Kit (zie
afbeelding) zie je de signaalsterkte van
de communicatie tussen de Enphase
Communications Kit (COMMS-KIT-
EU-01) en de IQ Battery.
✓
OPMERKING: Drie of meer
streepjes (van de vijf) wil zeggen dat het
communicatieniveau goed is.
✓
OPMERKING: Het scherm van jouw
Enphase Installer App ziet er mogelijk iets
anders uit dan in de afbeelding, maar bevat
dezelfde informatie.
Wacht in de buurt van de IQ Battery-eenheden tot er in de Enphase
Installer App Waiting for Provisioning wordt weergegeven.
Ga terug naar de IQ Gateway. Voor alle apparaten wordt nu
Waiting for Acknowledgment weergegeven. De Enphase Installer
App wacht tot de IQ Gateway de communicatie met de IQ Battery-
eenheden bevestigt.
Wacht tot bij alle apparaten Provisioned wordt weergegeven.
De IQ Battery-eenheden zijn nu klaar om met de IQ Gateway te
communiceren.
