ERA silencer SOB1 Bedienungsanleitung Seite 7

Hinweise für den Büchsenmacher:
Schutzblende:
• Die Schutzblende weist einen Innendurchmesser von 15 mm auf und ist so weit
auszudrehen, dass sie den Lauf nicht berührt. Der Spalt sollte max. 0,5 mm betragen. Die
Schutzblende weist drei Flächen auf, mittels derer sie in das Dreibackenfutter einer
Drehmaschine eingespannt werden kann ohne das Außengewinde zu beschädigen.

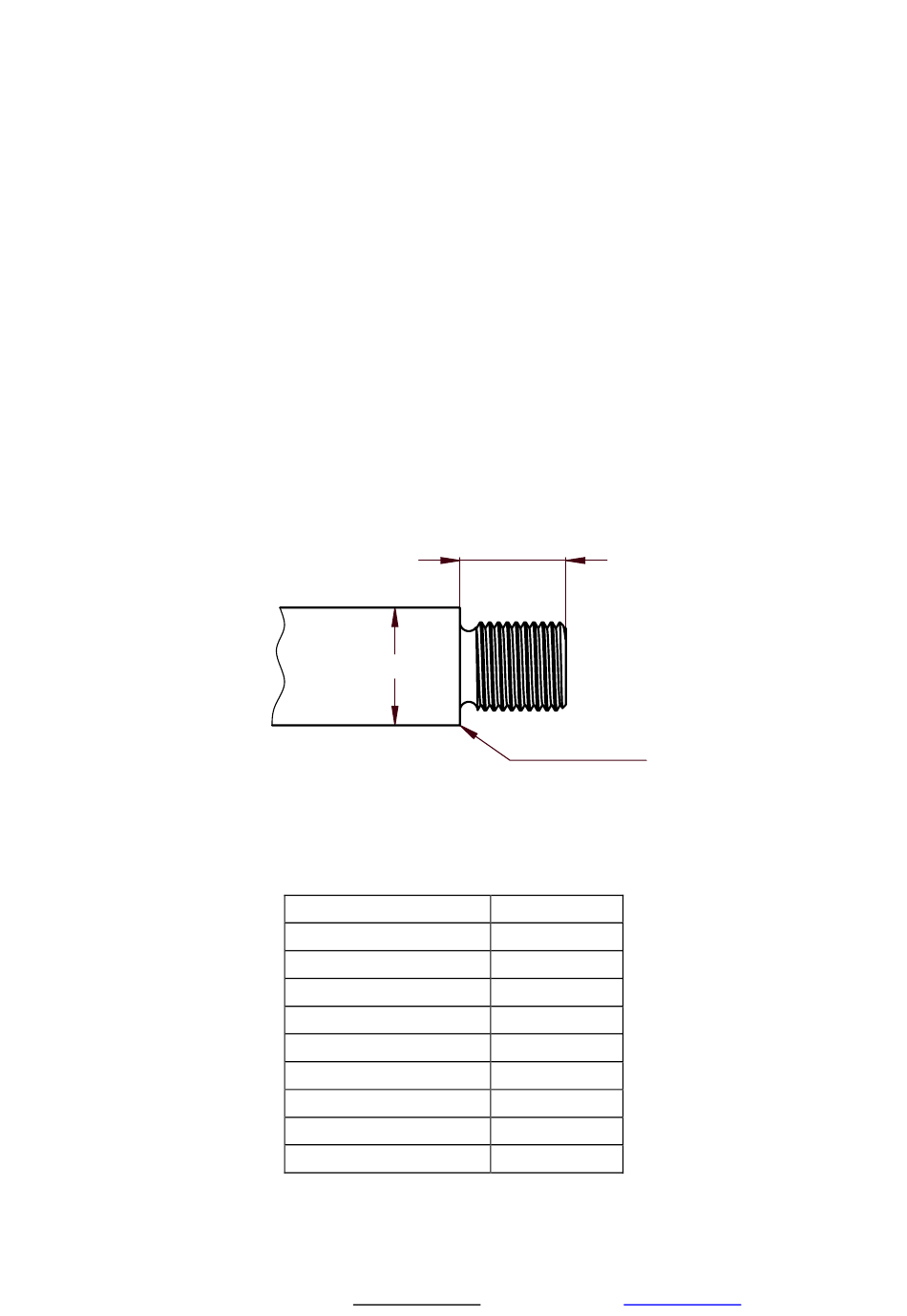

Laufgewinde:
• Für eine sichere und stabile Verbindung zwischen Lauf und Dämpfer ist das
Mündungsgewinde von entscheidender Bedeutung. Falls Ihre Waffe noch nicht
entsprechend vorbereitet ist, muss das Schneiden des Gewindes von einem qualifizierten
Büchsenmacher
Spezifikationen erfolgen:
Telefon: (+49)9721/94810-0 · www.era-silencer.de · www.recknagel.de ·
vorgenommen werden.
d min.
Gewindegröße:
M13x1
M14x1
M15x1
M16x1
M17x1
M18x1
1/2"-20 UNF
1/2"-28 UNEF
5/8"-24 UNEF
RECKNAGEL GmbH & Co. KG · Landwehr 4 · 97493 Bergrheinfeld
Die Ausführung
Gewindelänge
max. 17 mm
max. 0,1x45°
d min.:
14,5mm
15,5mm
16,5mm
17,5mm
18,5mm
19,5mm
14,2mm
14,2mm
17,5mm
muss nach
