Inhaltszusammenfassung für Santos CERA

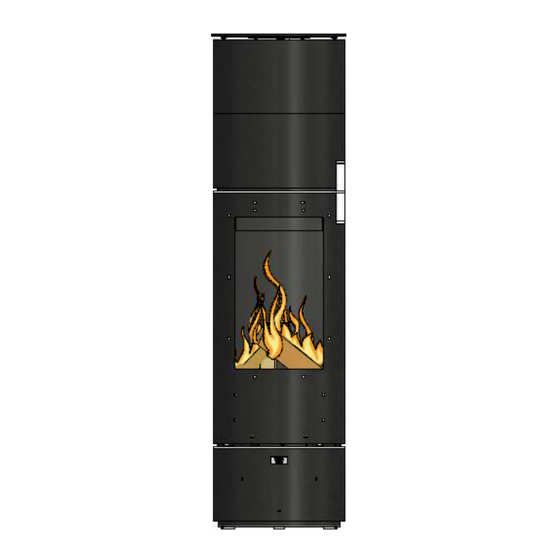

- Seite 1 CERA-DESIGN Santos Anleitung...
- Seite 2 Lesen Sie diese Anleitung aufmerksam durch, beachten Sie alle Hinweise und bewahren Sie diese gut auf. Begriffserläuterung/ Bildbeschreibung: SANTOS Rauchrohrstutzen für Anschluß hinten Abdeckung Luftregulierhebel Speichersteine (optional bei Santos plus) Türgriff Feuerraumtür Aschelade Verbrennungsluft- anschluss (Stutzen optional) Der Kaminofen darf nur mit geschlossener Feuerraumtür betrieben werden!! ACHTUNG: DIE GLASSCHEIBEN UND OBERFLÄCHEN IN FEUERNÄHE WERDEN...
- Seite 3 Die Füße Ihres Santos sind in der Höhe verstellbar, so dass kleinere Unebenheiten des Aufstell-Fußbodens ausgeglichen werden können. Fußeinstellung: die Füße (der Santos hat 2 Füße hinten und drei Füße vorne; zum Erreichen dieser Füße bitte die Schublade öffnen) mit einem Inbusschlüssel mit 5mm Schlüsselweite entsprechend drehen.
- Seite 4 Luftregulierung Die Luftregulierung für die Santos-Geräte befindet sich hinten/oben an der Rückseite des Ofens. Jeder Santos besitzt nur einen Luftregulierhebel. Mit diesem Hebel werden Primär- und Sekundärluft gesteuert: Mit einer Hand unten an die untere Tür greifen und einfach aufziehen. Hier sehen Sie dann den Hebel für die Luftregulierung.
- Seite 5 Der freie Querschnitt der Zuluftleitungen darf durch Verwendung eines Gitters oder einer Windabdeckung nicht deutlich verringert werden! Nachdem ein Zuluftstutzen angeschraubt wurde, kann bei allen CERA-Kaminöfen eine Verbrennungsluftleitung (ø 100mm) für die Zufuhr der Verbrennungsluft von außen direkt angeschlossen werden (bei Häusern mit Luftanlagen oder DIBt-Anforderung Vorschrift!).
- Seite 6 Montage der Speichersteine im Santos Um die Speichersteine über dem Feuerraum des Santos einzusetzen muss zuerst die Abdeckung abgenommen werden.
- Seite 7 Montage des Santos-Zuluftstutzens „unten“ die Schublade herausziehen Um den Zuluftstutzen unten zu montieren, muss zuerst das Rückwandblech (Abb. Links) demontiert werden. Hierzu die vier Schrauben heraus- drehen und die Rückwand wegnehmen. Dann wird der Zuluftstutzen unten am Ofen mit 2 Schrauben angeschraubt.
- Seite 8 Feuerungsöffnung, überragen. Diese Vorgaben gelten für die Aufstellung in Deutschland. Bitte die regionalen Besonderheiten beachten. • Das Schornsteinanschlussfutter (bauseits oder bei CERA mit bestellen) vom Fachmann in den Schornstein einbauen lassen. • Hierzu bitte zuerst das Rauchrohr auf den Kaminofen aufstecken und die Anschlusshöhe ermitteln.
-
Seite 9: Ihr Cera-Kaminofen Ist Mit Einem Hochwertigen Temperaturbeständigen Lack
Gegenstände auf der Abdeckung ab. Diese können durch die Hitze beschädigt werden. • CERA Kaminöfen sind für die Verbrennung von Scheitholz konstruiert. Sie sind als Zusatzheizung zu verwenden, nicht jedoch – wie alle marktüblichen Holzbrandöfen auch – als alleinige Heizquelle. - Seite 10 Anheizen • Überschüssige Asche aus dem Feuerraum entnehmen (eine Handbreit Asche im Feuerraum ist für das Anheizen förderlich). Dann heben Sie den Ascherost (z. B. mit dem "Ascherost-Heber") nach hinten weg und fegen die Asche in den darunter liegenden Aschetopf. Diesen können Sie dann durch die untere Bedientür nach vorne heraus ziehen. Achten Sie darauf, dass die Asche nicht mehr heiß...
- Seite 11 Nebenbei wird auch die Scheibe Ihres Ofens schneller schwarz. Der Santos ist eine Zeitbrandfeuerstätte und darf nicht im Dauerbrand betrieben werden. Holzbriketts haben einen Heizwert von ca. 5,0 kWh/kg und einen Restfeuchtegehalt von ca. 7%.
- Seite 12 Wartung Der Santos Raumheizer muss mind. 1 x jährlich gewartet werden. Speziell bei Niedrigenergie- und Passivhäusern ist die jährliche Wartung wichtig! Hierbei prüft der Fachmann unter anderem alle Verbindungsstücke und Dichtungen und vor allem die Rauchgaskanäle. Ersatzteile Eventuell benötigte Ersatzteile fordern Sie bitte bei Ihrem Fachhändler an. Es dürfen nur Original-Ersatzteile verwendet werden.
- Seite 13 Was ist, wenn...? • Ist der Schornstein oder ist das Ofenrohr ... das Feuer nicht richtig brennt? undicht? • Ist der Schornstein richtig bemessen? Sind die Reinigungsklappen offen oder undicht? • Ist die Außentemperatur zu hoch? • Ist die Tür einer anderen, an diesen Schorn- stein angeschlossenen Feuerstätte offen? •...
- Seite 14 Fachmann durchgeführt werden. Sachmängelrügen an neuen Produkten sind direkt mit dem liefernden Fachbetrieb zu klären. Über die gesetzlichen Vorgaben hinaus übernimmt CERA-Design eine Garantie von 5 Jahren ab Herstellung auf alle Funktionsteile*, wenn der Kaufpreis für den Ofen vertragsgemäß...
- Seite 15 Nach Bedarf im kalten Zustand. Vor dem einsprühen der Glasscheibe Mit Kaminglasreiniger (z.B. von mit Glasreiniger Papier-Küchentücher Glasscheibe reinigen. CERA-Design) einsprühen und zu einer Rolle zusammendrehen und abwischen. unten in den Türrahmen legen, damit kein Reiniger zwischen Türrahmen und Glas laufen kann Mit Edelstahl-Reinigungsmittel, evtl.
