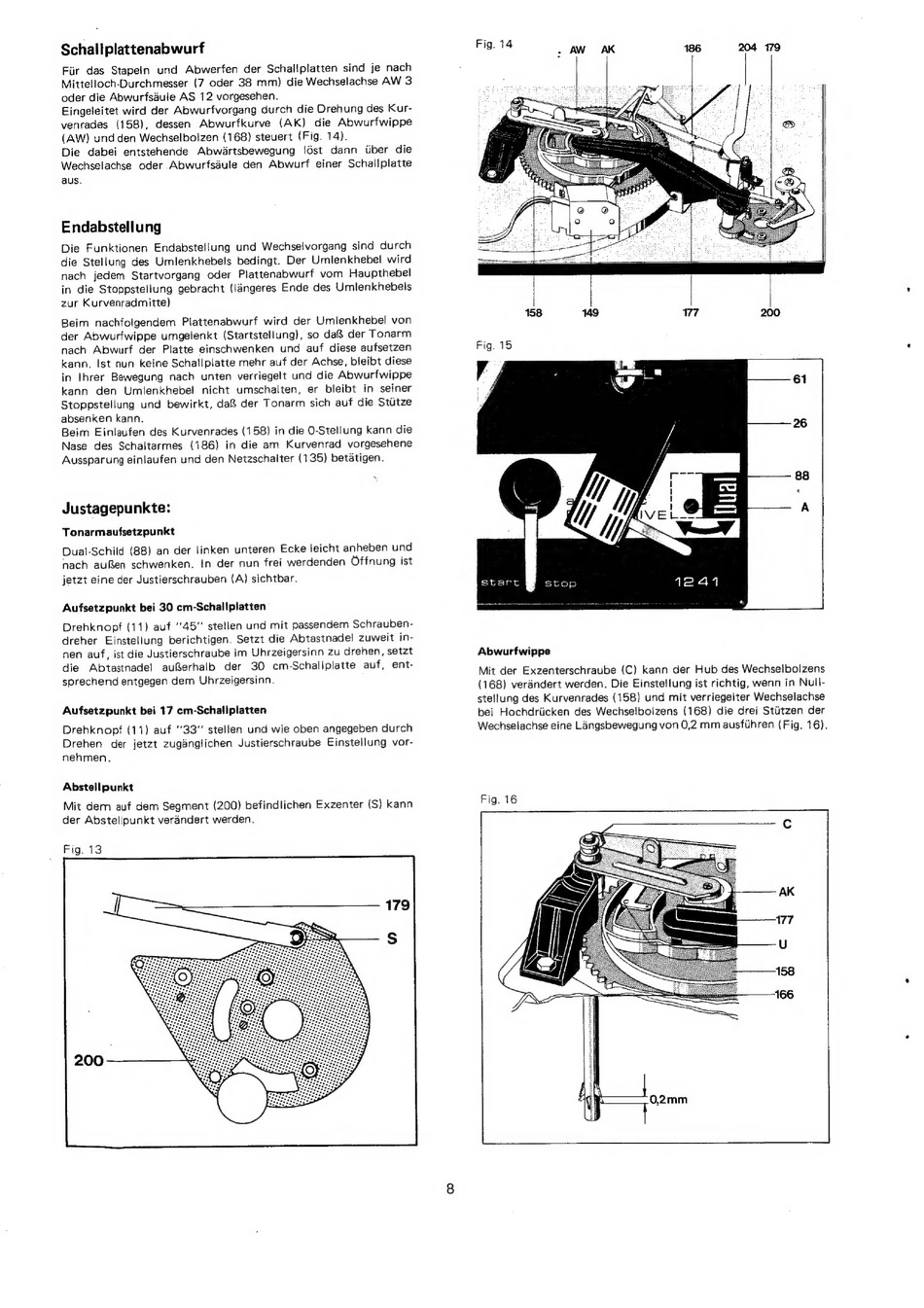

Schallplattenabwurf; Endabstellung; Aufsetzpunkt Bei 30 Cm Schaliplatten; Aufsetzpunkt Bei 17 Cm Schallplatten - Dual 1241 Serviceanleitung

Schallplattenabwurf
Endabstellung
Justagepunkte:
Tonarmaufsetzpunkt
jetzt eine der Justierschrauben (A) sichtbar.
Aufsetzpunkt bei 30 cm-Schal!platten
Aufsetzpunkt bei 17 cm-Schallplatten
Drehknopt (11) auf ''33'' stellen und wie oben angegeben durch
Drehen der jetzt zuganglichen Justierschraube Einstellung vor-
nehmen.
Abstellpunkt
Fig. 13
Fig. 14 . AW OAK 186 204 179
158 149 177 200
start stop
Abwurfwippe
Mit der Exzenterschraube (C) kann der Hub des Wechselbolzens
(168) verandert werden. Die Einstellung ist richtig, wenn in Null-
stellung des Kurvenrades (158) und mit verriegelter Wechselachse
bei Hochdriicken des Wechselbolzens (168) die drei Stiitzen der
Wechselachse eine Langsbewegung von 0,2 mm ausfihren (Fig. 16).
Fig. 16
