Bedienungsanleitung

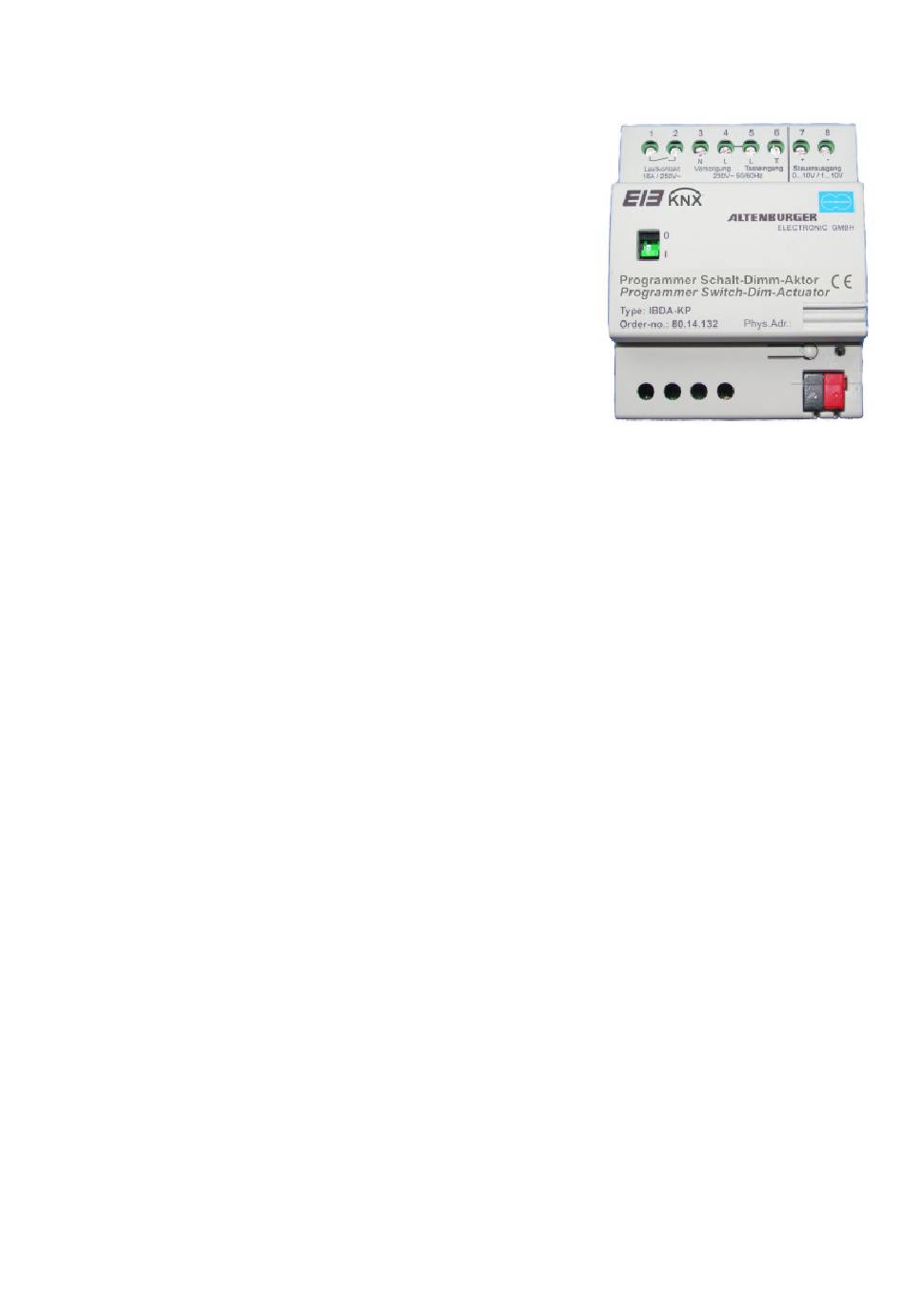

EIB/KNX Programmer Schalt-Dimm-Aktor
Typ : IBDA-KP
Best.-Nr. : 80.14.132
Anwendungen und Funktion des Gerätes
Der EIB/KNX Programmer-Schalt-Dimm-Aktor ist für die
Steuerung von bis zu max. 100 EVG mit 1...10V Schnittstelle
geeignet. Über empfangene EIB/KNX-Schalt- und Dimmbefehle
kann er die angeschlossene Last Ein-/Ausschalten und von
Minimum bis Maximum in ihrer Helligkeit steuern.
Zusätzlich besitzt das Gerät 25 interne Szenenspeicher mit echter Szenenüberblendung und eine
Durchgangs- Putzlichtschaltung. Darüber hinaus kann ein automatischer Ablauf von Szenen zu einer
Sequenz programmiert und abgerufen werden (Szenenablaufsteuerung). Durch Kombination von drei
EIB/KNX Programmer Schalt-Dimm-Aktoren lässt sich so beispielsweise eine Farbablaufsteuerung
(RGB) realisieren.
Der Dimm-Aktor lässt sich mit EIB/KNX-Bedienelementen oder einer geeigneten Visualisierung
ansteuern. Er kann aber auch direkt über den Tasteingang mit einem handelsüblichen Taster für
Netzspannung (1-Tast-Dimmfunktion) bedient werden. Nähere Angaben zur Parametrisierung und
den Objekten siehe Applikationsbeschreibung.
Szenenspeicher
Alle 25 internen Szenenspeicher lassen sich mit 1-Byte-Befehlen speichern und abrufen (Objekt 16)
und über einen 1-Bit-Befehl speichern (Objekt 18). Bis zu 8 der 25 Szenen oder bis zu 8 Festwerte
lassen sich auch über einen 1-Bit-Befehl aufrufen (Szene A-H). Durch die echte Überblendung
erreichen nach einem Aufruf einer Szene alle Kreise gleichzeitig ihren Endwert. Dies ergibt einen
ruhigen und angenehmen Szenenübergang.
Szenenablaufsteuerung
Interne Szenen (Steuerwerte) können für einen automatischen Ablauf zu einer Sequenz
zusammengefasst werden. Es kann z.B. die Reihenfolge, Verweilpunkte und die Anzahl der
Wiederholungen definiert werden. Die Programmierung erfolgt über die ETS-Software oder im Live-
Betrieb (Echtzeit). Es können bis zu 2 Sequenzen im Gerät hinterlegt und abgerufen werden. Bei der
Verwendung einer Sequenz können 10 Verweilpunkte und bei der Verwendung beider Sequenzen 5
Verweilpunkte definiert werden. (s. Applikationsbeschreibung).
Tasteingang
Der Anschluss eines Tasters für Netzspannung (Schließer nach L) bietet die Möglichkeit das Gerät
direkt zu bedienen.
Auslieferungszustand
Im Auslieferungszustand kann der Dimm-Aktor auch ohne EIB/KNX verwendet werden. Über den
Tasteingang ist eine 1-Tastdimmfunktion möglich: kurze Betätigung Ein/Aus, lange Betätigung
Heller/Dunkler. Nach dem Einschalten oder Spannungsausfall kommt der zuletzt eingestellte Wert
wieder. Es werden keine EIB/KNX-Telegramme gesendet. Eine EIB/KNX-Spannungsversorgung
muss jedoch angeschlossen sein.
IBDA-KP 1/8
