PeakTech 2240 Bedienungsanleitung
Trenntransformator
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für PeakTech 2240
Inhaltszusammenfassung für PeakTech 2240
- Seite 1 PeakTech 2240 ® Bedienungsanleitung/ Operation Manual Trenntransformator/ AC Power Source...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 3 Umgang mit Gerät: Dieses Gerät ist nur durch - oder unter Aufsicht von geschultem Personal zu bedienen Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines Wärmestaus im Inneren des Gerätes) Keine metallenen Gegenstände durch die Ventilationsschlitze stecken. ...
-
Seite 4: Technische Daten
2. Technische Daten max. Ausgangsstrom 2,5 A AC Anm.: diese Angabe bezieht sich auf eine rein Ohm´sche Last. Nennleistung 500 W Ausgangsspannung 230 V AC; 50 Hz Netzspannung 230 V AC; 50 Hz Spannungsfestigkeit 4200 V DC (1 min, 10 mA) Isolationswiderstand 7 M... - Seite 5 Fehlerstrom über die Schutzerdung oder den primärseitigen Null-Leiter. Hierdurch wird die Gefahr eines elektrischen Schlages und somit eine Gefahr für den Anwender vermieden. Bei Anwendung mit einem Messgerät (z.B. Oszilloskop) ist immer das Messobjekt, aber nur bei Bedarf das Messgerät selbst an einen PeakTech 2240 Trenntransformator anzuschließen.

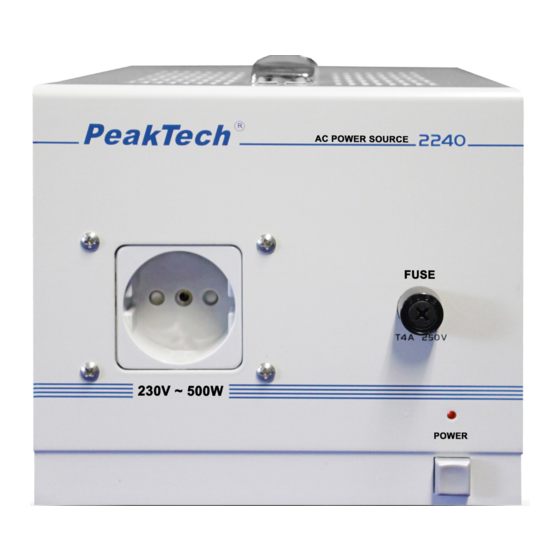

- Seite 6 3. Bedienelemente Netzschalter Primäre Sicherung Steckdose-Sekundärseite: Ausgang 230 V/50 Hz Tragegriff 4. Inbetriebnahme des Gerätes Vor Anschluss des Netzsteckers an die Steckdose sicherstellen, dass die eingestellte Netzspannung mit der zur Verfügung stehenden Netzspannung übereinstimmt. Eine defekte Sicherung darf nur durch eine Sicherung mit gleichen Maßen und Werten ersetzt werden.
- Seite 7 Achtung! Nehmen Sie das Gerät nie in Betrieb, wenn das Gehäuse nicht völlig geschlossen ist ! * Netzsicherung Sicherungshalter korrekten Sicherungswert überprüfen 4 A/250 V für 230 VAC; 50 Hz. 4.1. Einstellung der Ausgangsspannung Achtung! Vor Anschluss an die Last unbedingt sicherstellen, dass der maximale Ausgangsstrom nicht überschritten wird.
- Seite 8 (Fotokopien, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen. ® © PeakTech 12/2015/Ho/Pt/Ehr.
