PKP DR20 Bedienungsanleitung
Schaufelrad durchflusstransmitter
Verwandte Anleitungen für PKP DR20
Inhaltszusammenfassung für PKP DR20

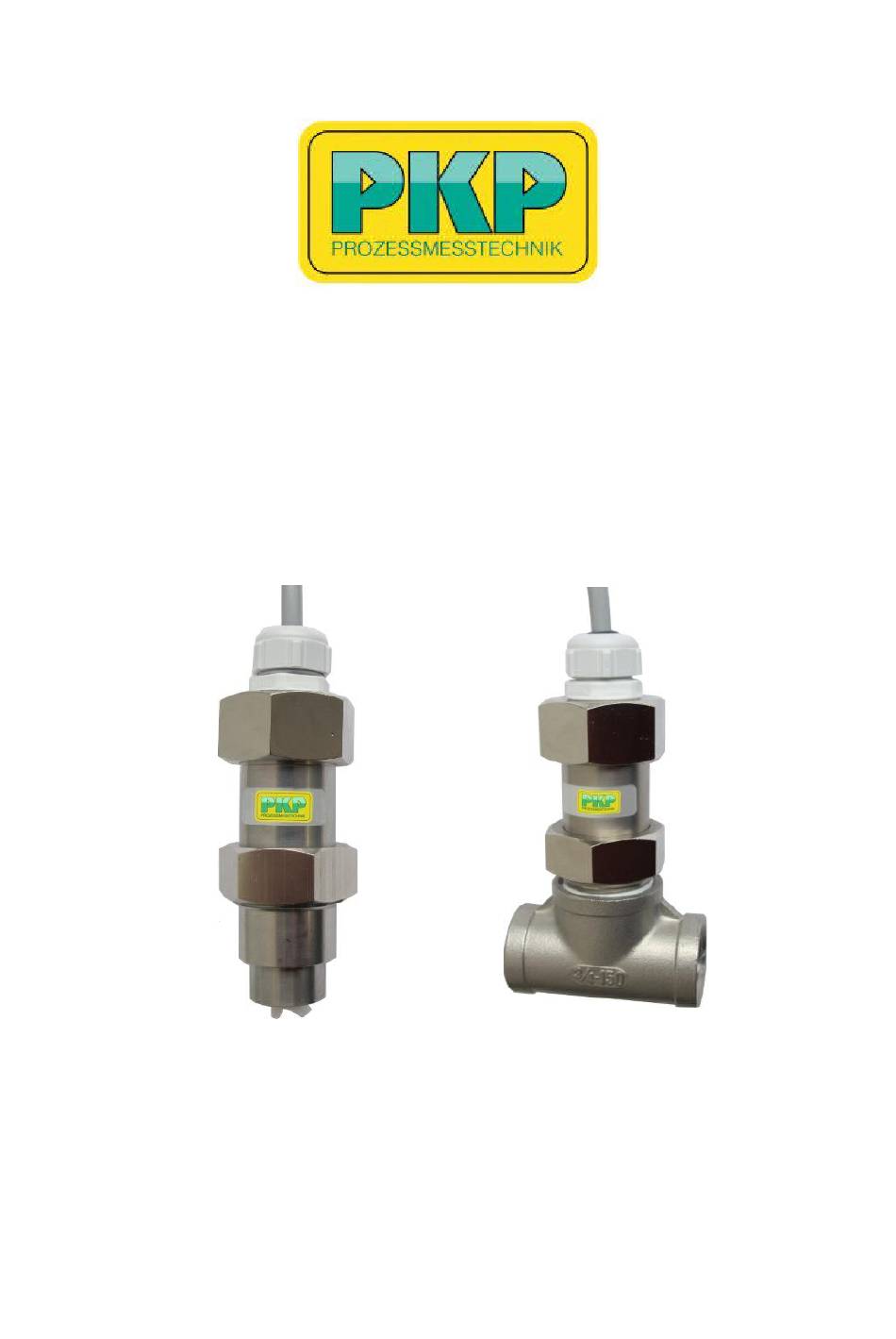

- Seite 1 Bedienungsanleitung DR20 Schaufelrad Durchflusstransmitter PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Sicherheitshinweise
Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät. Einsatzbereich Die Durchflussmesser der Baureihe DR20 sind dazu bestimmt, den Durchfluss von nied- rigviskosen Flüssigkeiten zu messen, welche die verwendeten Materialien nicht angreifen. Jedwede andersweitige Nutzung des Gerätes ist unzulässig und außerhalb des Anwen- dungsbereich. -
Seite 3: Eingangskontrolle
Fachpersonal Geräte der Baureihe DR20 dürfen nur von entsprechend unterwiesenem Fachpersonal installiert werden, die in der Lage sind, die Geräte fachgerecht einzubauen. Als unterwie- senes Fachpersonal gelten diejenigen Personen, die mit dem Zusammenbau, Installation und Inbetriebnahme von Geräten dieser Art vertraut sind und in entsprechender Weise qualifiziert sind. -
Seite 4: Elektrischer Anschluss
Für Geräte mit Impulsausgang: Anschluss Belegung Weiß ⊕ Stromversorgung ( +Ub, 24 VDC) ⊖ Braun Stromversorgung ( -Ub, 24 VDC) ⊖ Grün Signalausgang (- Ub) Gelb NPN open collector Empfohlener Pull-up Widerstand 2200 Ohm. DR20 Bedienungsanleitung 04/2019 Seite 4... - Seite 5 • max. Temperatur: 100 °C, max. Druck: 25 bar Beschreibung: Einsatzbereiche: Die Durchflusstransmitter der Typenreihe DR20 arbeiten nach Die Flügelrad Durchflussmesser vom Typ DR20 können zur dem Schaufelradprinzip. Das Schaufelrad wird einseitig vom Durchflussmessung aller niedrigviskosen Flüssigkeiten einge- Medium angeströmt und in Rotation versetzt. Dadurch ergibt...
- Seite 6 32000 Hz festgelegt werden. Nennweite Länge A [mm] Länge B [mm] DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de...
