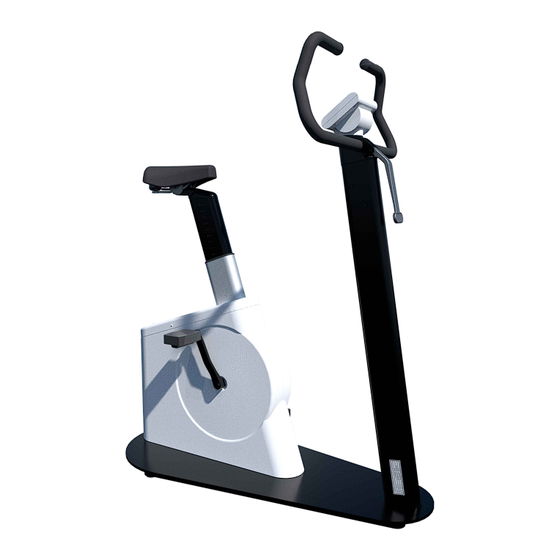

Lode Cardio HUR SmartTouch Handbuch
Fahrrad ergometer
Verwandte Anleitungen für Lode Cardio HUR SmartTouch
Inhaltszusammenfassung für Lode Cardio HUR SmartTouch
- Seite 1 M960906 Handbuch - Fahrrad Ergometer Cardio HUR SmartTouch Lode BV Zernikepark 16 NL-9747 AN Groningen Die Niederlande t: +31 50 571 28 11 f: +31 50 571 67 46 @: ask@lode.nl www.lode.nl M960906 / VERSION: 1.0 - 2019-03-26...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 - Verwendungszweck 1 - Verwendungszweck 2 - Warnungen 2 - Warnungen 2.1 - freier Bereich 3 - Kontraindikationen 3 - Kontraindikationen 4 - Gültigkeit 4 - Gültigkeit 4.1 - Beschreibung der Teile 5 - Installation 5 - Installation 5.1 - Die Installation des Geräts 5.2 - Anschließen der Kabel 5.3 - Kabelsteuerung... -
Seite 3: Verwendungszweck
Arbeitskraft (Watt) aufgelegt. Mit Laufbänder wird spezifisch Geschwindigkeit (km/St.) und Steigerung (% Steigung) aufgelegt. Ein Lode Laufband kann sowohl manuell, als auch extern von EKG- und Lungenfunktionsgeräten gesteuert werden. In Kombination mit optionaler Software kann das Laufband auch von einem PC aus gesteuert werden. Wahrscheinlich wird das Gerät benutzt im Zusammenhang mit anderen medizinischen Geräten um wichtige physiologische Daten zu erstellen,... - Seite 4 Wenn das Gerät verändert wurde, muss es inspektiert und getestet werden, so dass ein sicherer Gebrauch gewährleistet ist. Herzfrequenzmessungen, Blutdruckmessungen oder SpO2 Messungen können ungenau sein. Überbelastung kann Verletzungen oder Tod verursachen. Falls der Proband sich schwach fühlt, stoppen Sie umgehend mit Trainen. Installieren Sie das Gerät auf einer festen waagerechten Oberfläche.
- Seite 5 Setzen Sie während Benutzung des Geräts keine losen Unterteile oder Objekte auf das Gerät. Das Gerät hat eine Sicherheits(Erde)verbindung und muss angeschlossen werden an eine geerdete Wandsteckdose. Die Funktionserdung ist nur für den Potentialausgleich vorgesehen. Ersetzen von Unterteilen darf nur durch den Fabrikanten oder durch angewiesenes Service Personal geschehen.
- Seite 6 Wenn ein Proband nicht in der Lage ist die Handgriffe zu verwenden, muss eine Fixierungsset für Handgriffe verwendet werden. Die Installation darf nur von autorisierten Personen durchgeführt werden, die den Installationsanweisungen folgen. Nicht geeignet für die Anwendung in der Nähe von entflammbaren Stoffen wie Narkotika.
- Seite 7 Tragbare HF-Kommunikationsgeräte (einschließlich Peripheriegeräte wie Antennenkabel und externe Antennen) sollten nicht näher als 30 cm zu jedem Ergometer, einschließlich von Kabel die vom Hersteller spezifiziert werden verwendet werden. Andernfalls kann eine Verschlechterung der Leistung an diesem Gerät auftreten. Der Bediener muss die Kenntnis der absoluten und relativen Kontraindikationen haben.
-
Seite 8: Freier Bereich
Gesundheitsschaden bei der Testperson führen. 4 - Gültigkeit Dieses Handbuch ist gültig für alle Versionen von Corival mit den folgenden Seriennummern: 960906 HUR Ergometer - Cardio HUR SmartTouch - S/N 20180001 Erscheinungsdatum: 2018 -10-26 M960906 / VERSION: 1.0 - 2019-03-26... -
Seite 9: Beschreibung Der Teile
4.1 - Beschreibung der Teile 1. Sattel (Anwendungsteil) 2. Satteleinstellung Entriegelungshebel 3. Ein / Aus-Schalter 4. Pedal (Anwendungsteil) 5. Anschlüsse 6. Display (Anwendungsteil) 7. Lenker (Anwendungsteil) 8. Lenkerverstellung Entriegelungshebel 9. Typenschild Beachten Sie, bei Blutdruck Option ist die Manschette auch enthalten und diese ein Anwendungsteil ist. -
Seite 10: Installation
5 - Installation 5.1 - Die Installation des Geräts Stellen Sie das Gerät in den Raum, in dem es verwendet werden soll. Entfernen Sie die Transportbänder und die verbleibende Verpackungsmaterialien . Schließen Sie das Netzkabel an den Line-Ausgang an die gewünschten Spannung (siehe Typenschild). Entfernen Sie alle Gegenstände aus dem Gerät. -
Seite 11: Kabelsteuerung
5.3 - Kabelsteuerung Um sicherzustellen, dass Anschlüsse nicht durch Ziehen beschädigt werden, bitte die Zugentlastung verwenden. 1. Legen Sie das Ergometer auf die Seite, während Sie die Lenkstange und den Sattel mit beiden Händen halten, so dass Ihre Hände nicht unter der Grundplatte gelangen. -
Seite 12: Vorbereitung
6 - Vorbereitung 6.1 - Einstellen der Sattelposition Heben Sie den Hebel unter dem Sattel. Der Sattel kann nun nach oben und nach unten bewegt werden. Lassen Sie den Hebel um den Sattel in Position zu verriegeln. Hinweis: der Patient sollte während der Einstellung nicht auf dem Sattel sitzen. -
Seite 13: Einstellen Der Lenkerposition
6.2 - Einstellen der Lenkerposition Entfernen des Lenkers durch den Hebel vom Ergometer weg zu bewegen. Stellen Sie den Lenker in de bevorzugte Position durch Drehen. Verriegeln Sie den Lenker durch den Hebel wieder in die ursprüngliche Position zu bringen. Hinweis: Der Patient sollte während der Einstellung nicht auf dem Lenker lehnen. -
Seite 14: Liste Der Symbole
7 - Liste der Symbole Vor Bedienung bitte die betrieblichen Broschüre, Bedienungsanleitung, Tipps und Handbuch lesen. Potentialausgleichsleitung CE and notified body Geprüft laut FCC 18 RF ISM Geprüft und bescheinigt für USA und kanadischen nationalen Standards durch eine NRTL, vizTUV Rheinland. Entspricht Anforderungen für USA und kanadischen Markt. "Ein"... - Seite 15 Klasse I MEDICAL EQUIPMENT Type B elektrische Sicherheit IEC 60601-1 Allgemeine Warnung M960906 / VERSION: 1.0 - 2019-03-26 15/24...
-
Seite 16: Ergometer Setup For Hur
Das Öffnen des Geräts durch nicht qualifiziertes Personal ist nicht erlaubt und lässt denn Anspruch auf Garantie verfallen. Auf Wunsch kann Lode die folgenden Dokumente zur Verfügung stellen: Schaltpläne, Liste von Unterteilen, Beschreibungen, Kalibratieanleitungen, oder andere Information die qualifizierte Mitarbeiter helfen beim Reparieren von Unterteilen des Ergometer, welche angewiesen sind auf durch Lode als reparierbar durch qualifiziertes Service Personal. -
Seite 17: Reinigung
11 - Kalibrierung Das Ergometer sollten einmal jährlich geeicht werden. Falls ein Schaden von dem Ergometer beobachtet wird sollte Lode B.V. oder sein Vertreter informiert werden, um die notwendige Reparatur(en) auszuführen. Service des Ergometers ist zu nur im Werk geschultes Personal beschränkt. -
Seite 18: Elektromagnetische Kompatibilität
12 - Elektromagnetische Kompatibilität 12.1 - Emissionsprüfung Das Lode-Gerät ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung vorgesehen. Es liegt in der Verantwortung des Kunden oder Benutzers, sicherzustellen, dass die Lode- Geräte in einer solchen Umgebung verwendet werden. Emissionstest: HF-Emissionen CISPR11... - Seite 19 IEC 60601-Teststufe: ± 6 kV Kontakt IEC 60601-Teststufe: ± 6 kV Kontakt ± 8 kV Luft ± 8 kV Luft Konformitätsstufe: ± 6 kV Kontakt Konformitätsstufe: ± 6 kV Kontakt ± 8 kV Luft ± 8 kV Luft Elektromagnetische Umgebung - Anleitung: Fußböden sollten aus Holz, Beton oder Keramikfliesen Elektromagnetische Umgebung - Anleitung: Fußböden sollten aus Holz, Beton oder Keramikfliesen bestehen.
- Seite 20 Das Lode-Gerät ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung vorgesehen. Es liegt in der Verantwortung des Kunden oder Benutzers, sicherzustellen, dass die Lode- vorgesehen. Es liegt in der Verantwortung des Kunden oder Benutzers, sicherzustellen, dass die Lode- Geräte in einer solchen Umgebung verwendet werden.
-
Seite 21: Empfohlene Trennungsabstände
Lode-Geräten den Lode-Geräten Das Lode-Gerät ist für den Einsatz in elektromagnetischen Umgebungen vorgesehen, in denen Das Lode-Gerät ist für den Einsatz in elektromagnetischen Umgebungen vorgesehen, in denen abgestrahlte HF-Störungen gesteuert werden. Der Kunde oder der Benutzer des Lode-Geräts kann abgestrahlte HF-Störungen gesteuert werden. -
Seite 22: Zubehör
13 - Zubehör Elektrisch verstellbare Elektrisch verstellbare Suunto Gürtel HR Suunto Gürtel HR Pedale mit Klickriemen Pedale mit Klickriemen Verstellbare Kurbeln Verstellbare Kurbeln Verpackungs-Upgrade Verpackungs-Upgrade Sattelhöhe Sattelhöhe Smart Bluetooth Smart Bluetooth auf Holzkiste auf Holzkiste Partnumber: 960810 Partnumber: 960810 Partnumber: 928639 Partnumber: 928639 Partnumber: 401111 Partnumber: 401111... -
Seite 23: Technische Daten
Verstellbereich Sitz 300 mm 11.8 inch 11.8 inch Konnektivität Konnektivität Programmierbare Steuereinheit mit 7" Programmierbare Steuereinheit mit 7" Touchscreen Touchscreen Lode Interface Protokoll Lode Interface Protokoll Maße Maße Produktlänge (cm) Produktlänge (cm) 105 cm 41.3 inch 41.3 inch Produktbreite (cm) - Seite 24 Stromversorgung Stromversorgung V AC V AC 100 - 240 V V 100 - 240 Phase Phase Frequenz Frequenz 50/60 Hz 50/60 Energieverbrauch Energieverbrauch 160 W W Länge des Netzkabels Länge des Netzkabels 250 cm 98.4 inch 98.4 inch Netzkabel IEC 60320 C13 mit CEE 7/7 Stecker Netzkabel IEC 60320 C13 mit CEE 7/7 Stecker Netzkabel NEMA Netzkabel NEMA...
