Garmin GC 200 Installationsanweisungen Seite 4

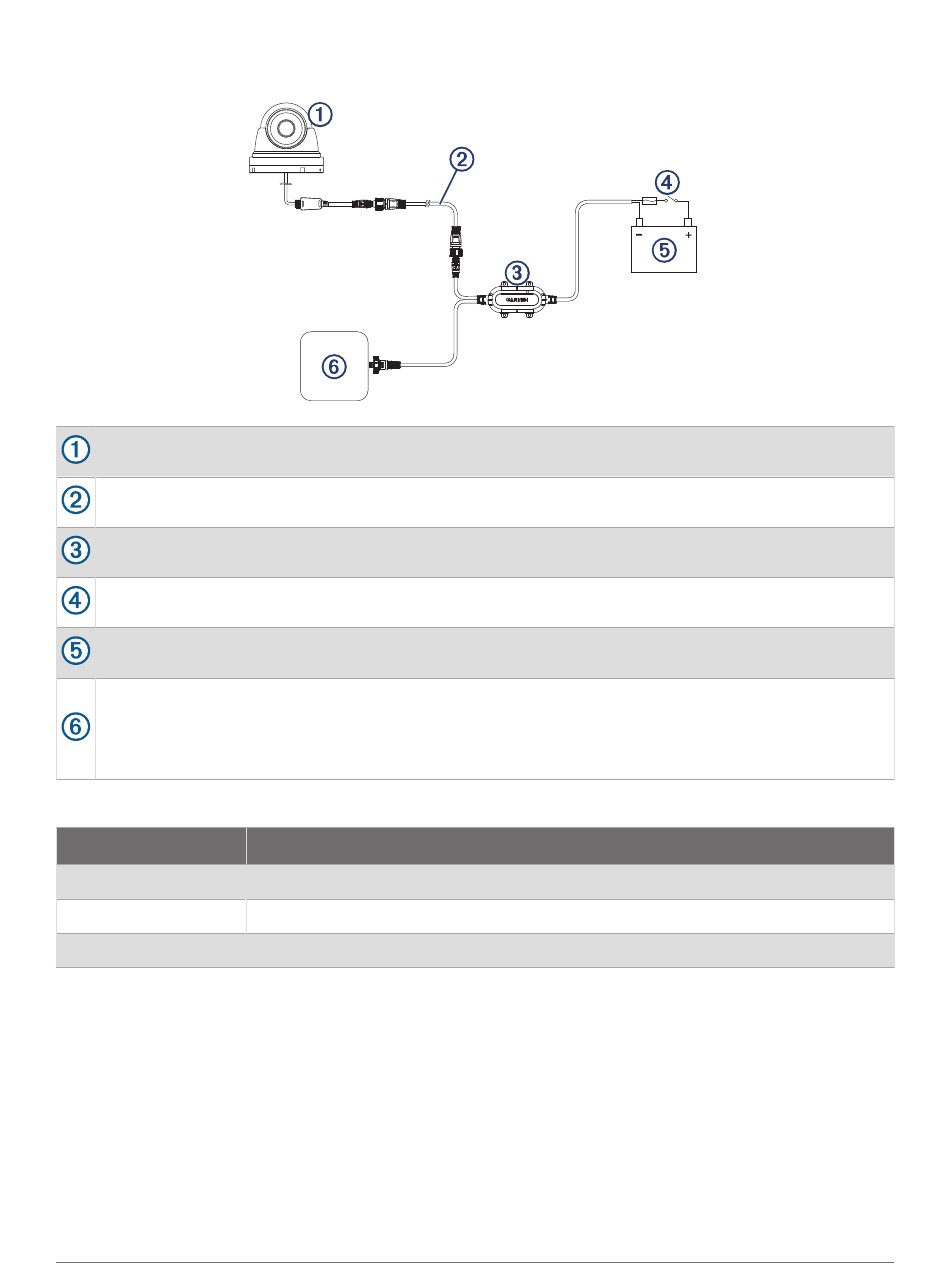

Schaltplan für den Anschluss an ein Garmin Strommodul
GC 200 Marine-IP-Kamera
Garmin BlueNet Kabel (im Lieferumfang enthalten)
Strommodul (010-12527-00; nicht im Lieferumfang enthalten)
Leitungsschalter (nicht im Lieferumfang enthalten)
Gleichstromquelle, 9 bis 32 V (nicht im Lieferumfang enthalten)
Kartenplotter oder Netzwerk-Switch (nicht im Lieferumfang enthalten)
HINWEIS: Wenn Ihr Power Module einen Garmin Marinenetzwerkstecker aufweist, müssen Sie das
Adapterkabel für das Garmin Marinenetzwerk von Buchse auf Buchse (nicht im Lieferumfang enthalten;
Artikelnummer 010-13094-00) verwenden, um es mit einem Garmin BlueNet Netzwerk zu verbinden.
Kamerastatus-LED
Verhalten der LED
Leuchtet rot
Leuchtet grün
Blinkt grün
4
Status
Die Kamera ist eingeschaltet.
Die Kamera ist mit dem Netzwerk verbunden und überträgt Daten.
Die Kamera erkennt Bewegung.
