Inhaltszusammenfassung für AMF Medium

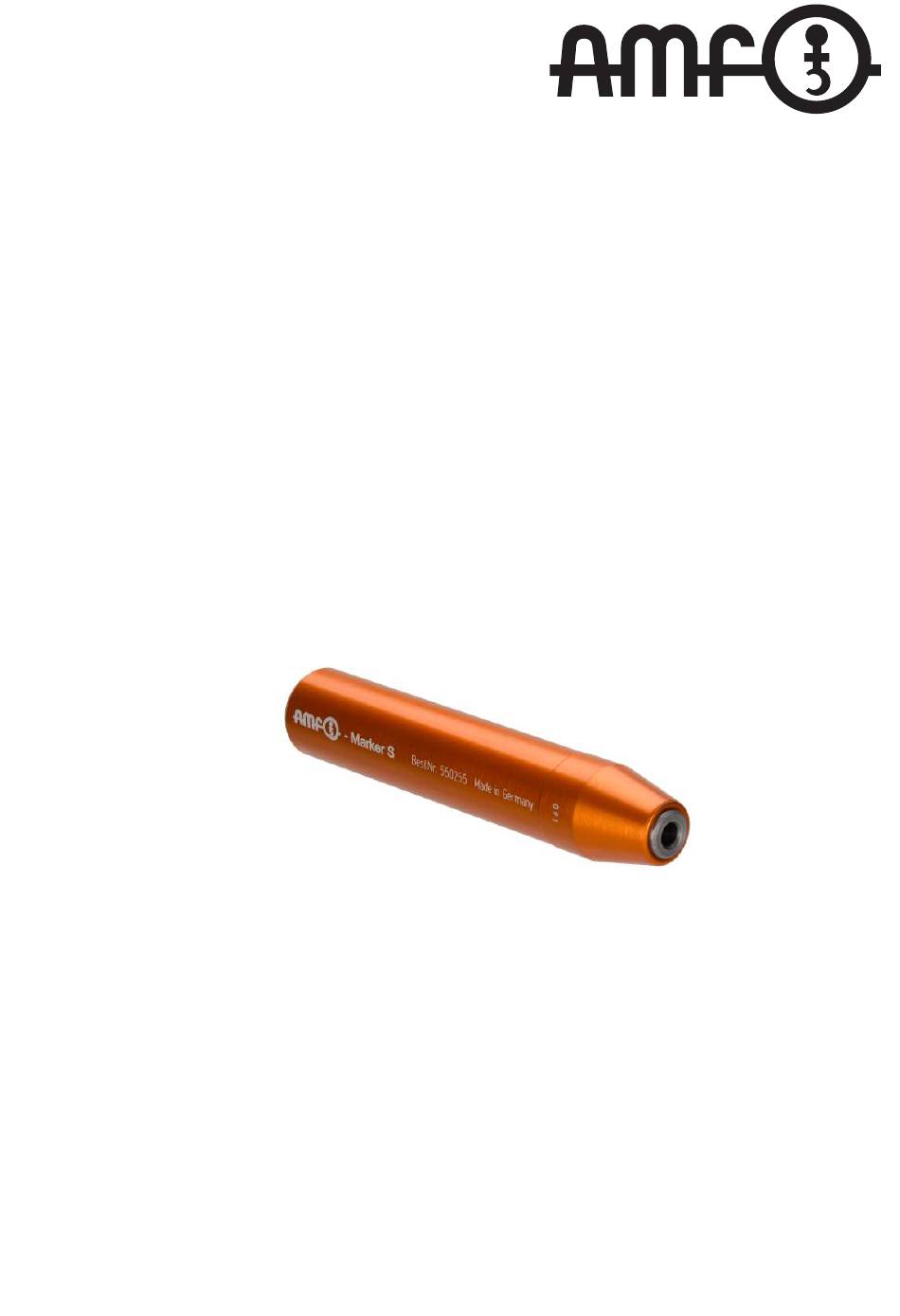

- Seite 1 SPANNEN. SCHRAUBEN. SCHLIESSEN. 1580 MONTAGEANLEITUNG AMF-MARKER SMALL MS...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE HINWEISE EINFÜHRUNG Bedienpersonal ..................4 Geschultes Personal ................5 Individuelle Schutzausrüstungen ............5 Allgemeine Sicherheitshinweise ............6 Verhalten im Notfall ................6 Einsatzbeschränkungen ................ 7 Typenschilder ..................7 TRANSPORT BESCHREIBUNG DES SYSTEMS Aufbau....................9 Abmessungen ..................9 Bedienung und Einsatzhinweise ............10 Einstellen der Kennzeichnungstiefe ............ -
Seite 3: Allgemeine Hinweise
ALLGEMEINE HINWEISE Die vorliegende Montageanleitung unterstützt Sie dabei, sich mit Ihrem neuen Produkt vertraut zu machen. Aus diesem Grund wird empfohlen, die Dokumentation sorgfältig zu lesen und alle Hinweise zu beachten. Für zusätzliche Auskünfte bitten wir Sie, sich mit unserem technischen Service in Verbindung zu setzen. -
Seite 4: Einführung
EINFÜHRUNG ACHTUNG: Die ursprüngliche Konfiguration dieses Systems darf unter kei- nen Umständen verändert werden. Die Verwendung dieses Systems für andere Zwecke als von dem Herstel- ler vorgesehen, kann Schäden am System oder des Betreibers selbst be- wirken. Für die Bearbeitung von anderen Materialien als denen, die in die- ser Anleitung beschrieben sind, muss vorab das Einverständnis des Her- stellers eingeholt werden. -
Seite 5: Geschultes Personal
1. es muss geschult und dazu autorisiert sein, das Produkt sicher betrei- ben zu können und Betriebsdruck zuzuführen oder zu unterbrechen und Geräte gemäß den Standardsicherheitsbestimmungen zu kenn- zeichnen. 2. es muss in der korrekten Vorgehensweise bei der Wartung und dem Gebrauch von Sicherheitsgeräten gemäß... -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die im Folgenden aufgeführten Bestimmungen und Empfehlun- gen entsprechen den diesbezüglich geltenden Bestimmungen und basieren im Wesentlichen auf der Einhaltung dieser Sicher- heitsbestimmungen. Die FIRMA ANDREAS MAIER GMBH & CO. KG haftet nicht für eventuelle Schäden an Personen oder Sachen, die auf die Nicht- beachtung der geltenden Sicherheitsvorschriften und der in die- sem Handbuch enthaltenen Anleitungen zurückzuführen sind. -
Seite 7: Einsatzbeschränkungen
Verbindung mit den von der FIRMA ANDREAS MAIER GMBH & CO. KG empfohlenen und genehmigten Komponenten. Erlaubte Verwendung des AMF-Markers: Der AMF-Marker ist ein mecha- nisches Kennzeichnungssystem das über einen Werkzeughalter in die Ma- schinenspindel aufgenommen wird. Er ist zum Kennzeichnen von Werkstü- cken bestimmt und darf ausschließlich im Rahmen seiner technischen Da-... -
Seite 8: Transport
TRANSPORT Vor dem Versand wird jeder AMF-Marker sorgfältig geprüft. Kontrollieren Sie beim Empfang der Ware bitte die Unversehrtheit der Verpackung und des Inhalts (vorbehaltlich anders lautender Weisungen von Seiten der FIRMA ANDREAS MAIER GMBH & CO. KG), um sicherzustellen, dass die Ware während des Transports nicht beschädigt wurde und die Liefe-... -
Seite 9: Aufbau
Aufbau Zylinderschaft ∅12 Stellschraube Aufnahme der Spezial- nadel Abmessungen TECHNISCHE ÄNDERUNGEN VORBEHALTEN. -
Seite 10: Bedienung Und Einsatzhinweise
Spezialnadel erzeugt. Die Funktionen „Rundkneten“ und „Funktionskontrol- le“ sind in diesen Marker nicht integriert. Der AMF-Marker kann in jeder CNC-Maschine mit oder ohne automati- schem Werkzeugwechsel und einer Software zum Gravieren, sowie an ge- eigneten Robotern eingesetzt werden. Er ist zum Kennzeichnen unter- schiedlichster Werkstoffe, angefangen von Kunststoffen über Aluminium... -
Seite 11: Einstellen Der Kennzeichnungstiefe
Großserien geeignet. Nach den ersten Versuchen erhöhen oder verringern Sie die Einstellung dann entsprechend Ihrer Bedürfnisse. Die Länge des AMF-Markers ver- ändert sich durch verstellen der Stellschraube nicht. Wenn sich Grat an der Kennzeichnungslinie bildet, haben Sie eine zu ho- he Einstellung gewählt. -
Seite 12: Spezialnadel
Spezialnadel Die Nadel ist aus einem Spezialstahl hergestellt und veredelt. Das Wech- seln der Nadel erfolgt durch Herausziehen nach vorne. Benutzen Sie hier- für gegebenenfalls eine Flachzange oder ein anderes geeignetes Werk- zeug. Beim Wiedereinsetzen der Nadel ist darauf zu achten, dass diese auf Anschlag eingesetzt ist. -
Seite 13: Installation
INSTALLATION Allgemeines Der AMF-Marker lässt sich in Aufnahmen mit 12 mm Bohrung einsetzen. Bitte beachten Sie, dass die zulässige Werkzeuglänge nicht überschritten wird. ACHTUNG: Die Integration des AMF-Markers in eine Werkzeugmaschine darf nur durch qualifiziertes Fachpersonal durchgeführt werden. Beachten sie hierzu die Montageanleitung der Werkzeugmaschi-... -
Seite 14: Toleranzen
Alle Reparatureingriffe dürfen ausschließlich durch die FIRMA AN- DREAS MAIER GMBH & CO. KG durchgeführt werden. Hierzu senden Sie das zu wartende/reparierende Produkt an die FIRMA ANDREAS MAIER GMBH & CO. KG. Nur so kann die einwandfreie, langfristige Funktion des AMF-Markers ge- währleistet werden. TECHNISCHE ÄNDERUNGEN VORBEHALTEN. -
Seite 15: Tägliche Wartung
Tägliche Wartung Sichtprüfung auf Beschädigungen Monatliche Wartung keine MÖGLICHE PROBLEME UND DEREN BEHEBUNG Die in diesem Abschnitt enthaltenen Informationen unterstützen den Be- diener bei der Identifizierung von Funktionsstörungen, die während des Betriebs des Systems auftreten können. Störung Ursache Behebung Das Schriftbild Rundlauf der Nadel nicht in -Werkzeug zur Prüfung ist unklar oder... -
Seite 16: Ausserbetriebsetzung Und Entsorgung
AUSSERBETRIEBSETZUNG UND ENTSORGUNG Ausserbetriebsetzung Soll das System nicht mehr verwendet werden, ist das System aus der Produktionsmaschine zu entnehmen. Einlagerung Das System in trockener Umgebung bei 10 °C bis 55 °C aufbewahren. Entsorgung Wenn das System verschrottet werden soll, muss das darin enthaltene Fett vollständig entfernt und gemäß... - Seite 17 TECHNISCHE ÄNDERUNGEN VORBEHALTEN.
- Seite 18 TECHNISCHE ÄNDERUNGEN VORBEHALTEN.
- Seite 19 TECHNISCHE ÄNDERUNGEN VORBEHALTEN.
- Seite 20 SPANNEN. SCHRAUBEN. SCHLIESSEN TECHNISCHE ÄNDERUNGEN VORBEHALTEN.
