Inhaltszusammenfassung für Mathai colorStriker

  • Seite 1 B e d i e n u n g s a n l e i t u n g...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Allgemeine Informationen 1.1 Einleitung 1.2 Sicherheit 1.2.1 Symbole 1.2.2 Allgemeine Hinweise 1.2.3 Gefahrenhinweise 1.2.4 Vorsichtshinweise 1.2.5 Informationshinweise 1.2.6 Entsorgungshinweise 1.2.7 Reinigungshinweise 1.2.8 Sicherheitshinweise 1.2.9 Umgang mit dem Lithium-Polymer-Akku (LiPo) 1.2.10 Verhalten im Brandfall mit LiPo-Zellen 1.3 Haftungsausschluss 2. Inbetriebnahme / Start 2.1 Lieferumfang 2.2 Produktbeschreibung 2.3 Geräteübersicht / Aufbau des Gerätes...
  • Seite 3 5.1 Farbe der Objekte messen 5.2 Eingeben der Referenzwert 5.3 Speichern der Werte 5.4 Nichtbenutzen des Messgeräts 5.5 Ausschalten des Farbmessgerätes 6. Verwendung mit Android-Betriebssystem 6.1 Installation 6.2 Verbinden mit dem colorStriker 6.3 Messungen/Anzeige 6.4 Archivierung 6.5 Einstellungen 7. Fehlermeldungen / Problemlösungen (EDV)

  • Seite 4: Allgemeine Informationen

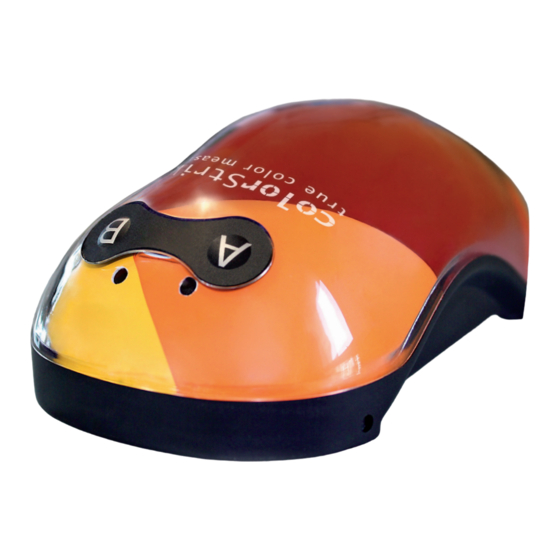

    1. Allgemeine Informationen 1.1 Einleitung Wir bedanken uns, dass Sie sich für unser Produkt entschieden haben. Mit dem Erwerb des Farbmessgerätes colorStriker erhalten Sie ein Messgerät der neusten und modernsten Generation auf dem Gebiet der Farbmessung. Farbe ist ein wichtiger Bestandteil unseres täglichen Lebens und ist in nahezu allen Bereichen präsent. Das menschliche Auge ist oft das entscheidende Kriterium für die Beurteilung der Richtigkeit eines Farbtons.

  • Seite 5: Sicherheit

    1. Allgemeine Informationen 1.2 Sicherheit Lesen Sie sich bitte die folgenden Hinweise aufmerksam durch, um eine einwandfreie und sichere Verwendung des colorStriker zu gewährleisten. 1.2.1 Symbole Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet und sollen zur Ihrer eigenen Sicherheit und zur einwandfreien Verwendung des colorStriker’s beachtet werden.

  • Seite 6: Gefahrenhinweise

    • Bitte öffnen Sie nicht das Gerät. Im Falle des unerlaubten Öffnens erlischt die Garantie seitens des Herstellers. • Verwenden Sie das Gerät nicht mehr bei defektem Gehäuse. • colorStriker darf nicht direkter Sonnenstrahlung ausgesetzt werden. Bitte verwenden Sie das Gerät bei Temperaturen zwischen -10° und +40°.

  • Seite 7: Reinigungshinweise

    30539 Hannover, Germany 1.2.7 Reinigungshinweise Der colorStriker ist sehr gut abgeschlossen und abgedichtet. Trotzdem können sich Schmutzpartikel am Gerät, vor allem an der Ladebuchse und im Bereich der Messöffnungen absetzen. Dies kann eine Funktionsstörung hervorrufen. In diesem Fall reinigen Sie das Gerät mit einem sauberen und weichen Tuch. Bei starken Verschmutzungen befeuchten Sie das Tuch leicht.

  • Seite 8: Umgang Mit Dem Lithium-Polymer-Akku (Lipo)

    1. Allgemeine Informationen 1.2.9 Umgang mit dem Lithium-Polymer-Akku (LiPo) - Für das Laden dürfen nur die mitgelieferten Ladekabel verwendet werden. Jede Manipulation am Ladekabel kann zu schwerwiegenden Schäden führen. Prüfen Sie die Ladekabel regelmäßig auf Beschädigung und verwenden Sie keine beschädigten Ladekabel.

  • Seite 9: Inbetriebnahme / Start

    2. Inbetriebnahme / Start Der colorStriker ist ein stabiles Gerät, welches durch sein ansprechendes Design sehr klein und leicht ist und deshalb immer an den Ort der Messung mitgenommen werden kann (die mobile Anwendung erfolgt durch Laptops oder Android-Handys/Tablets). 2.1 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: •...

  • Seite 10: Geräteübersicht / Aufbau Des Gerätes

    Die Vorrichtung für das Netzteil befindet sich am hinteren Teil des Messgeräts. 2.4 Anwendung / Anwendungsbereiche • Messung des Farbabstandes zwischen Referenz und Probe • Messung des absoluten Farbwertes • Auswertung und Weiterverarbeitung von gemessenen Gegenständen mit der colorStriker Software...

  • Seite 11: Erste Bedienungsschritte / Vorbereitung

    Für eine erfolgreiche Installation ist es wichtig den Virenscanner vorübergehend zu deaktivieren! Installation der Software Nachdem Sie das Windows Betriebssystem gestartet haben, können Sie den colorStriker wie folgt installieren: 1. Legen Sie die CD-ROM in das entsprechende Laufwerk Ihres Computers ein.

  • Seite 12: Folgeverbindungen

    Abstand vornehmen, um ein Gefühl für das Gerät und die Art der Messungen zu entwickeln. Legen Sie die Messhilfe auf die zu messende Fläche. Positionieren Sie nun colorStriker so auf das Objekt, dass das Gerät auf der Messhilfe genau passt und die Haltelasche links unter dem Gerät zu sehen ist.

  • Seite 13: Freihändige Messung

    Der Farbabstand zwischen Referenz und Messung wird in der Mitte der Anwendung als Delta E (ΔE) – Wert angezeigt. 4. Beschreibung der Software colorStriker Software ist eine einfach zu bedienende PC-Software für Windows. Um die Programmfunktionen besser bedienen zu können, stehen Ihnen folgende Erklärungen in diesem Kapitel zur Verfügung. colorStriker Software ermöglicht Ihnen visuelle Darstellung von gemessenen Farben.

  • Seite 14: Funktionen In Der Menüleiste

    Hier kann das komplette Archiv exportiert werden: Export nach Excel: Für gesonderte Auswertungen können die Messdaten direkt nach Excel exportiert werden. (ab Excel 2007) Export nach XML: Um es dann zum Beispiel per Mail zu verschicken. So können Sie mit anderen colorStriker-Nutzern Daten austauschen. Importiere Archivdaten: Hier kann ich ein gespeichertes Archiv im XML-Format wieder importieren.

  • Seite 15: Optionen

    4. Beschreibung der Software 4.2.2 Optionen Beim Anwählen / Anklicken des Menüs Optionen öffnet sich das Fenster rechts und folgende Unterfunktionen sind zu finden. Kopiere Messung: Kopiert die von Ihnen gemessene Farbe (als Zahlenwert) in die Zwischenablage. Kopiere Referenz: Kopiert die Referenz (als Zahlenwert) in die Zwischenablage. Beim Start automatisch verbinden: Verbindet das Gerät automatisch beim Start mit Ihrem Computer.

  • Seite 16: Funktion Des Archivs

    4. Beschreibung der Software 4.4 Funktion des Archivs Unter dem Punkt Archiv haben Sie die Möglichkeit Ihre gemessenen Werte zu speichern und wieder abzurufen. 4.5 Abweichung Delta E (ΔE) Diese Funktion zeigt Ihnen die Farbabweichung zwischen zwei verschiedenen Werten. In diesem Fall sehen Sie den Unterschied zwischen der Messung und der Referenz.

  • Seite 17: Messung Verwendet In Der Software

    5.4 Nichtbenutzen des Messgeräts Wenn der colorStriker mit dem PC verbunden ist, aber nicht benutzt wird, gibt das Gerät nach ca. 5 Minuten ein akustisches Signal von sich. Das Gerät wird sich, wenn es mit dem PC verbunden ist nicht von selbst ausschalten, nur wenn Sie die Software schließen.

  • Seite 18: Verwendung Mit Android-Betriebssystem

    Mobile Verwendung mit Handy/Tablet 6.1 Installation 6.1.1 Falls Ihr Gerät über das App „Google Market“ verfügt können Sie hier das Programm colorStriker suchen und kostenlos installieren. 6.1.2 Falls Ihr Gerät kein „Google Market“ installiert hat, müssen Sie bitte das Programm in Ihrem alternativen App-Store, wie zum Beispiel Archos-app-Store suchen.
  • Seite 19 6. Verwendung mit Android-Betriebssystem 6.2.3 Das Symbol „Mit einem Messgerät verbinden“ anklicken, es erscheint ein Popup-Fenster 6.2.4 Mit dem anklicken des Messgeräts wird es verbunden. 6.2.5 Wenn das Gerät mit dem androidbetriebenen System verbunden ist, gelangen Sie automatisch zum Homescreens in der colorStriker-Anwendung...

  • Seite 20: Messungen/Anzeige

    6. Verwendung mit Android-Betriebssystem 6.3 Messungen/Anzeige 6.3.1 Bitte betätigen Sie die Taste A oder B auf dem Messgerät und nähern sich dem Objekt, wenn der optimale Abstand zum Messen erreicht ist, löst das Messgerät selbstständig aus. 6.3.2 Das Messergebnis wir Ihnen auf der oberen oder unteren Fläche angezeigt. 6.3.3 Der Farbabstand Delta E (dE) wird mittig auf dem Display angezeigt.

  • Seite 21: Archivierung

    6. Verwendung mit Android-Betriebssystem 6.4 Archivierung 6.4.1 Um eine Messung abzuspeichern müssen Sie länger auf das entsprechende Messfeld A oder B drücken, somit erscheint dieses Popup: 6.4.2 Mit Speichern A können Sie Ihre Messung speichern und in der Textbox einen neuen Namen geben. Unter Info können Sie zusätzliche Informationen zu Ihrer Messung abspeichern.

  • Seite 22: Bedienungen Im Archiv

    Unter dem Menüpunkt Archiv, können Sie in ihr Archiv. Sie können Ihr Messergebnis mit einem kurzen Klick auswählen, bei längerem Berühren des Messergebnisses öffnet sich ein neues Popup-Fenster Sie können bearbeiten, löschen oder wenn sich im gleichen Netzwerk ein PC befindet und die colorStriker-Software gestartet ist, einzelne Messungen verschicken 6.4.4...

  • Seite 23: Einstellungen

    Hier können Sie einstellen ob beim Start der Software die Verbindung zu dem Messgerät gestartet werden soll. Sie können sich die Bluetoothadresse vom verbundenen colorStriker anzeigen lassen. Die dE-Formel und das Normlicht kann umgestellt werden (mehr Informationen gibt es auf unserem Blog blog.colorstriker.com). Als Standart haben wir D65 und einen Observer von 10°.

  • Seite 24: Fehlermeldungen / Problemlösungen (Edv)

    7. Fehlermeldungen / Problemlösungen (EDV) Beim Start der Software sucht der PC eine Verbindung zu dem colorStriker, falls das Gerät ausgeschaltet ist kommt diese Fehlermeldung. Fehlerbehebung: Erstmal auf OK klicken und dann kontrollieren, dass das Gerät angeschaltet ist, ansonsten folgen sie den Schritten...
