Inhaltszusammenfassung für FEIG ID RW02.ABCD-AT

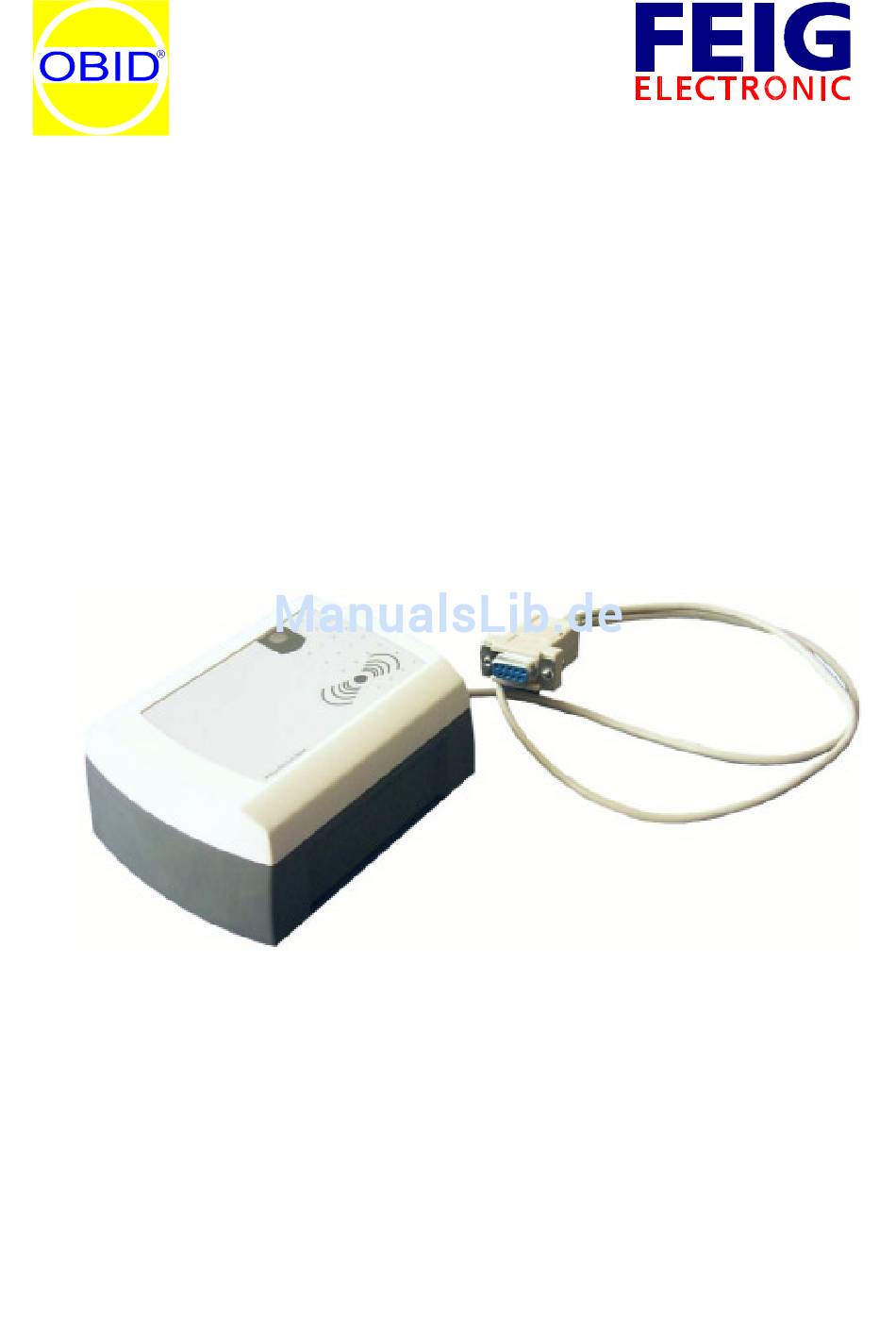

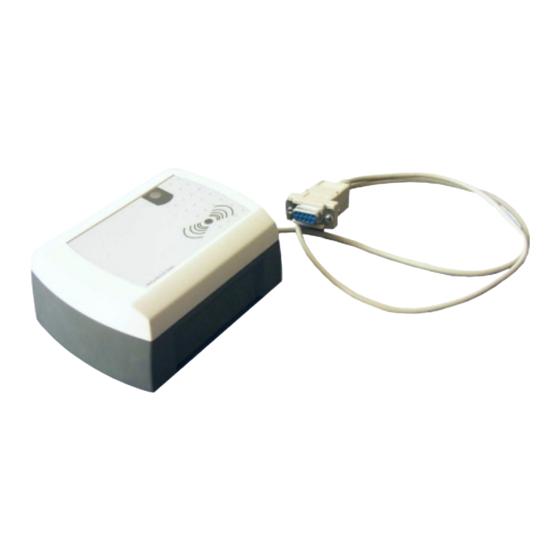

- Seite 1 Montageanleitung / Mounting Instruction ID RW02 Tischleser ID RW02 Desktop Reader ID RW02.ABCD-AT ID RW02.ABCD-PK ID RW02.B-GK (deutsch / english) M90891-1de-ID-B.doc...
- Seite 2 ® Identifikation System OBID deutsche Version ab Seite 3 english version from page 11 Seite 2 von 18 FEIG ELECTRONIC GmbH...
- Seite 3 Da sich Fehler, trotz aller Bemühungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar. FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenden Infor- mationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
-
Seite 4: Inhaltsverzeichnis
® Identifikation System OBID Inhalt 1. Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen ....5 2. Lieferumfang........................6 3. Montage........................7 4. Inbetriebnahme......................8 5. Technische Daten......................9 6. Gehäusemaße......................10 Seite 4 von 18 FEIG ELECTRONIC GmbH... -
Seite 5: Sicherheits- Und Warnhinweise - Vor Inbetriebnahme Unbedingt Lesen
• Gemischter Betrieb von Klein- und Niederspannung am Relaisausgang ist nicht zulässig. • Bei gewaltsamer Entfernung des Lesers kann die Steuerleitung (sofern das Relais be- nutzt wird) für die Tür/Torsteuerung kurzgeschlossen werden. Hierdurch ist ein unbefug- tes Öffnen der/des Tür/Tores möglich. FEIG ELECTRONIC GmbH Seite 5 von 18... -
Seite 6: Lieferumfang
® Identifikation System OBID Lieferumfang ID RW02 Tischgerät Klarsichtscheibchen Frontaufkleber Steckernetzteil 230 V AC auf 18 V AC Montageanleitung Seite 6 von 18 FEIG ELECTRONIC GmbH... -
Seite 7: Montage
Steckernetzteils). Eine besondere Polarität ist dabei nicht zu beachten. Abbildung 1: Vorbereiten des Steckernetzteils Anschluß der RS232 Schnittstelle: Der Anschluß der RS232 Schnittstelle an einen Leitrechner (Host) erfolgt über die 9 pol. D-Sub Buchse. FEIG ELECTRONIC GmbH Seite 7 von 18... -
Seite 8: Inbetriebnahme
Host sämtliche Funktionen zur Verfügung. ® Einzelheiten zum Funktionsumfang können dem "System-Handbuch der OBID ID RW-Familie" entnommen werden. Für die Geräte ID RW02.ABCD-PK und ID RW02.B-GK stehen zusätzlich die Funktionen des ® OBID CryptoCard Security-Management zur Verfügung Seite 8 von 18 FEIG ELECTRONIC GmbH... -
Seite 9: Technische Daten
(D-Sub Buchse mit 1,5 m Leitungslänge) • EEPROM 10.000 Schreibzyklen Werkskonfiguration: • asynchrone Schnittstelle: 9600 Baud, 8 Daten- 1 Stopbit, even Parity • LED-Betriebsanzeige orange ® OBID ID RW02.B-GK unterstützt nur den Transponder ID DTx.B FEIG ELECTRONIC GmbH Seite 9 von 18... -
Seite 10: Gehäusemaße
® Identifikation System OBID Gehäusemaße Abbildung 2: Abmessungen Seite 10 von 18 FEIG ELECTRONIC GmbH... - Seite 11 Composition of the information in this manual has been done to the best of our knowledge. FEIG ELECTRONIC GmbH does not guarantee the correctness and completeness of the details given in this manual and may not be held liable for damages ensuing from incorrect or incomplete information.
- Seite 12 ® Identifikation System OBID Contents 1. Safety instructions – please read carefully prior to initiation .......13 2. Components.......................14 3. Startup........................15 4. Starting........................16 5. Technical reader data ....................17 6. Casing dimensions....................18 Page 12 of 18 FEIG ELECTRONIC GmbH...
-
Seite 13: Safety Instructions - Please Read Carefully Prior To Initiation
• In case of a forced removal of the reader, the control line (as far as the relay is used) of the door/gate control may be shorted out and unauthorized opening becomes possible. FEIG ELECTRONIC GmbH Page 13 of 18... -
Seite 14: Components
® Identifikation System OBID Components ID RW02 Desktop-Reader transparent lid adhesive label Power supply 230 V AC ->18 V AC Installation Instruction Page 14 of 18 FEIG ELECTRONIC GmbH... -
Seite 15: Startup
Illustration 1: Preparing of the power supply Connection of the RS232 interface: The connection of the RS232 interface to a host computer can be done over the 9 pin D- Sub socket. FEIG ELECTRONIC GmbH Page 15 of 18... -
Seite 16: Starting
Details of the functions can be read in the “System Manual of the OBID ID RW-Family" For the units ID RW02.ABCD-PK and ID RW02.B-GK are additional functions available, like the ® OBID CryptoCard Security-Management Page 16 of 18 FEIG ELECTRONIC GmbH... -
Seite 17: Technical Reader Data
(D-Sub socket with 1,5 m connecting cable) • EEPROM 10.000 writing cycles Factory setting: • asynchronous interface: 9600 Baud, 8 Data- 1 Stop bit, even Parity • LED-status orange ® OBID ID RW02.B-GK supports only the ID DTx.B transponder- FEIG ELECTRONIC GmbH Page 17 of 18... -
Seite 18: Casing Dimensions
® Identifikation System OBID Casing dimensions Illustration 2: dimensions Page 18 of 18 FEIG ELECTRONIC GmbH...
