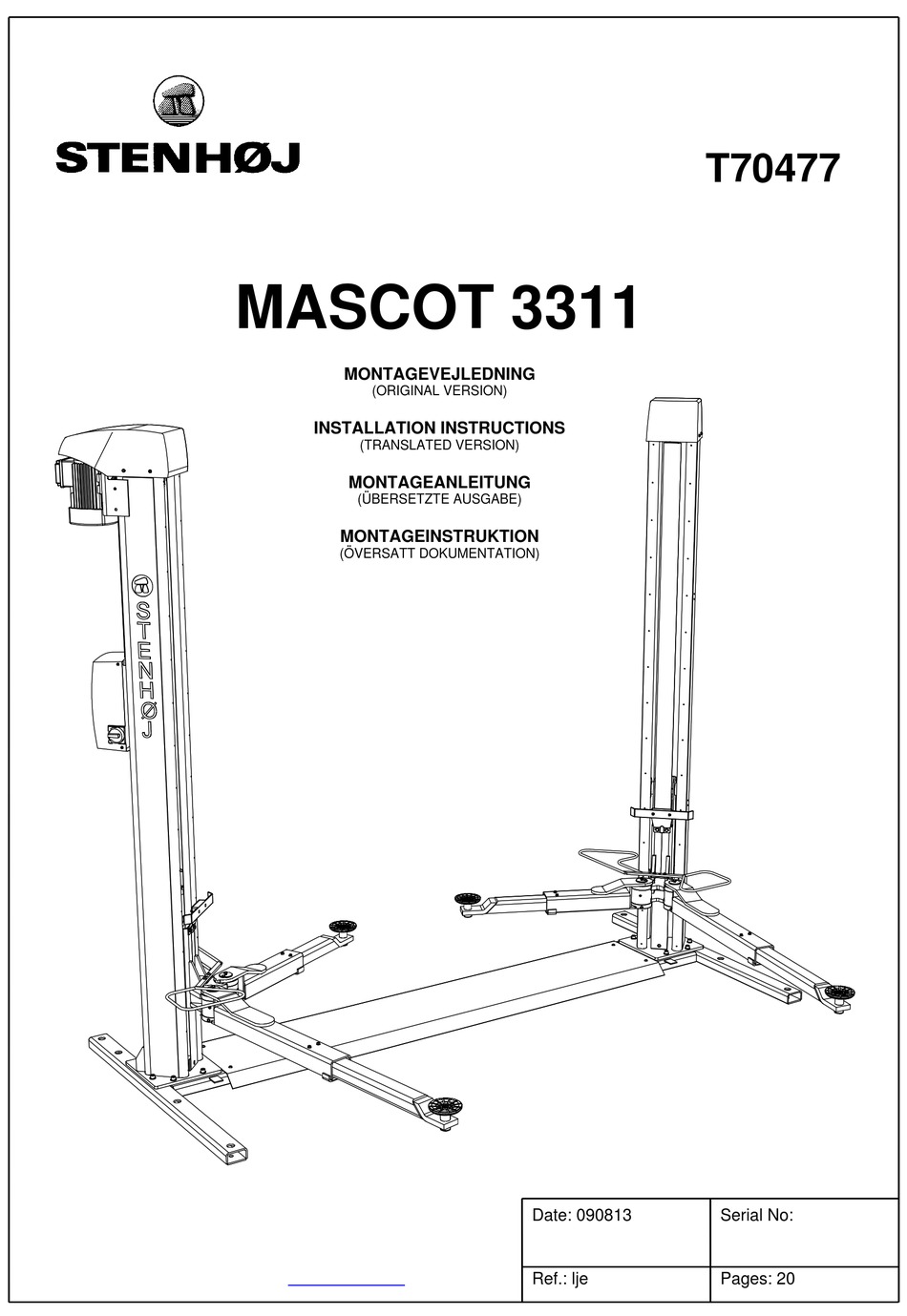

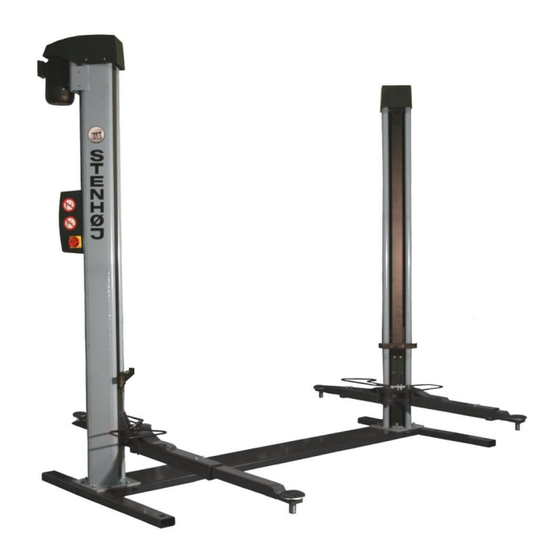

- Seite 1 T70477 MASCOT 3311 MONTAGEVEJLEDNING (ORIGINAL VERSION) INSTALLATION INSTRUCTIONS (TRANSLATED VERSION) MONTAGEANLEITUNG (ÜBERSETZTE AUSGABE) MONTAGEINSTRUKTION (ÖVERSATT DOKUMENTATION) Date: 090813 Serial No: Ref.: lje Pages: 20...
- Seite 2 T70477 MASCOT 3311 DANSK Denne montagevejledning viser punkt for punkt, hvordan man skal gå frem for at sikre montage og senere drift uden problemer. Det er derfor yderst vigtigt, at man tager sig tid til omhyggeligt at sikre sig, at de angivne tolerancer ikke overskrides, ellers fungerer løfteren ikke optimalt, og man får ikke den fulde udnyttelse af den.
- Seite 3 T70477 MASCOT 3311 DANSK Placér alle komponenter som vist. Det nødvendige værktøj. Placer bundrammer som angivet. NB: Iagttag nødvendig afstand til vægge. For at sikre, at bundrammerne placeres med den korrekte afstand, anbringes dækpladen som vist på begge bundrammer, og fastspændes med de medleverede skruer (pose 13).
- Seite 4 T70477 MASCOT 3311 Min 1000mm 2990 Revision:...
- Seite 5 T70477 MASCOT 3311 DANSK Anbring kædestrammer som vist mellem bundrammerne. Iagttag de angivne mål. Bor huller (ø8x70) i gulv gennem hullerne i kædestrammeren. Fastspænd kædestrammeren med de medleverede ekspansionsbolte (pose 12). Tilspændingsmoment: 35Nm (3,5 Kpm). Demontér søjlernes stålbånd. Læg kæden i bundrammerne.
- Seite 6 T70477 MASCOT 3311 Revision:...
- Seite 7 T70477 MASCOT 3311 DANSK Montér beslag i bunden af søjler som vist. Klip tråd imellem stol og fodplade på slavesøjle. Rejs slavesøjle som vist ved brug af hjælpeværktøj. Sæt en bolt løst i (pose 3). Smør bolten med fedt inden montering – dette gælder alle bolte fra pose 3.
- Seite 8 T70477 MASCOT 3311 Revision:...
- Seite 9 T70477 MASCOT 3311 DANSK Vip søjlen let og sæt kæden på. Rejs manøvresøjle (med hjælpeværktøj) og klip tråd mellem stol og fodplade. Justér de 2 søjlers stole i samme højde (x). Læg kæde om kædehjul på manøvresøjlen. OBS: Kæden skal være stram.
- Seite 10 T70477 MASCOT 3311 GREASE Revision:...
- Seite 11 T70477 MASCOT 3311 DANSK Stram kæden ved at trække i slavesøjlens lange arm og spænd bolt. Gentag dette for den korte arm. Tilspænding: 100 Nm (10 Kpm). Kontrollér at søjle står i lod Montér arm, nylonstyr og øjekrog som vist.
- Seite 12 T70477 MASCOT 3311 GREASE Revision:...
- Seite 13 T70477 MASCOT 3311 DANSK Wiren trækkes videre op gennem slavesøjlens nylonføringer, - og ud igennem toppladen. Montér wiren som vist (pose 7). Træk i wiren indtil anslag på manøvresøjlen rører afbryderrullen som vist. Finjustér. Træk kæden ned over arm som vist.
- Seite 14 T70477 MASCOT 3311 Revision:...
- Seite 15 T70477 MASCOT 3311 DANSK Demontér låg for styring Nettilslutning foretages af autoriseret installatør (el-diagram i styrekasse). Tryk på NED. Løfteren skal køre ned - hvis ikke, vendes til-ledninger i styrekassen. Check samtidig topstop og bund stop manuelt ved henholdsvis at trykke på OP og NED.
- Seite 16 T70477 MASCOT 3311 STOP Revision:...
- Seite 17 T70477 MASCOT 3311 DANSK Kædeafbryderkontrol foretages ved at tage kæden ud af indgreb. Løfteren må nu hverken kunne køre op eller ned. Montér gummilister (pose 9) som vist på bundrammerne - genmontér dækpladen. Bundstop i manøvresøjlen justeres, indtil stolen stopper 5 mm fra dækpladen for bundramme.
- Seite 18 T70477 MASCOT 3311 STOP Revision:...
- Seite 19 T70477 MASCOT 3311 DANSK Montér topskærme. Afprøv løfteren med belastning. Løfteren rengøres, brugeren instrueres grundigt. ENGLISH Fit top covers. Test the lift with load. Clean the lift and give the user thorough instructions. DEUTSCH Obere Abdeckung montieren. Die Bühne mit Belastung probelaufen.
