Montage der Konnect flex click 45 Blenden
Netzkabel ziehen!
Unplug the power cable!
Alle Kabel der Blenden durch vorgesehene Öffnung in der Frontblende führen. Blenden einrasten.
Wir empfehlen bei der Verwendung einer Kabelschlange Anschlussblenden mit 1 m oder 3 m Kabel
(Buchse / Stecker) zu bestücken.
Kabelschlange (Option) in Metallwinkel einhängen. Winkel mit zwei geeigneten Schrauben an der
Tischunterseite befestigen. Kabel ohne Überkreuzungen verlegen!
Lay all cables through provided openings at front panel. Snap-in the plates. When using a cable-snake
for cable management, we recommend connector plates with length of 1 m or 3 m (socket/plug).
Mount cable-snake (option) at metal angle. Screw the angle with two suitable screws underneath the table.
Lay all cables without overcrossing!
Anschlussblende ausbauen
Netzkabel ziehen!
Unplug the power cable!
Montage an Tischplatte
•
Das CablePort desk² duo kann über eine Tisch-Kabeldurchführung mit Ø 60 oder 80 mm gestellt
werden, damit Strom-und Datenkabel direkt nach unten geleitet werden können.
Eine Verwendung zwischen zwei angrenzenden Büro-Arbeitsplätzen ist ebenso möglich.
•
CablePort desk² duo can be placed directly over a cable outlet Ø 60 or 80 mm of an office work place,
to route power-and data-cables downwards. It can be placed between a pair of adjacent tables also.
/ Detach connector plate
/ Mounting at table
/ Installation of Konnect flex click 45 plates
Gerätegehäuse mit Steckdosen nicht öffnen!
Do not open casings with power sockets!
•

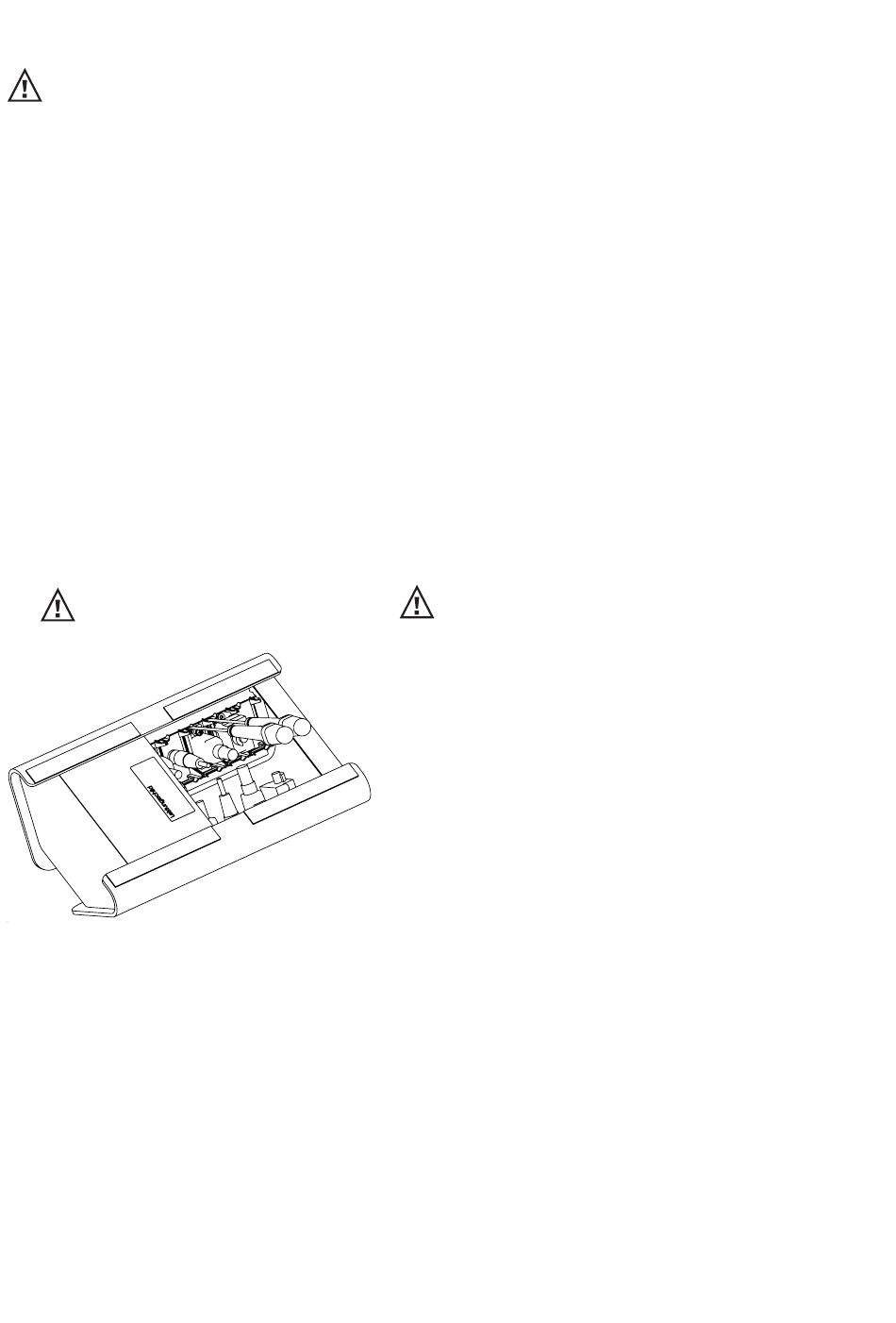

Tischanschlussfeld auf den Kopf stellen
•
Blende ausbauen: Rastnasen mit Werkzeug eindrücken
und vorsichtig aushebeln
•
Turn desk connector panel upside down
•
Detach adapter plate at the edge:
press click elements with tool and carefully disengage it,
remove plate
3
