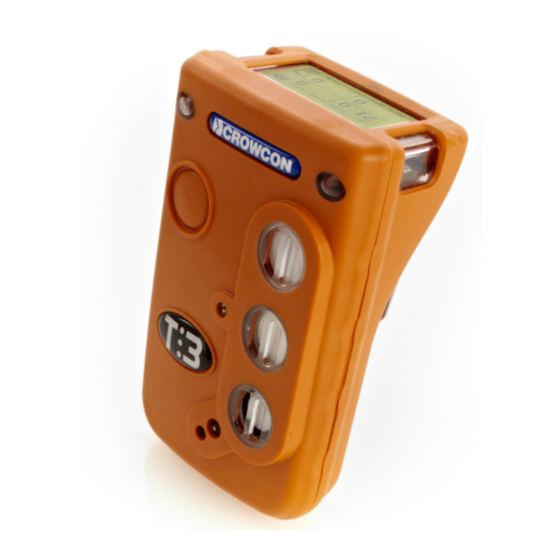

Crowcon Tetra 3 Bedienungsanleitung
Personen-multigas-warngerät
Verwandte Anleitungen für Crowcon Tetra 3
Inhaltszusammenfassung für Crowcon Tetra 3
- Seite 1 Tetra 3 Personen-Multigas-Warngerät Bedienungsanleitung PCE Deutschland GmbH Im Langel 4 59872 Meschede Telefon: 02903 976 990 E-Mail: info@pce-instruments.com Web: www.pce-instruments.com/deutsch/...
-
Seite 2: Sicherheitsinformationen
Zerti zierungsnummern: ten. Tetra 3 = Baseefa 05ATEX0187 Zone 2: Ein Bereich mit der Bezeichnung Zone 2 Tetra 3 = IECEx BAS 05.0059 enthält unter normalen Arbeitsbedingungen Die folgenden Informationen behandeln alle relevanten keine entzündlichen Konzentrationen an Punkte im Absatz 1.0.6 der Gesundheits- und... -
Seite 3: Inhaltsverzeichnis
Tetra 3 Personen-Multigas-Warngerät Inhalt Auspacken ......1 Kurzanleitung ..... .2 Einführung . -
Seite 5: Auspacken
Auspacken Tetra 3 Personen-Multigas-Warngerät Wir bedanken uns für den Kauf des neuen Tetra 3 Personal Multigas Monitor. Tetra 3 hat ein völlig neues, tragbares Gaswarngerät entwickelt, das Ihnen jahrelang zuverläs- sig gute Dienste leisten wird. Lesen Sie diese Anweisungen vor dem Gebrauch bitte aufmerksam durch. Bewahren Sie dieses Handbuch zur späteren Einsicht auf. -
Seite 6: Kurzanleitung
Bedientaste Vordere Abdeckung Einschalten Ihres Geräts Das Tetra 3 Gerät benötigt nur wenige Einrichtungsarbeiten. Führen Sie folgende einfache Schritte aus, um Ihr Gerät für den Einsatz vorzubereiten. 1. Sorgen Sie dafür, dass sich das Gerät in reiner Luft befindet. 2. 2.Einschalten Die Bedientaste gedrückt halten bis die... -
Seite 7: Tetra 3-Funktionsprüfung
Gerät das entsprechende Menü an. Drücken Sie einmal auf die Bedientaste, um den automatischen Nullabgleich zu bestätigen. Wird die Bedientaste nicht innerhalb von 10 Sekunden gedrückt, dann geht das Tetra 3 Gerät direkt in den Betriebsmodus, ohne dass eine Nulleinstellung durchgeführt wird. - Seite 8 Ihres Geräts vertraut. Sorgen Sie dafür, dass Sie die Gesundheits- und Sicherheits-vorschriften vor Ort im Alarmfall ausführen können. Rückmeldungssignale Im normalen Betriebsmodus gibt das Tetra 3 Gerät alle 10 Sekunden einen kurzen Ton ab. Zusätzlich blinkt das Symbol “OK”, um die einwandfreie Funktion anzuzeigen. 2. Im Alarmfall Alarmsignale Wenn die Gaskonzentrationen die Alarmgrenzwerte für die jeweils überwachten...
-
Seite 9: Gerät Abschalten Und Lagern
4 seg 20.8 Lagerbedingungen Um eine optimale Leistung und Lebensdauer der Sensoren zu gewährleisten, muss Ihr Tetra 3 Gerät in einem sicheren, gefahrenfreien Bereich bei 0-30°C, 10- 90%R.F. gelagert werden. 4. Zusätzliche Informationen Informationen zum Wiederaufladen der Batterie: Abschnitt III. -
Seite 10: Einführung
Tetra 3 I. Einführung Wir bedanken uns für den Kauf des neuen Tetra 3 Personal Multigas Monitor. Tetra 3 ist ein tragbares Multigas-Warngerät, das von Einzelpersonen getragen wird, die in Gefahrenbereichen wie z. B. geschlossenen Räumen arbeiten müssen. Es ist für die Gefahrenbereiche Zone 1 und 2 geeignet. -
Seite 11: Zuverlässiger Stoßschutz Und Ein Robustes Gehäuse
Betrieb gewährleistet wird. Software Die Verfahren, die beim Entwurf und der Entwicklung der Tetra 3 Software verwen- det wurden, garantieren ein hohes Maß an Verlässlichkeit und Robustheit. Das Tetra 3 Gerät wurde also als wirklich zuverlässiges Personen-Gaswarngerät konzipiert. Die internen Schaltungen bieten eine externe Überwachung, während die Software auf... -
Seite 12: Bedienung
Warnmeldung an. Das Gerät funktioniert weiter, sollte aber so bald wie möglich zwecks Kalibrierung eingeschickt werden. Tetra 3 kann über die Portables PC Software so eingerichtet werden, dass es sich automatisch abschaltet, wenn der Kalibriertermin überschritten wurde. Damit wird ein weiterer Betrieb des Geräts verhindert. - Seite 13 Nullabgleich Spitzen- und Zeitmittelwerten finden Sie im Abschnitt 2.4. Rückmeldungssignale Um den Anwender vom ordnungsgemäßen Betrieb des Geräts zu versichern, erzeugt das Tetra 3 Gerät alle 10 Sekunden einen kurzen Ton. Gleichzeitig blinkt das „OK”-Symbol auf. 2.3 Anzeigensymbole Batterie Full Bei voll geladener Batterie sind sechs schwarze Balken im Display zu sehen.
-
Seite 14: Displayoptionen
Displayoptionen Tetra 3 2.4 Displayoptionen Das Tetra 3 Gerät bietet zwei zusätzliche, wählbare Displays: Spitzenwert-Display Im Spitzenwertmodus zeigt das Gerät den höchsten gemessenen Wert für brennbare und toxische Gase, sowie den niedrigsten Messwert für Sauerstoff seit dem Einschalten des Geräts oder seit Löschung der letzten Spitzenwerte an. -
Seite 15: Protokollierung
Gaswerte Spitzen MITTELW Null Die Tetra 3 Bedienanzeige stellt das Symbol für Spitzenwert oder TWA dar und zeigt die gemessenen Gaswerte an. Nullabgleich Das Tetra 3 Gerät kann einen automatischen Nullabgleich ausführen, indem die Funktion Null aus dem Menü gewählt wird. Nach Abschluss des Nullabgleichs kehrt das Gerät wieder zum Normalbetrieb zurück. -
Seite 16: Batterien
Ladestatus an. Im Betriebsmodus zeigt das Batteriesymbol sechs Balken an, wenn es vollständig aufgeladen ist. 4. Entfernen Sie das Tetra 3 Gerät aus dem Ladegerät und schalten Sie es zum Gebrauch ein. Batterie vollständig geladen Tetra Warnmeldung... -
Seite 17: Alarmanzeigen
Im Falle eines Zeitmittelwertalarms (TWA) Falls der 15-Minuten- oder 8-Stunden-Zeitmittelwertalarm aus- gelöst wurde, geht das Tetra 3 Gerät in den Alarmzustand über und zeigt das TWA-Symbol und die Giftgaskonzentration an. Weder der 15-Minuten-Alarm noch der 8-Stunden-Alarm kann gelöscht werden. -
Seite 18: Befestigungszubehör
Tetra 3 V. Befestigungszubehör Gürtelclip Das Tetra 3 Gerät hat auf der Rückseite eine robuste Alligatorklemme. Durch Anheben des kleinen Hebels kann das Gerät leichter am Gürtel befestigt werden. Universal-Halterung Crowcon liefert eine Universal-Halterung, die ein Tragen des Geräts entweder auf der Brust oder auf der Schulter ermöglicht. -
Seite 19: Ansaugen Von Proben
Der Probenschlauch hat normalerweise eine Länge von 2 m. Längere Probenschläuche sind erhältlich, vergrößern jedoch den Zeitraum, den die Probe benötigt, um vom Ort der Gasentnahme zum Tetra 3 Gerät zu gelangen. Daher wird bei langen Schläuchen ein Test der Ansprechzeit empfohlen. Ein Gas mit bekannter Konzentration wird unter Verwendung der vollen Schlauchlänge angesaugt und die Zeit gemessen, bis der Sensor den bereits... - Seite 20 Diffusionsgeräte Bei der Verwendung des manuellen Ansaug-Sets muss auf ein regelmäßiges Ansaugen geachtet werden. Crowcon empfiehlt den Balg einmal pro Sekunde zu drücken, um eine Fließrate von ca. 0,5 – 1 Liter pro Minute zu erreichen. Für jede Probe sollte mindestens 10 mal gepumpt werden.
-
Seite 21: Durchführung Des Gastests
Es kann bei Tetra 3 Geräten verwendet werden, die Sensoren für brennbare Gase, Sauerstoff, Kohlenmonoxid und Schwefelwasserstoff haben, und alle Tetra 3 Geräte mit diesen Sensoren können mit Hilfe des Sets getestet werden. 6.1 Der Gastest Beim Gastest wird überprüft, ob der Sensor innerhalb der vorgegebenen Zeitgrenzen auf ein angewendetes Gas mit einer bekannten Zusammensetzung anspricht. -
Seite 22: Durchführung Einer Vorort-Kalibrierungsprüfung
Zur Durchführung einer Vorort-Kalibrierungsprüfung müssen Sie bei Ihrem Tetra 3 Gerät höchstens 15 Minuten bevor Sie den Anweisungen für die Gasprüfung fol- gen, zuerst einen Nullabgleich durchführen. 1. Führen Sie die Schritte 1 bis 3 aus 6.2 aus, Tetra 3 zeigt eine alternierende Bildschirmmeldung an: Kalibrieren? Zur Bestätigung... -
Seite 23: Fehlersuche Gastest/Kalibrierung
Keine Reaktion auf Gase Gaszylinder leer Anzeige prüfen, Zylinder ggf. ersetzen Schlauch blockiert oder Sicherstellen, dass Gasstrom geknickt nicht behindert wird Tetra 3 besteht Gastest Gaszylinder leer Anzeige prüfen, Zylinder nicht ggf. ersetzen Gaszylinder abgelaufen Datum überprüfen und ggf. Zylinder ersetzen... - Seite 24 Nullabgleich aus Menü geht aber nicht in den durchgeführt wählen Zur Rekonfiguration Kalibriermodus über Tetra 3 Version ohne Vorort- einschicken Kalibrierung. Hinweis: Entfernen Sie den Abzug vom Gaszylinder, wenn er für eine längere Zeit nicht verwendet wird. Teileliste siehe Abschnitt XI.
-
Seite 25: Instandhaltung Und Kalibrierung
Einsatzbedingungen ausgelegt. Einige kleinere Instandhaltungsaufgaben sollten jedoch durchgeführt werden. Allgemein Um das Display und die Bedientaste sauber zu halten, muss das Tetra 3 Gerät regelmäßig mit einem feuchten Tuch abgewischt werden. Bevor man den Instrumentkasten öffnet, um alle internen Bestandteile zu ändern, ist es wesentlich, Vorsichtsmaßnahmen zu treffen, um ESD Schutz sicherzustellen. -
Seite 26: Pc-Schnittstelle Und Software
1. Installieren Sie die Portables PC Software auf dem PC und befestigen Sie das RS232-Kabel am Ladegerät und am PC. 2. Schalten Sie das Tetra 3 Gerät ein und stellen Sie es in das Ladegerät; dabei muss es senkrecht sein, das Display muss nach vorne zeigen. -
Seite 27: I-Modul-Austausch
Tetra 3 i-Modul Austausch IX. i-Modul Austausch Sorgen Sie dafür, dass Sie sich in einem gefahrenfreien (sicheren) Bereich befinden. Schalten Sie das Gerät aus 2. Entfernen sie ggf. alle Zubehörteile, z. B. Pumpenadapter. 3. Entfernen Sie die Abdeckung, indem Sie die vier M3-Schrauben lösen, wie es in der Zeichnung im Punkt gezeigt wird. -
Seite 28: Das Tetra 3 Gerät Wieder Zusammenbauen
Flachkabel sauber unter den i-Modulen und dem Hauptgerät zusammengefaltet sind. Bringen Sie die Batterie und den Plastikhalter wieder an ihren ursprünglichen Ort. 2. Schalten Sie Ihr Tetra 3 Gerät ein. Der neue Sensor wird automatisch erkannt. Kontrollieren Sie, ob alle Filter und Dichtungen in gutem Zustand sind. -
Seite 29: Technische Daten
Tetra 3 Technische Daten X. Technische Daten Abmessungen 71 x 114 x 48 mm Gewicht 295 g Gerät einschl. Gürtelhalter und 3 Sensoren. Gehäuse, Schutzart Schutzarten IP65 IP67 Betriebstemperatur -20°C bis +55°C Feuchte 0-99% R.F., nicht kondensierend für Dauerbetrieb Display 128 x 64 Pixel Funktionsprüfung... -
Seite 30: Zubehör Und Ersatzteile
C03327 4-Gas-Gemisch für Gastest-Zubehör-Set, 34 Liter Flasche 50%UEG Methan, 250ppm Kohlenmonoxid, 15ppm Schwefelwasserstoff, 18% Sauerstoffbilanz Stickstoff. Für das Kalibrierungsgas wenden Sie sich bitte an Crowcon, da die benötigten Gase von Ihrer Sensorkombination abhängen. Einweg-Ladegeräte C011018 Einweg-Ladegerät mit 12 V DC Eingangsleistung C011020 Einweg-Ladegerät mit 230 V Stromversorgung, UK-Art... - Seite 31 Tetra 3 Zubehör und Ersatzteile Zubehör für die Probennahme: S011952 Ansaugplatte M04897 Ansaugplatte und Dichtung C01757 Teleskop-Ansaugsonde C01097 1 m Probensonde M04032 Ansaugschlauch (bitte Länge in m angeben) C03328 6 m Ansaugschlauch C01245 Wasserabscheider Tragezubehör: C01952 Universal-Halterung C01843 Schultergurt C01844...
-
Seite 32: Fehlersuchanleitung
Fehlersuchanleitung Tetra 3 XII. Fehlersuchanleitung Symptom/ Ursache Abhilfe Fehlermeldung Gerät schaltet sich nicht ein Leere Batterie. Batterie ersetzen bzw. aufladen. Kein Rückmeldungssignal Funktion deaktiviert. Mit PC-Software neu konfigurieren. Gaswertanzeigen, obwohl kein Nullpunkt- Gerät in reiner Luft neu Gas vorhanden ist abweichung. -
Seite 33: Anhang: Einschränkungen Bei Den
Appendix: Einschränkungen bei den Sensoren Einschränkungen bei den Sensoren Die Sensoren, die im Tetra 3 Gerät verwendet werden, unterliegen gewissen Beschränkungen, die für alle Gassensoren gelten. Daher sollte sich der Anwender mit den folgenden Informationen vertraut machen. Crowcon kann für bestimmte Einsatzsituationen Ratschläge geben und alternative Sensoren vorschlagen, wenn...
