Hinweise
PFLEGE UND WARTUNG
1. Zur täglichen Reinigung verwenden Sie haushaltsübliche Putzmittel und ein
weiches Tuch. Verwenden Sie keinesfalls Aceton-, Formaldehyd – und/oder
ammoniakhaltige Reinigungsmittel.
2. Beachten Sie die Montage- und Installationsanleitung zur Saunasteuerung
und zum Saunaofen. Diese wird zusammen mit der Steuerung und dem
Saunaofen mitgeliefert. Die dort vorgegebenen Sicherheitsabstände sind
zwingend einzuhalten.
3. Trennen Sie die Strom- und Wasserversorgung nach jeder Benutzung.
SERVICE
1. Aufbau, Montage und Versiegelung darf nur durch Fachpersonal, welches
speziell im Bereich Whirlpools, Saunen und Dampfduschen qualifiziert ist,
2. Unsere Produkte müssen nach erfolgter Montage und vor der Inbetrieb-
nahme, versiegelt werden, um eine Dichtigkeit zu gewährleisten.
3. Alle Verbindungen sind nur vormontiert und müssen vor der endgültigen
Inbetriebnahme gegebenenfalls nachgezogen beziehungsweise
nachgedichtet werden.
erfolgen.

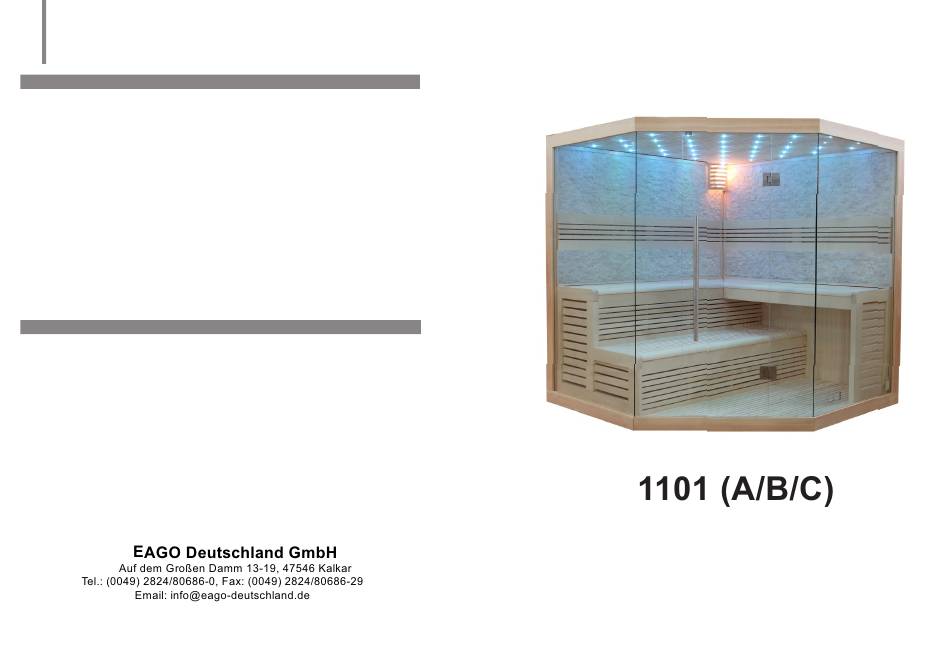

EO-SPA Sauna
Installations- und Bedienungsanleitung

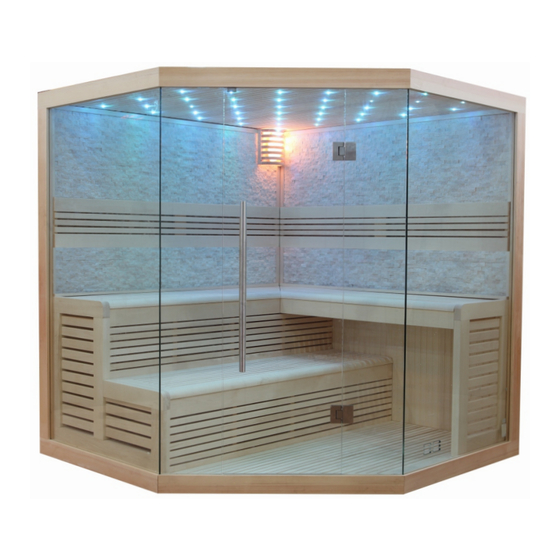

Sauna Bellagio
WS-1101 (A/B/C)
Inhaltsverzeichnis
Verwandte Anleitungen für EAGO EO-SPA 1101A
Inhaltszusammenfassung für EAGO EO-SPA 1101A
- Seite 1 Hinweise EO-SPA Sauna PFLEGE UND WARTUNG Installations- und Bedienungsanleitung 1. Zur täglichen Reinigung verwenden Sie haushaltsübliche Putzmittel und ein weiches Tuch. Verwenden Sie keinesfalls Aceton-, Formaldehyd – und/oder ammoniakhaltige Reinigungsmittel. 2. Beachten Sie die Montage- und Installationsanleitung zur Saunasteuerung und zum Saunaofen. Diese wird zusammen mit der Steuerung und dem Saunaofen mitgeliefert.
-
Seite 2: Vorsichtsmaßnahmen
- die in der Montage- und Bedienungsanleitung aufgeführten Punkte für - die Sicherheitshinweise nicht eingehalten werden • Wir behalten uns ausdrücklich Änderungen vor Bei Störungen und Fehlfunktionen verständigen Sie bitte Ihren Händler vor Ort, zur Störungsbeseitigung. EAGO Deutschland GmbH hält sich alle Rechte vor. Stand: Oktober 2015. - Seite 3 MONTAGE-MATERIAL 1. Dachabdeckung 13. Bodenabdeckung 2. Himmel 14. Bodenrahmen 3. linke und rechte Seitenwand 15. rechtes Seitenglas 4. Nackenstütze 16. rechtes feststehendes Seitenglas 5. Linke Seitenverkleidung 17. Glastür 6. Rechte Seitenverkleidung 18. linkes feststehendes Seitenglas 7. Rahmen für Sitzbank 1 19.
-
Seite 4: Elektroanschluss
Vorbereitungen Übersicht INSTALLATIONSSCHRITTE ELEKTROANSCHLUSS Netzspannung Frequenzstärke Nennleistung Nennstrom 1. Legen Sie den Bodenrahmen auf den Fußboden. Stellen Sie sicher das der Boden richtig ausgerichtet ist bevor Sie mit der Installation fortfahren. 2. Stellen Sie die linke seitenwand und die Rückwand auf den Boden und AC220V 50/60Hz 9000W... - Seite 5 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 4. Installieren Sie folgende Kabel und benutzen Sie dazu die vorhandenen 6. Stellen Sie die dir Glasfront mit der Tür vor die Sauna. Danach schrauben Sie diese Kabelkanäle: Anschlusskabel, Kabel für Temperatursensor, das Kabel für den mit dem Bodenrahmen, sowie mit dem Himmel fest.
- Seite 6 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 9. Nehmen Sie nun die restlichen Verschraubungen des Himmels vor. 11. Setzten Sie die rechte Sitzbankverkleidung auf den Bodenrahmen. hängen Sie 10. Stellen Sie die linke Sitzbankverkleidung auf den Bodenrahmen. Hängen Sie nun den Rahmen der Sitzbank 2 in die Halterung der rechten Rückwand. den Rahmen der Sitzbank 1 in die Halterung der linken Rückwand.
- Seite 7 Installation Installation INSTALLATIONSSCHRITTE INSTALLATIONSSCHRITTE 13. Befestigen Sie die Sitzbänke auf die Rahmenkonstruktionen. 16. Legen Sie zum Schluss die Dachabdeckung auf die Sauna und 14. Montieren Sie, wie unten abgebildet, die Nackenstützen an die jeweiligen verschrauben diese mit dem Himmel. Rückwände. Der Aufbau der Sauna ist abgeschlossen.
- Seite 8 Installation Installation INSTALLATION EOS BEDIENELEMENT INSTALLATION EOS BEDIENELEMENT Installationsmöglichkeiten des EOS Bedienelementes 1. Installation an der Hauswand (ggf. wird eine andere Kabellänge benötigt). Kabel Deckenlampe Temperatursensor Stromversorgung Kabel Saunaofen...
-
Seite 9: Installation Des Temperatursensors
Installation Installation INSTALLATION DES TEMPERATURSENSORS INSTALLATION HARVIA BEDIENELEMENT (optional) Installationsschema bei dem Harvia Bedienelement Montage des Temperatursensors in der Kabine HARVIA indoor control panel controller electricbox Diagramm für die Bitte schauen Sie sich dieses Diagramm an, bevor Sie die (pls refer this diagram to finish sauna roon cable Bitte folgen Sie den Kabelanordnungen im inneren der Sauna IÑ... - Seite 10 Bedienung Bedienung Erstinbetriebnahme Anleitungen zum Saunieren Damit das Saunen angenehm ist, muss für die Hygiene in der Saunakabine Beim ersten Erwärmen sondern sich von Saunaofen und Steinen Gerüche gesorgt werden. Wir empfehlen in der Sauna auf Saunatüchern zu sitzen, ab. Um diese zu entfernen, muss die Saunakabine gründlich gelüftet damit der Schweiß...
- Seite 11 Bedienung Bedienung Aufguss Notizen _________________________ Die Saunaluft trocknet bei Erwärmung aus, daher sollte zur Erlangung einer angenehmen Luftfeuchtigkeit, auf die heißen Steine des Saunaofens _________________________ Wasser gegossen werden. Die Auswirkungen von Hitze und Dampf sind von Mensch zu Mensch _________________________ unterschiedlich –...
