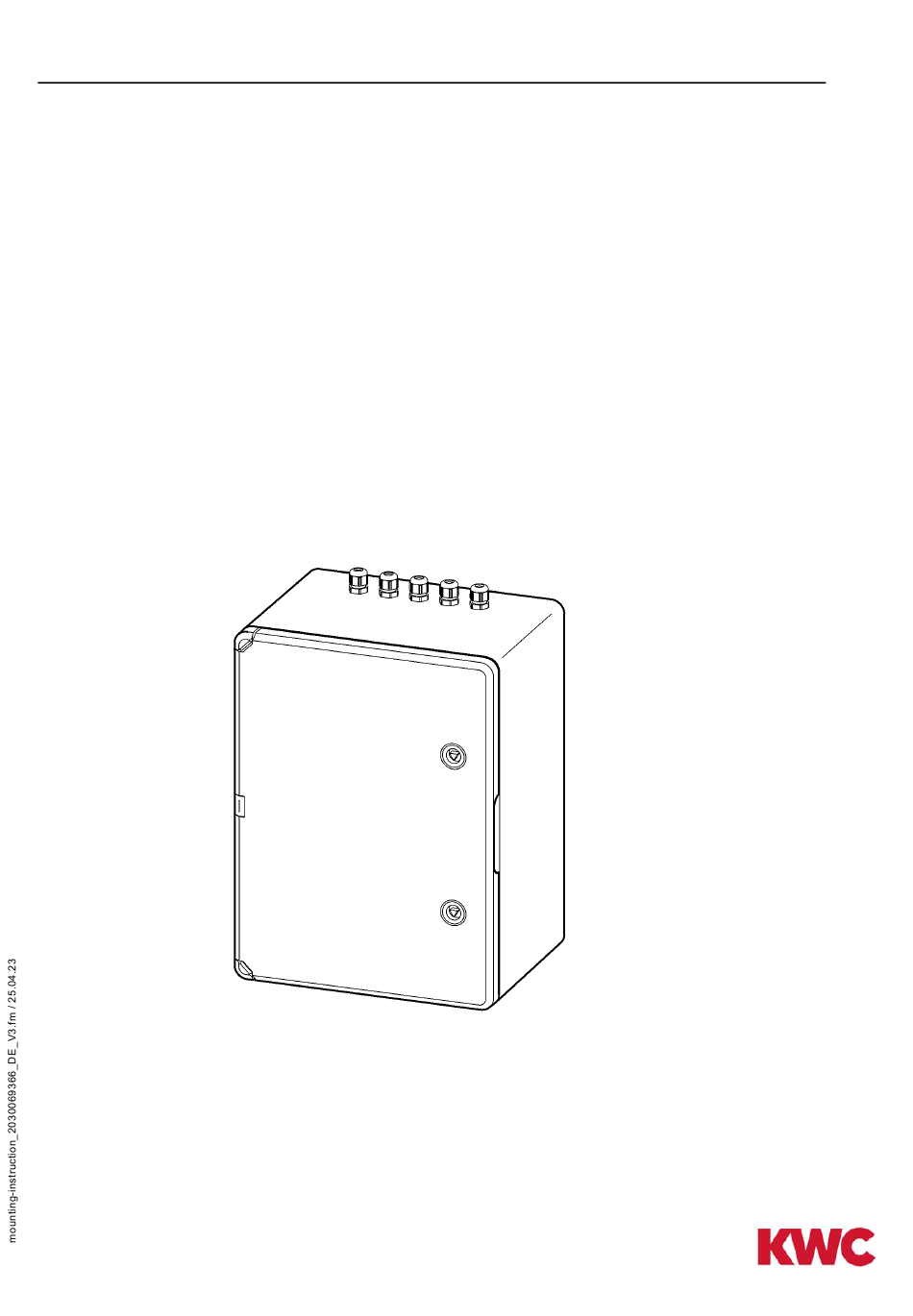

- Seite 1 Montage- und Betriebsanleitung Steuerschrank ECC2 Best.-Nr.: 2030069338 ZA3OP0035 Best.-Nr.: 2030072185 ZA3OP0036..Inklusive GLT - Datenprotokolle...
- Seite 2 Inhaltsverzeichnis Abkürzungen und Einheiten ......3 Zeichenerklärung ........3 Gewährleistung.
-
Seite 3: Abkürzungen Und Einheiten
Abkürzungen und Einheiten Durchmesser nominal in mm Residual Current Protective Device, Fehlerstromschutzschalter SELV Safety Extra Low Voltage, Schutzkleinspannung Best.-Nr. Aquarotter-Bestellnummer Umrechnung 1 mm = 0,03937 Zoll 1 Zoll = 25,4 mm Alle Längenangaben in Grafiken sind in mm angegeben. Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. -
Seite 4: Wichtige Hinweise
• Alle Arbeiten im spannungsfreien Zustand durchführen. Änderungen sind vorbehalten. Anwendung ECC2 Funktionscontroller - A3000 open als Wandaufbauinstallation im Wandschrank inklusive Hauptschalter. Zum Anschluss von AQUA 3000 open Armaturen/Systemelektronikmodulen zwecks Spannungsversorgung und externer Steuerung, wie Armatureneinstellung und Kommunikation. Mit USB - Schnittstelle für offline Datentransport zum PC, Schnittstellen für optionales Erweiterungsmodul (I/O), Funkmodul (GSM) und... - Seite 5 Maße Montage Warnung! • Den Elektroanschluss mit einem Fehlerstromschutzschalter (RCD) absichern. Nichtbeachtung kann Lebensgefahr oder Sachschäden bewirken, z. B. durch elektrischen Schlag oder Feuer. ☞ Alle Kabel in einem Leerrohr verlegen. ☞ Zum Schutz der Fliesen beim Anzeichnen und Bohren der Markierungen ein Kreppband nutzen.
- Seite 6 Die Bohrungen markieren. Entsprechend den Markierungen bohren. Die Dübel einsetzen. Den Wandschrank anschrauben. Alle Kabel nach Klemman- schlussplan anklemmen. 4× - 6 -...
-
Seite 7: Ersatzteile
10. Ersatzteile Bezeichnung Best.-Nr. ECC2-Funktionscontroller (60 W) mit Ethernet-Anschluss ..2000108123 ECC2-Funktionscontroller (60 W) mit Ethernet-Anschluss ung GLT-Datenprotokolle ..2030016282 Hauptschalter ....auf Anfrage Zubehör... - Seite 8 Australia Italy United Kingdom PR Kitchen and KWC Austria GmbH KWC DVS Ltd - Northern Office Water Systems Pty Ltd 6971 Hard, Austria Barlborough S43 4PZ Dandenong South VIC 3175 Numero Verde +39 800 789 233 Phone +44 1246 450 255...
