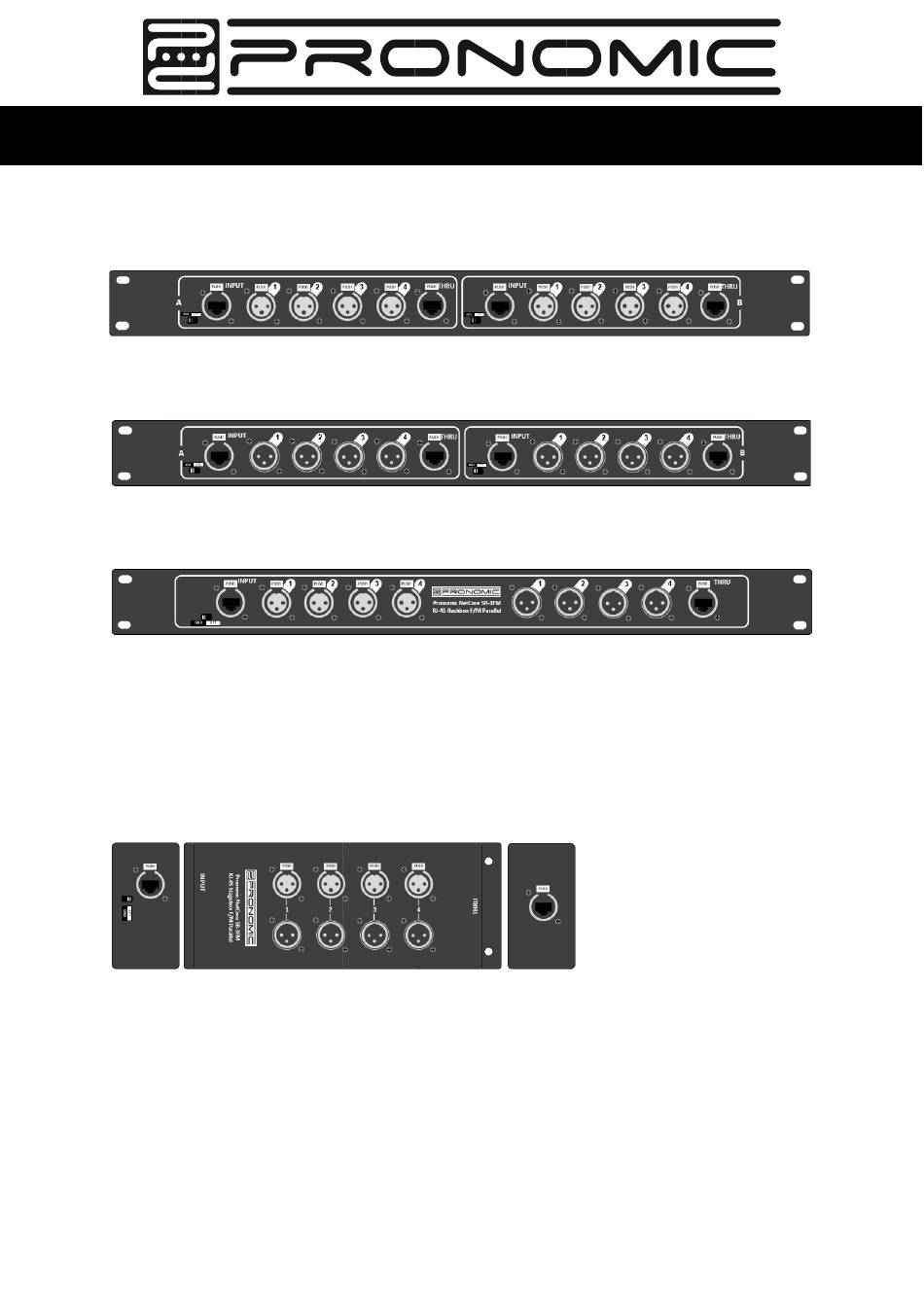

- Seite 1 Die NetCore Produktfamilie GERMAN Version Die Varianten für den Rackeinbau 00089944 Pronomic NetCore SR-3F RJ-45 Rackbox F/F Dual 00089925 Pronomic NetCore SR-3M RJ-45 Rackbox M/M Dual 00085727 Pronomic NetCore SR-3FM RJ-45 Rackbox F/M Parallel Die Varianten für den mobilen Bedarf...
- Seite 2 NetCore 00058780 Pronomic NetCore SB-3F Multicore-Stagebox female 00058781 Pronomic NetCore SB-3M Multicore-Stagebox male 00058778 Pronomic NetCore SP-3F Multicore-Spliss female 00058779 Pronomic NetCore SP-3M Multicore-Spliss male...
- Seite 3 NetCore Bedienungsanleitung GERMAN Version 11/2022 © 2022 Diese Bedienungsanleitung ist urheberrechtlich geschützt. Die Vervielfältigung dieser Bedienngsanleitung, auch auszugsweise, ist nur mit Genehmigung der Musikhaus Kirstein GmbH gestattet. Gleiches gilt für die Vervielfältigung oder das Kopieren von Bildern, auch in geänderter Form. Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
-
Seite 4: Sicherheitsvorkehrungen Und Vorsichtsmaßnahmen
NetCore Sicherheitsvorkehrungen und Vorsichtsmaßnahmen Stellen Sie das Gerät immer auf geradem Untergrund sicher ab, um Verletzungen durch Umfallen des Geräts zu vermeiden. Legen Sie keine Geräte, die sich erhitzen können (z.B. Beleuchtungseinrichtungen oder Nebelmaschinen) auf das Gerät. Reinigen Sie das Gerät nicht mit aggressiven Reinigungsmitteln auf chemischer Basis oder anderen Lösungsmitteln. -
Seite 5: Produktinformationen
Als universelles Verkabelungssystem mit simpler Handhabung können die unterschiedlichen Modelle der NetCore Serie Ihnen bei einer Vielzahl von Problemen helfen. Egal ob Sie diese bei einer Festinstallation einsetzen oder für eine mobile Lösung bei Konzerten oder Messen verwenden – die NetCore Serie ist auf Ihre individuellen Bedürfnisse zugeschnitten! -
Seite 6: Einsatzbereiche
NetCore ANSCHLÜSSE Signalanschlüsse: Die Signalanschlüsse sind alle als 3-Pol XLR Anschlüsse ausgeführt. Je nach Modell handelt es sich um XLR-female, XLR-male oder bei den parallel Boxen, um die Kombination von beiden. Hier speisen Sie das Signal ein (XLR-female) oder leiten es weiter (XLR-male). INPUT: Am INPUT (RJ-45) stecken Sie das Netzwerkkabel an, das von Ihrem Einspeisepunkt kommt THRU:... - Seite 7 NetCore Als Stagebox und Rackbox für Pulte, Lautsprecher und Drahtlosfunkempfänger Anschließen von Mehrkanalanwendungen wie Delaylines, Monitor-Ampracks Anschließen von Endstufen für Bühnentechnik wie Linearrays oder ähnliche Beschallungssysteme Anbindung von InEar-Monitoren und Funkmikrofonempfängern in Gruppen Anschließen von Mixern und Submixern für Musik Alles was strukturiert verkabelt werden muss Als Festinstallation in Gebäuden mit nötiger Infrastruktur Anbindung von Studios an Proberäume...
- Seite 8 The NetCore product family ENGLISH Version The variants for rack mounting 00089944 Pronomic NetCore SR-3F RJ-45 Rackbox F/F Dual 00089925 Pronomic NetCore SR-3M RJ-45 Rackbox M/M Dual 00085727 Pronomic NetCore SR-3FM RJ-45 Rackbox F/M Parallel The variants for mobile usage...
- Seite 9 NetCore 00058780 Pronomic NetCore SB-3F Multicore Stagebox female 00058781 Pronomic NetCore SB-3M Multicore Stagebox male 00058778 Pronomic NetCore SP-3F Multicore Split Female 00058779 Pronomic NetCore SP-3M Multicore Split Male...
- Seite 10 NetCore Operating instructions ENGLISH Version 11/2022 © 2022 Thank you for choosing this product. To ensure that you are completely satisfied with this product, please read these operating instructions carefully before using our product. Keep these operating instructions in a safe place. The operating instructions must be passed on to all subsequent users.
- Seite 11 NetCore Safety precautions and precautionary measures Always place the appliance securely on a level surface to avoid injury from the appliance falling over. Do not place any devices that can heat up (e.g. lighting equipment or fog machines) on the unit. Do not clean the unit with aggressive chemical-based cleaning agents or other solvents.
-
Seite 12: Product Information
NetCore Product information: NetCore is a versatile multicore system that can distribute up to four separate signals. Distribution is via a CAT line to transmit audio, intercom or DMX signals. The type of signal is irrelevant. It is important to note that it is always a direct 1:1 connection via a Cat line (there must be no active devices such as a network switch or similar devices in the signal chain). -
Seite 13: Areas Of Application
NetCore Ground/Lift switch: You can prevent ground loops with the ground lift switch. If you operate the rack box together with other units in a 19" rack, the switch should be in the "Ground" position. If you notice hum in the audio system, move the switch to "Lift". - Seite 14 NetCore GERMAN / ENGLISH Anwendungsbeispiele/ Usage examples...
- Seite 15 NetCore...
- Seite 16 NetCore...
-
Seite 17: Schaltpläne/Circuit Diagrams
NetCore Schaltpläne/Circuit diagrams: 00089944 Pronomic NetCore SR-3F RJ-45 Rackbox F/F Dual Channel A and B are identical Ethercon RJ-45 XLR Female 00089925 Pronomic NetCore SR-3M RJ-45 Rackbox M/M Dual Channel A and B are identical Ethercon RJ-45 XLR Male... -
Seite 18: Weee Declaration
NetCore 00085727 Pronomic NetCore SR-3FM RJ-45 Rackbox F/M Parallel 00085739 Pronomic NetCore SB-3FM RJ-45 Stagebox F/M Parallel XLR Female Ethercon RJ-45 XLR Male WEEE Declaration (Waste of Electrical and Electronic Equipment) Your product has been designed and manufactured using high quality materials and components that are recyclable and reusable.
