LS1024RP / LS1524RP / LS2024RP
——
——
——
——
Wasserdichter Solarladeregler
Betriebsanleitung
Vielen Dank, dass Sie unser Produkt gewählt haben!
Diese Anleitung beinhaltet wichtige Informationen bezüglich
Montage, Installation und Handhabung. Bitte lesen Sie die
Bedienungsanleitung sorgfältig, bevor Sie das Produkt
benutzen und achten Sie auf die empfohlenen
Sicherheitsvorkehrungen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WESTECH LS1024RP
Inhaltszusammenfassung für WESTECH LS1024RP
- Seite 1 LS1024RP / LS1524RP / LS2024RP —— —— —— —— Wasserdichter Solarladeregler Betriebsanleitung Vielen Dank, dass Sie unser Produkt gewählt haben! Diese Anleitung beinhaltet wichtige Informationen bezüglich Montage, Installation und Handhabung. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Produkt benutzen und achten Sie auf die empfohlenen Sicherheitsvorkehrungen.
-
Seite 3: Leistungsbeschreibung
LandStar LS1024RP / LS1524RP / LS2024RP —— —— —— —— Wasserdichter Solarladeregler Leistungsbeschreibung Systemspannung 12 / 24VDC* Maximum PV Eingangsspannung Nominaler Lade / Verbraucherstrom LS1024RP LS1524RP LS2024RP * Der Laderegler erkennt die Systemspannung beim Batterieanschluss. Liegt die Batteriespannung unter 18 Volt dann erkennt der Regler dasSystem als. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Sicherheitsinformationen ......1 2 Allgemeine Hinweise ..........2 2.1 Übersicht .............2 2.2 Produkteigenschaften...........3 3 Installationsanweisung ..........4 3.1 Allgemeine Installationshinweise ......4 3.2 Montage ..............4 3.3 Elektrischer Anschluss ........6 4 Bedienung ..............10 4.1 PWM Technologie..........10 4.2 Batterieladezustand..........10 4.3 LED Anzeigen ...........12 4.4 Einstellung ............14 5 Schutzvorkehrungen, Fehlerbehebung, Wartung ..15 5.1 Schutzvorkehrungen ..........15... -
Seite 5: Wichtige Sicherheitsinformationen
1 Wichtige Sicherheitsinformationen Bewahren Sie diese Anleitung gut auf! Diese Anleitung enthält Installations- und Bedienungsanleitung, sowie wichtige Sicherheitsinformationen. Die folgenden Symbole werden in der Anleitung benutzt um potentiell gefährliche, oder besonders wichtige Sicherheitsanweisungen zu markieren. Bitte lesen Sie die Anleitung sehr sorgfältig, wenn sie auf eines dieser Symbole stoßen. -
Seite 6: Allgemeine Hinweise
2 Allgemeine Hinweise 2.1 Übersicht Vielen Dank, dass Sie sich für einen LandStar Solar-Laderegler entschieden haben, der mit neuester Digitaltechnik vollautomatisch arbeitet. Die Ladung mit Pulsweitenmodulation (PWM) kann die Batterielebensdauer erheblich verlängern. Die besonderen Merkmale sind im Folgenden aufgeführt: • 12V / 24V automatische Spannungserkennung •Hoch effiziente PWM Lademethode, erhöht die Batterielebensdauer und verbessert die Solarsystem Performance. -
Seite 7: Produktinformationen

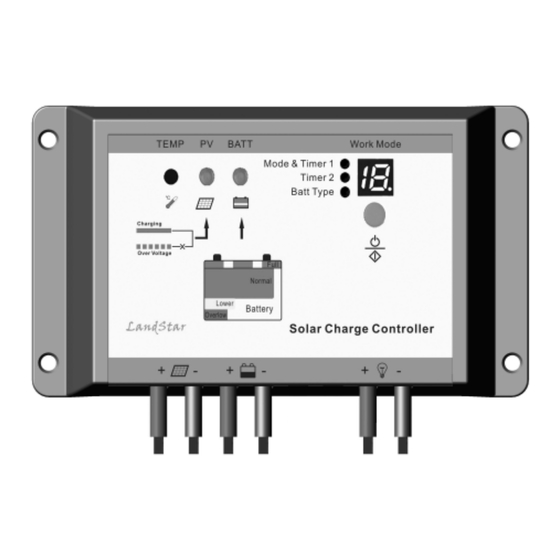

2.2 Produktinformationen Bild 2-1 Land Star 1 –Temperatursensor Regelt Lade-und Entladestrom temperaturabhängig – Lade LED Die LED zeigt an, ob die Batterie geladen wird oder wenn die Batterie überladen ist. 3 – Batteriestatus LED Die LED zeigt den Batteriestatus an. 4 -5-6- Batterietyp Zeigt den Batterietyp an. -
Seite 8: Installationsanweisung
3 Installations Anweisungen 3.1 Montage • Lesen Sie Bitte zuerst die gesamte Installationsanweisung bevor Sie den Regler installieren. • Geben Sie acht bei der Arbeit mit (Solar-)Batterien. Tragen sie einen Augenschutz und halten sie frisches Wasser bereit um eventuellen Kontakt mit Batterieflüssigkeit sofort abwaschen zu können. - Seite 9 WARNUNG: Explosionsgefahr!! Installieren Sie den Regler nicht in der Umgebung von Nassbatterien und an keinem Ort, wo sich Batteriegase sammeln können. Schritt 1: Montage des Reglers Montieren Sie den Regler an einer gut belüfteten, vertikalen, trockenen, vor direkter Sonneneinstrahlung und hohen Temperaturen geschützten Stelle. Schritt 2: Verkabelung und Anschluss Halten Sie den Regler an die von Ihnen erwünschte Stelle.
-
Seite 10: Verkabelung
3.2 Verkabelung ACHTUNG: Halten Sie die vorgegebene Anschlussreihenfolge unbedingt bei, um den Regler nicht zu beschädigen. ACHTUNG: Achten Sie auf Plus-und Minuspole. VORSICHT: Schließen Sie nur Lastausgänge und Module an, die nicht die zulässigen Stromstärken und Spannungen des Reglers überschreiten! ACHTUNG: Achten Sie bei mobilen Anlagen (z.B. - Seite 11 Schritt 1: Batterieanschluss Warnung: Gefahr von Explosion oder Feuer! Niemals Batterie Plus(+) und Minus (-) oder Batteriekabel kurzschließen. Fuse 150mm MAX Batterie Bild 3-2 Batterieanschluss Bevor die Batterie angeschlossen wird, Stellen Sie sicher, dass die Batteriespannung mindestens 6VBeträgt bevor Sie den Regler anschließen. Für eine Systemspannung von 24V muss die Batteriespannung aber mindestens 18V betragen bevor der Regler angeschlossen wird.
- Seite 12 Bild 3-3 Lastausgangsanschluss Load Fuse Verbinden Sie die Verbraucher Plus (+) und Minus (-) mit dem Ladereglerausgang (Bild 3-3). Die Anschlüsse des Verbraucherausganges können Spannung aufweisen. Achten Sie darauf Kurzschlüsse zu vermeiden, die den Laderegler beschädigen können. Es ist eine Leitungssicherung zu verwenden um einen Defekt durch Leitungskurzschlüsse auszuschließen.
- Seite 13 Der Laderegler kann 12V und 24V Solarmodule sowie Strings bis zu einer Leerlaufspannung von 100 Volt verarbeiten. Die nominale Solarmodulspannung muss gleich oder größer der nominalen Batteriespannung sein. Solar Modul Bild 3-4 Modulanschluss...
-
Seite 14: Schritt 6: Einschalten
Schritt 4: Überprüfen der Verkabelung Überprüfen Sie noch einmal die Verkabelung Schritt 1 bis Schritt 4. Überprüfen Sie die richtige Polarität der einzelnen Anschlüsse um Kurzschlüsse zu vermeiden. Solarmodul Verbraucher Sicherung Sicherung 150mm(5.9inches) Batterie Bild 3-5 Systemanschluss Schritt 6: Einschalten Wenn die Batteriespannung angelegt ist dann startet der Regler und die Batterie LED leuchtet grün. -
Seite 15: Betrieb
4 Betrieb 4.1 PWM Technologie (Pulsweitenmodulation) Der Regler reguliert den Ladestrom automatisch, mittels PWM-Technologie. Mit stufenloser Regelung, von 0-100% kann die Batterie schnell und sicher geladen werden, egal welche Art von Photovoltaik-System Sie benutzen. Durch PWM wird der Ladestrom moduliert und gepulst an die Batterie weitergegeben und lädt diese so schnell und sicher. - Seite 16 und wechselt anschließend zur „Erhaltungsladung“. Jedes mal beim Einschalten des Reglers wird die Batterie mittels Nachladung geladen, falls keine Unter-oder Überspannung festgestellt wurde. ·Erhaltungsladung Nachdem die Batterie mittels Nachladung voll aufgeladen wurde, reduziert der Regler den Ladestrom. Bei einer vollen Ladung gibt es keine weiteren chemischen Reaktionen innerhalb der Batterie sondern zusätzliche Ladung führt nur zu Hitze und Gasbildung.
-
Seite 17: Led Anzeigen
ihrer Batterie! Einige Batterietypen profitieren von der Ausgleichsladung, da diese dem allgemein eintretenden Verschleiß der Batterie entgegenwirken kann. Die Spannungsanpassung erhöht die Spannung der Batterie über den normalen Wert hinaus, was wiederum zu Gasbildung und Druck innerhalb der Batterie führt. An jedem 28. - Seite 18 um die Batterie zu laden. Die grüne Lade- LED leuchtet durchgehend beim normalen Laden. Die LED pulsiert bei Batterieüberspannung. PV-Modul Ladung Tabelle4-1 Farbe Anzeige Betriebszustand Grün Ladend Grün Blinkend Batterieüberspannung • • • • Batteriezustand Gün an, wenn Batterie im normalen Spannungsbereich ist Gün blinkend, wenn Batterie voll ist.
-
Seite 19: Einstellung
PV Überspannung LED Digitalanzeige zeigt “L” und oder Kurzschluss blinkt • • • • Reglerüberhitzung Wenn die Reeglerteperatur 85°C überschreitet, werden Ladevorgang und Lastausgang automatisch abgeschaltet und die Batterietyp LEDs blinken gleichzeitig. Bitte lesen Sie weiter in Kapitel 5 Problembehandlung. PV Überspannungs-LED Anzeige Tabelle 4-3 Farbe... - Seite 20 Sonnenaufgang aus ! • • • • Verbraucherausgang Einstellungen 1. Abenddämmerung -Morgengrauen (Licht AN + Licht AUS) 10 Minuten nachdem die Solarmodulspannung die Nachtschwelle bei Abend- dämmerung unterschritten hat, schaltet Regler Verbraucherausgang ein. 10 Minuten nachdem die Solarmodulspannung die Morgenschwelle bei Morgen- dämmerung überschritten...
-
Seite 21: Batterietyp
• • • • Arbeitsmodus Einstellung Timer1 LED Arbeitsmodus Digital-LED Timer2 Batterietyp Einstelltaste Bild 4-4 Anzeigen Einstellungen Durch einmaliges Drücken der Einstelltaste wechselt die Statusanzeige zum Timer1, Timer2, Batterietyp. Wenn die Timer1-LED leuchtet, dann halten Sie die Einstelltaste für 5 Sekunden gedrückt, bis die Digitalanzeige zu blinken beginnt. - Seite 22 Arbeitsmodus Einstellung Tabelle 4-5 Timer1 Digital Deaktiviert Abend bis Morgen, Verbraucher ist ganze Nacht eingeschalten Verbraucher Ein für 1 Stunde nach Sonnenuntergang Verbraucher Ein für 2 Stunden nach Sonnenuntergang Verbraucher Ein für 3 Stunden nach Sonnenuntergang Verbraucher Ein für 4 Stunden nach Sonnenuntergang Verbraucher Ein für 5 Stunden nach Sonnenuntergang Verbraucher Ein für 6 Stunden nach Sonnenuntergang Verbraucher Ein für 7 Stunden nach Sonnenuntergang...
- Seite 23 Arbeitsmodus Einstellung Tabelle 4-6 Timer2 LED Digital No. Deaktiviert Verbraucher Ein für 1 Stunde vor Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Verbraucher für Stunden...
- Seite 24 Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Verbraucher für Stunden Sonnenaufgang Anmerkung: Wenn bei Timer 1, eine der Einstellungen (0, 16, 17 ) ausgewählt ist , dann ist Timer2 deaktiviert. Batterietyp- Einstellung • • • • Die Einstellung des Batterietyps erfolgt analog zur Timereinstellung, nur leuchtet hierbei die Batterietyp LED.
-
Seite 25: Schutzvorrichtung, Fehlerbehandlung Und Wartung
Schutzvorrichtung, Fehlerbehandlung und Wartung 5.1 Schutzvorrichtungen ·Solarmodul Kurzschluss Falls bei der Solarmodulverkabelung ein Kurzschluss entsteht, beseitigen Sie diesen vor erneuter Inbetriebnahme. ·Solarmodulüberspannung Trennung vom System bei Überspannung. Niemals Module mit höherer Leerlaufspannung verwenden als der Reglereingang maximal erlaubt. ·Verbraucherausgang Überlastung Trennung der Verbraucher vom Lastausgang. -
Seite 26: Fehlerbehandlung
Solarmodul und arbeitet normal. ·Batterie Vepolungsschutz Der Regler ist am Batterieeingang gegen Verpolung geschützt. Vor erneuter Inbetriebnahme auf richtige Polung von Plus und Minus achten. Richtig gepolt anschließen dann erkennt der Regler die Batterie und arbeitet normal. ·Defekter Temperatursensor Falls der Temperatursensor defekt sein sollte, geht der Regler von einer Normaltemperatur von 25℃... - Seite 27 aufgeladen ist. Batteriespannung zu Der Regler schaltet Batterie-LED gering, die Verbraucher ab. leuchtet rot Batterie entladen Die LED leuchtet wieder grün, sobald die Batterie wieder aufgeladen ist. Prüfen Sie ob die Digitalanzeige Solarmodule Leerlaufspannung zeigt “P” Überspannung der Module größer ist als der Regler erlaubt.
-
Seite 28: Wartung
Anmerkung: Lade LED leuchtet nicht: Messen Sie die Spannung der Solarmodule. Die Spannung der Module muss größer sein, als die Batteriespannung! 5.3 Wartung Die folgenden Inspektionen und Wartungsarbeiten sind mindestens zwei Mal pro Jahr empfohlen um die beste Funktion des Ladereglers zu gewährleisten. •... -
Seite 29: Garantie
Warnung： ： ： ： Gefahr durch elektrischen Stromschlag! Stellen Sie sicher, dass die Anlage vor allen Arbeiten und Prüfungen spannungsfrei geschalten ist und folgen Sie dann bitte genau den Anweisungen und Lösungsvorschlägen. 6 Garantie Der Laderegler hat für Privatanwender eine Garantie von zwei Jahren ab Kaufdatum auf fehlerfreie Fabrikation Funktion. -
Seite 30: Technische Daten
Feuchtigkeit 6. Mechanischer Beschädigungen oder überzogener Anschlussklemmen. 7 Technische Daten Elektrische Daten Tabelle 7-1 Beschreibung Parameter 12VDC / 24VDC Nominale Batteriespannung Autoerkennung Maximale Batteriespannung LS1024 Empfohlene Batteriespannung LS1524 LS2024 Spannungsabfall beim Laden ≤0.26V Spannungsabfall Verbraucher ≤0.15V Eigenverbrauch ≤6mA Grenzspannung Table 7-2 Beschreibung Parameter NTTV (Night Time Threshold Voltage) - Seite 31 Batterieparameter (Temperatur：25℃) Tabelle 7-4 Ladeparameter Batterieladung Säure offen Einstellung Überspannungsabsc 16V; 16V; x2/24V 16V; x2/24V x2/24V haltung 15.5V; 15.5V;x2/24V 15.5V;x2/24V x2/24V Maximalspannung 15V; Überspannung 15V; x2/24V 15V; x2/24V x2/24V Reconnect ------- 14.6V;x2/24V 14.8V;x2/24V Ausgleichsladung 14.2V; 14.4V;x2/24V 14.6V;x2/24V x2/24V Nachladung 13.8V; 13.8V;x2/24V 13.8V;x2/24V x2/24V...
- Seite 32 Umgebungsparameter Tabelle 7-5 Umgebungsbedingungen Parameter -35℃ to +55℃ Umgebungstemperatur -35℃to +80℃ Lagertemperatur 10%-90% NC Luftfeuchtigkeit IP66 Schutzklasse LS1024 Mechanische Kenngrpßen Tabelle 7-6 Parameter Kenngröße 145(5.71)x69(2.72)x31(1.22) mm/inches Maße 135(5.31) x 49(1.93) mm/inches Befestigungslöcher Φ4.5 Lochdurchmesser Anschlusquerschnitt 0.3kg Gewicht LS1524 & LS2024 Mechanische Kenngrpßen Tabelle 7-7 Parameter Kenngröße...
- Seite 33 145(5.71) 135(5.31) Bild1-1 LS1024RP Dimensionen 135(5.31) 144.6(5.69) Figure1-2 LS1524RP & LS2024RP Dimensionen...
- Seite 35 Version number: V6.0...
- Seite 36 Westech-Solar GmbH Tel：+49 89 89545770 Fax：+49 89 89545771 E-mail：verkauf@westech-solar.com Website：www.westech-solar.com BEIJING EPSOLAR TECHNOLOGY CO., LTD. Tel：010-82894112 / 82894962 Fax：010-82894882 E-mail：info@epsolarpv.com Website: www.epsolarpv.com...
