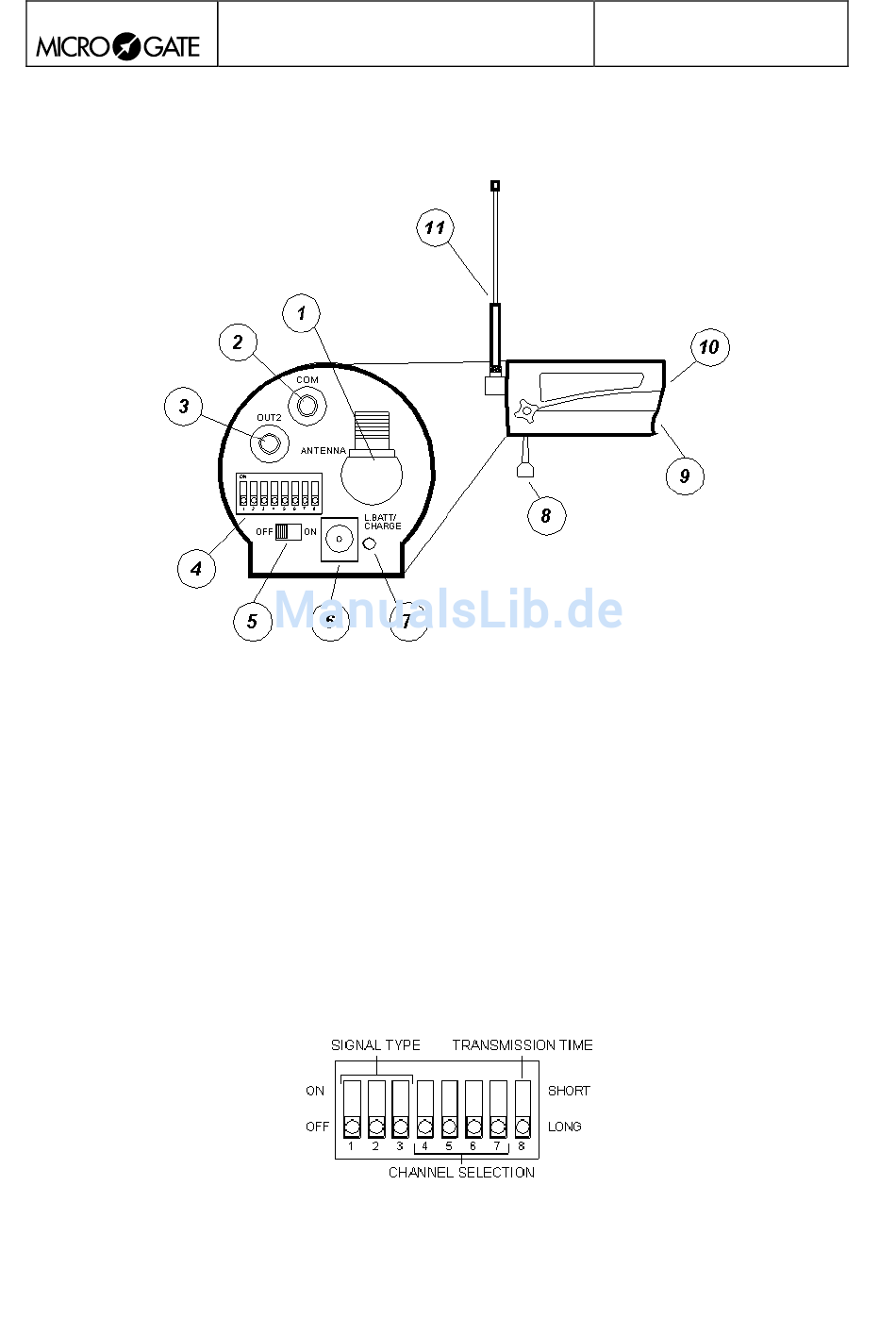

5. POLIFEMO-RADIO
Abb. 4
1. TNC FÜR DEN ANSCHLUSS DER AUSSENANTENNE
2. COM : schwarze Buchse
3. OUT2 : grüne Buchse
4. DIP-SWITCH ZUR FUNKTIONSEINSTELLUNG
5. EIN/AUS SCHALTER
6. ANSCHLUSS FÜR LADEGERÄT
7. LEUCHTDIODE (LED) FÜR STATUSANZEIGE
8. KUGELGELENK
9. BATTERIEGEHÄUSE
10.
LINSE
11.
AUSSENANTENNE
5.1.
DIP SWITCH-KIPPSCHALTER ZUR FUNKTIONSEINSTELLUNG
Abb. 5
POLIFEMO
Überblick
Doc: POL_F_200_005_D
Version: 2.0
