Rapid Relief RT1000 Bedienungsanleitung

Spindel-freischleifmaschine
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

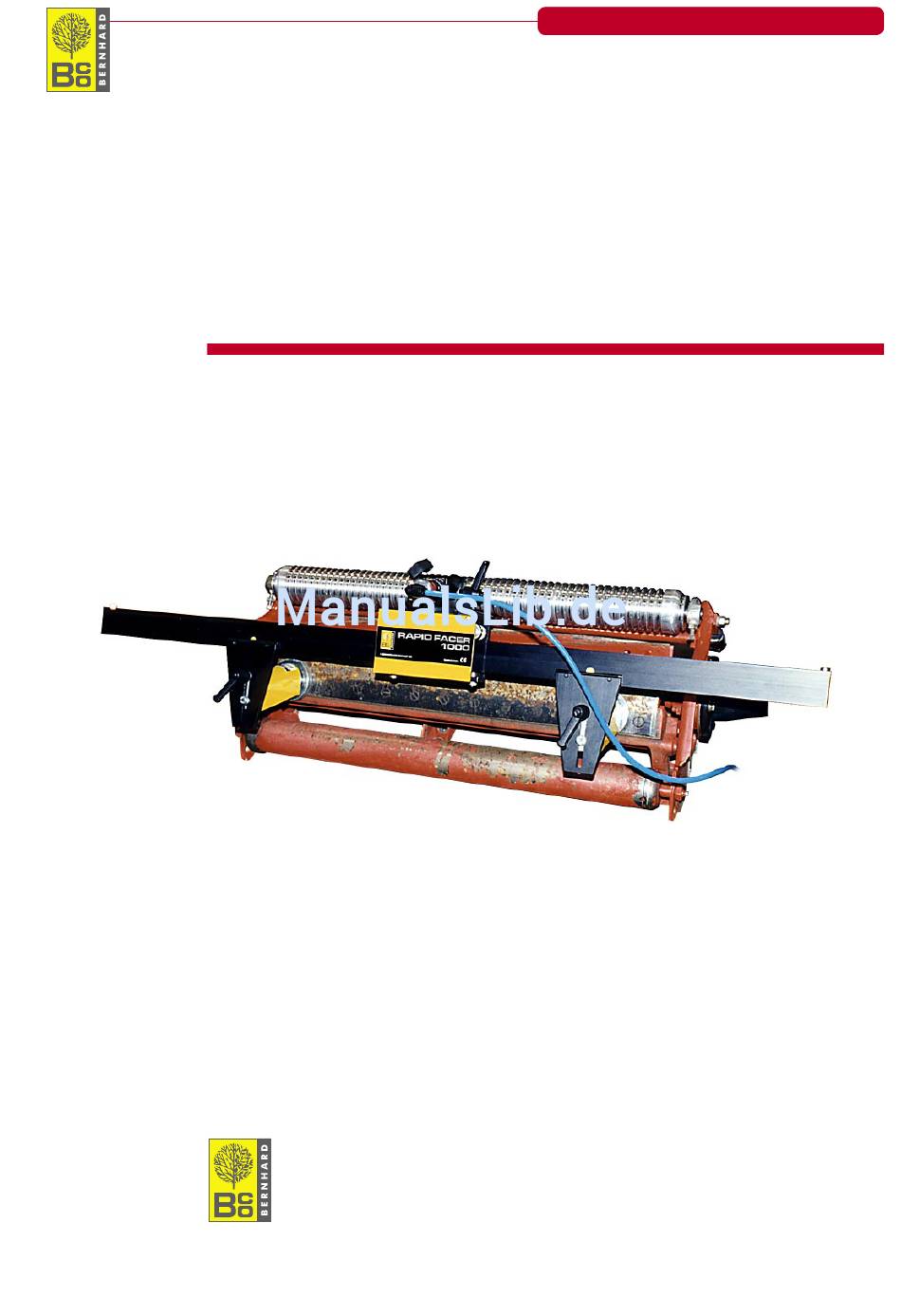

RAPID RELIEF RT1000
RAPID RELIEF
Spindel-Freischleifmaschine
Bedienungsanleitung
Bitte lesen Sie dieses Handbuch vor der Benutzung der Schleifmaschine sorgfältig durch.
Dieses Handbuch sollte an einem sicheren Ort zwecks späterer Bezugnahme aufbewahrt werden.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rapid Relief RT1000

  • Seite 1 RAPID RELIEF RT1000 RAPID RELIEF Spindel-Freischleifmaschine Bedienungsanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung der Schleifmaschine sorgfältig durch. Dieses Handbuch sollte an einem sicheren Ort zwecks späterer Bezugnahme aufbewahrt werden.

  • Seite 2: Inhaltsverzeichnis

    RAPID RELIEF RT1000 RAPID RELIEF RT1000 Reel Blade Restoring Device Sie sind nun der Besitzer/Bediener einer Bernhard Blade Rite 1750. Die Maschine wird Ihnen viele Jahre gute Dienste leisten, solange sie gut gewartet und richtig bedient wird. Mit Hilfe dieses Handbuches werden Sie beste Ergebnisse mit Ihrer Blade Rite erzielen.

  • Seite 3: Sicherheit

    WARNUNG: DIE MAGNETEN SIND SEHR STARK Unterstützen Sie immer den Schleifschlitten, wenn Sie den Rapid Relief RT1000 tragen. Halten Sie den Rapid Relief RT1000 NICHT an den Magneten fest, wenn Sie ihn auf das Untermesser aufsetzen. Wenn der Rapid Relief RT1000 betrieben wird, muss immer Augenschutz getragen werden.

  • Seite 4: Beschreibung

    Geschwindigkeit von 11.000 Umdrehungen / Minute drehen. Wie bei anderen Bernhard Spindel- und Untermesserschleifmaschinen, so schleift auch der Rapid Relief RT 1000 dort, wo das Gras geschnitten wird. Dies ist der Schlüssel der guten Ergebnisse unserer Produkte.

  • Seite 5: Einrichten

    RAPID RELIEF RT1000 4. Einrichten ANMERKUNG: Am Rapid Relief RT 1000 müssen nach Erhalt einige wenige Montagearbeiten vorgenommen werden. Farbpunkte M6 Senkkopf- Inbusschraube Aufspannplatte / Magnet-ZSB zu Führungsschiene, Farbpunkte auf Farbpunkte wie oben abgebildet. Schrauben können mit dem mitgelieferten 3mm Inbusschlüssel angezogen werden.

  • Seite 6: Vorbereiten Der Rt1000 Auf Das Schleifen

    Stellen Sie sicher, dass die Druckluftzufuhr den Spezifikationen entspricht. Stellen Sie sicher, dass der Schlauch und die Schnellkupplung richtig montiert wurden. ANMERKUNG: In der Zuleitung sollte sich ein Isolierventil nahe der Rapid Relief RT 1000 befinden. VORBEREITEN DER RT1000 AUF DAS SCHLEIFEN...
  • Seite 7 RAPID RELIEF RT1000 4.3.3 Die beiden einstellbaren Hebel (Teil 15) lösen. 4.3.4 Den Schleifkopf oberhalb des rechten Magneten positionieren und die Führungs- schienenhöhe einstellen. Stellen Sie den Schleifstein mit der Zustellschraube (Teil 67) so lange zu, bis der Winkel dem des verbleibenden Hinterschliffs des Messers entspricht.

  • Seite 8: Bedienung

    RAPID RELIEF RT1000 5. Bedienung Augenschutz tragen. 5.2.1 Druckluftleitung an Motor anschließen. 5.2.2 Schleifscheibe auf einer Seite des Spindelmessers positionieren. 5.2.3 Motor durch Drücken des Drosselventils in Betrieb nehmen. 5.2.4 Schleifscheibe durch Drehen der Zustellschraube (Teil 67) im Uhrzeigersinn zustellen und mit Spannhebel (Teil 68) feststellen.
  • Seite 9 RAPID RELIEF RT1000 5.2.9 Drehen Sie die Spindel und überprüfen Sie, dass der Schnittabstand auf ganzer Länge korrekt ist. ANMERKUNG: Stellen Sie die Spindel so ein, dass sie Papier mit einem Luftspalt von 0,05mm – 0,1mm schneidet. Für beste Ergebnisse klemmen Sie den Bernhard Schneidstreifen zwischen beiden Messern ein.

  • Seite 10: Wartung

    RAPID RELIEF RT1000 6. Wartung Sauberkeit ist wichtig für korrekten Betrieb und lange Lebensdauer. Nach Gebrauch unbedingt Staub und Schleifmittel von Führung und Lagern entfernen. Gelegentlich muss der Vorschub gereinigt werden. Der Luftmotor und das Getriebe sollten an jedem Betriebstag und vor Lagerung geölt werden.

  • Seite 11: Teileliste

    RAPID RELIEF RT1000 8. Teileliste Ref # Name of Part Qty. Old Part # New Part # Rail Assembly Rail ..................1 RF1501 A3000 Front Plate ................2 RF1502 A4057 M6 x 12 Hex Hd Bolt..............2 RF1503 A5718 M6 Nut ..................2...
  • Seite 12 RAPID RELIEF RT1000 Rapid Relief Grinder Head Assembly Reference Diagram • �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� Grinder Head Assembly �� Ref # Name of Part Qty. Old Part #...
  • Seite 13 RAPID RELIEF RT1000 © Bernhard and Company Limited...

  • Seite 14: Technische Serviceabteilung

    BERNHARD • SHARPER SOLUTIONS Wenn Sie Service- oder Bedienungsprobleme haben, wenden Sie sich bitte an Ihren Händler, oder unsere Technische Serviceabteilung – 49 6221 830263 Bernhard and Company Ltd, England unter – (44) 1788 811600 oder schicken Sie uns eine E-Mail an techsupport@bernhard.co.uk oder füllen Sie das „Technische Feedbackformular”...
