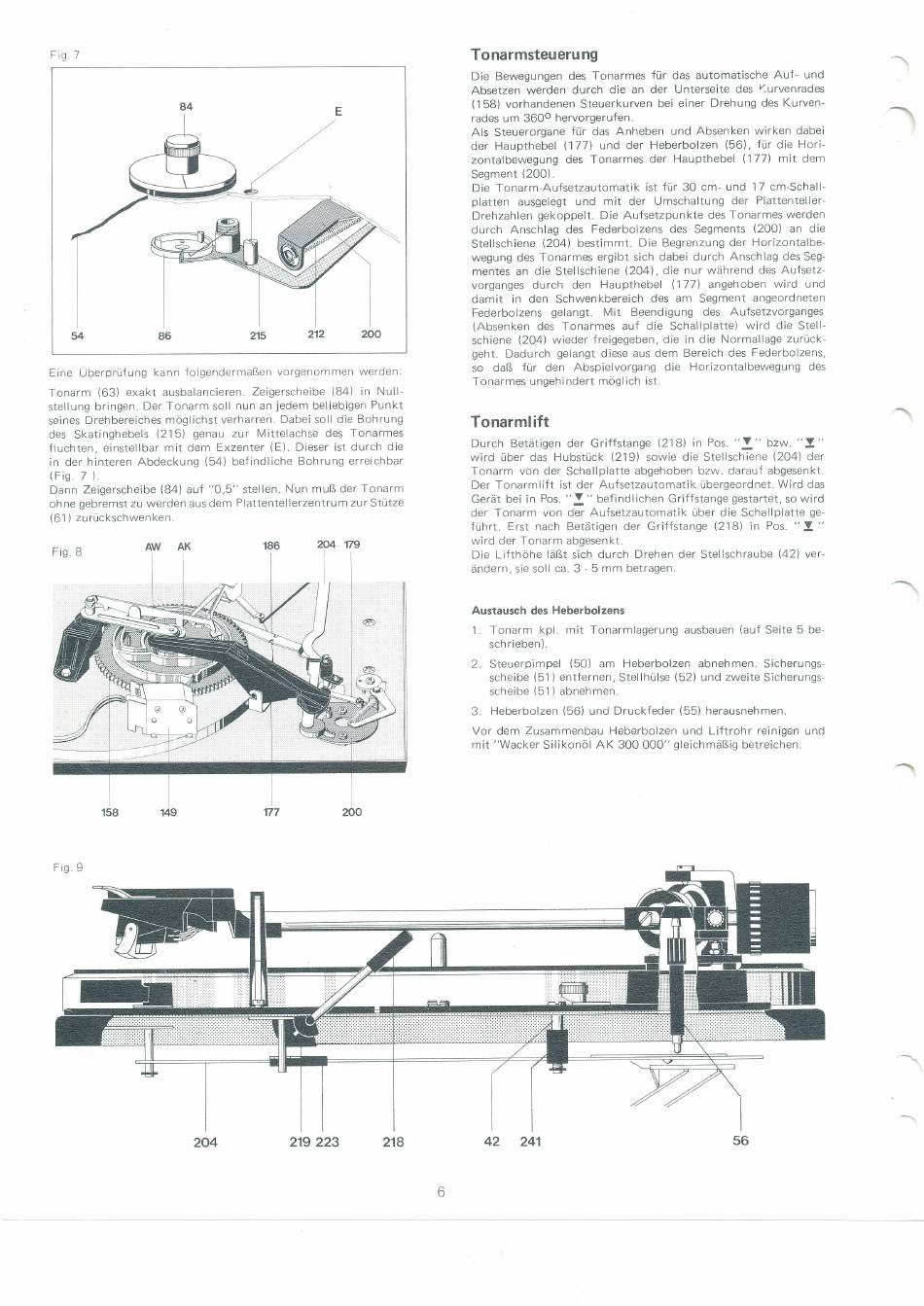

Dual 1241 Serviceanleitung Seite 6

Fig
Eine Überprüfung kann fo{gendermaßen vorgenommen werden:
Tonarm (63) exakt
ausbalancieren. Zeigerscheibe {84)
in
Null-
stellunq bringen. Der Tonarm soll nun an
jedem beliebigen Punkt
seines
Drehbereiches möglichst verharren. Dabei soll
die
Bohrung
des
Skatinghebels
(215)
genau
zur
Mittelachse des
Tonarmes
fluchten,
einstellbar
mit dem Exzenter {E). Dieser
ist durch
die
in
der hinteren Abdeckung (54) befindliche
Bohrung erreichbar
(Fig
7
).
Dann Zeigerscheibe
(84) au{
"0,5"
stellen.
Nun
muß der Tonarm
ohne gebremst zu werden
aus
dem Plattentellerzentrum
zur
Stütze
(61
)
zurückschwenken.
AW
AK
179
Tonarmsteuerung
Die Bewegungen des
Tonarmes
für
das automatische
Auf-
und
Absetzen
werden
durch die an der Unterseite
des (urvenrades
(158)
vorhandenen Steuerkurven
bei einer
Drehung des Kurven-
rades um
3600 hervorgerufen.
Als
Steuerorgane
für
das
Anheben und
Absenken
wirken
dabei
der Haupthebel
(177) und der
Heberbolzen
(56). für
die Hori-
zontalbewegung des
Tonarmes
der
Haupthebel
\1ll) mit
dem
Segment (200).
Die Tonarm'Aufsetzautomatik ist
für
30 cm-
und
17 cm-Schall-
platten
ausgelegt
und
mit
der
Umschaltung
der
Plattenteller-
Drehzahlen
gekoppelt. Die Aufsetzpunkte
des
Tonarmes werden
durch Anschlag des Federbolzens des Segments
(200) an
die
Stellschiene
{204)
bestimmt. Die
Begrenzung
der Horizontalbe-
wegung des
Tonarmes
ergibt
sich dabei
durch Anschlag
des Seg'
mentes
an die
Stellschiene
(204), die nur
während des
Aufsetz-
vorganges
durch den
Haupthebel
(i77)
angehoben
wird
und
damit
in
den Schwenkbereich des
am
Segment angeordneten
Federbolzens
gelangt.
Mit
Beendigung
des
Aufsetzvorganges
(Absenken des Tonarmes auf die
Schallplatte)
wird
dle
Stell-
schiene
(204) wieder
freigegeben,
die in
die
Normallage zurück-
geht. Dadurch gelangt diese
aus
dem
Bereich des Federbolzens,
so daß
für
den Abspielvorgang
die
Horizontalbewegung
des
Tonarmes ungehindert möglich
ist.
Tonarmlift
Durch
Betätigen
der
Griffstange (218) in
Pos.
"f "
bzw.
"!,"
wird
über
das
Hubstück
(219)
sowie die Stellschiene \204]' der
Tonarm von der Schallplatte
abgehoben
bzw. darauf
abgesenkt.
Der
Tonarmlift ist der Aufsetzautomatik
übergeordnet.
Wird
das
Gerät bei
in
Pos.
"!"
befindlichen
Griffstange gestartet,
so
wird
der Tonarm von der Aufsetzautomatik über
die Schallplatte
ge
führt.
Erst nach Betätigen
der
Griffstange
(218) in
Pos.
"t
"
wird der Tonarm
abgesenkt.
Die Lifthöhe läßt
sich
durch Drehen der
Stellschraube
142]l
ver-
ändern,
sie
soll
ca.3
- 5
mm
betragen.
Austausch
des
Heberbolzens
1.
Tonarm
kpl. mit
Tonarmlagerung ausbauen
(auf
Seite
5
be-
sch
rieben
).
2.
Steuerpimpel
(50)
am
Heberbolzen abnehmen.
Sicherungs-
scheibe
(51
)
entfernen, Stellhülse {52)
und zweite
Sicherungs-
scheibe
(51
)
abnehmen.
3.
Heberbolzen
(56) und Druckfeder (55)
herausnehmen.
Vor dem Zusammenbau Heberbolzen und
Liftrohr
reinigen
und
mit "Wacker Silikonöl
AK
300
0OO"
gleichmäßig betreichen.
186
219 223 42 241
