Viessmann 4362 Betriebsanleitung

Anpassen
Fitting
Die Viessmann-Quertragwerke sind sehr universell einsetzbar. Die komplette Einheit des
Halteelementes ist in der Längsrichtung verschiebbar. Sollte der Mastabstand von 117 mm bzw.
151 mm zu groß sein, können Sie diesen mit wenigen Handgriffen verringern und auch die
Anordnung der Halteelemente (wie in Abb. 4 dargestellt) ändern. Die Höhe des Tragseiles
ändert sich mit Verschieben der Halteelemente (Abb. 3). Durch Verschieben der Kunststoff-
aufnahme auf dem senkrechten Draht (Abb.2) kann der Verlauf neu eingestellt werden. Die
endgültige Position kann durch einen Tropfen Sekundenkleber fixiert werden.
viessmann head spans can be used for just about any situation. The holders for the catenary
wire can be adjusted along the cross wires. Should the mast spacing of 235 mm resp. 312.5 mm
be too large this can easily be reduced and the holders re-adjusted (see fig. 4). The height of the
carrier wire changes whenever the holders are moved. Moving the plastic holder on the vertical
wire as per fig. 2 the alignment can be reset. Once everything is in place apply some fast glue to
fix it.
Das Quertragwerk ist für einen Gleisabstand von 33,5mm vorgesehen. Möchten Sie den
Gleisabstand bzw. Mastmittenabstand verringern, gehen Sie wie folgt vor:
1. Schieben Sie die beiden Masten etwas zusammen (so dass die Richtseile auf einer Seite
ausreichend lang aus dem Mast herausragen).
2. Kürzen Sie die beiden Richtseile auf die gewünschte Länge + einer Zugabe von 3 mm für
das Umbiegen.
3. Kanten Sie die gekürzten Richtseile mit Hilfe der Biegezange 4398 bzw. einer Flachzange auf
einer Länge von ca. 3 mm rechtwinklig ab. (Abb. 1.)
4. Schieben Sie die Masten auf die montierten Grundträger auf (siehe Aufbau Punkt 5), und
ziehen Sie diese auf den gewünschten Abstand auseinander. Bei diesem Vorgang wird
gleichzeitig die notwendige Spannung in den Richtseilen erzeugt.
5. Schieben Sie die Halteelemente auf die gewünschte Position.
6. Anschließend kürzen Sie die Tragseile, indem Sie das verknotete Ende aus der Turmmast-
spitze herausziehen und um das entsprechende Maß gekürzt neu verknoten. Die
überschüssige Länge können Sie abschneiden.
The cross span bridge is intended for a track spacing of 77.5 mm. If you would like to reduce the
track distance resp. the middle mast distance you just do the following:
1. Move both masts to a degree together (so that the stays jit out from the masts on the one side).
2. Shorten both stays till you reach the intended length + an extra length of 5 mm for bending.
3. Bend the shortened stays to approx. 5 mm and 90 degree by the help of an eyehook
bending pliers resp. a pliers. (fig. 1)
4. Remove the masts to the mounted groundsockets (see point 5) and pull them to the wished
spacing away. At this process the necessary voltage is produced in the stays at the same time.
5. Remove the holding elements to the intended position.
6. Afterwards shorten the holding stays by pulling the knotty end out of the tower mast top.Then
shorten it to the intended degree and knot again. The unnecessary parts can be cut off.
Gleissystem Gleisabstand a
Track system Track distance
Arnold 33,0mm
Fleischmann 33,6 mm
Kato 33,0 mm
Wir wünschen Ihnen viel Spaß mit Ihrer Modellbahnanlage!
Have fun with your model railway !
Viessmann
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld
www.viessmann-modell.de
4
Gleissystem Gleisabstand a
Track system Track distance
Rocco 33,6 mm
Trix 33,6 mm
12/04
Stand 01
Sachnummer 92151
Viessmann
Modellspielwaren GmbH

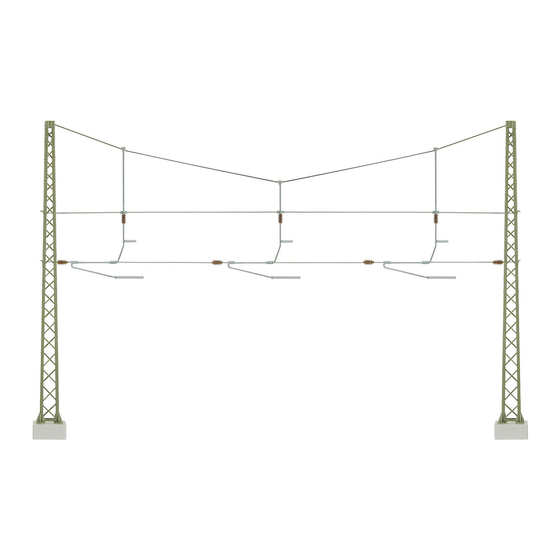

Quertragwerk N
Cross Span Bridge N
4362 (
über 3 Gleise
4363 (
über 4 Gleise
Betriebsanleitung
Operating Instructions
D Dieses Produkt ist kein Spielzeug.
Nicht geeignet für Kinder unter 14
Jahren! Anleitung aufbewahren!
GB This product is not a toy.
Not suitable for children under 14
years! Keep these instructions!
F Ce produit n'est pas un jouet. Ne
convient pas aux enfants de moins
de 14 ans! Conservez cette notice
d'instructions!
)
)
NL Dit produkt is geen speelgoed. Niet
geschikt voor kinderen onder 14 jaar!
Gebruiksaanwijzing bewaren!
I Questo prodotto non è un giocattolo.
Non adatto a bambini al di sotto dei 14
anni! Conservare instruzioni per l'uso!
E Esto no es un juguete. No
recomendado para menores de 14
años! Conserva las instrucciones de
servicio!
1
