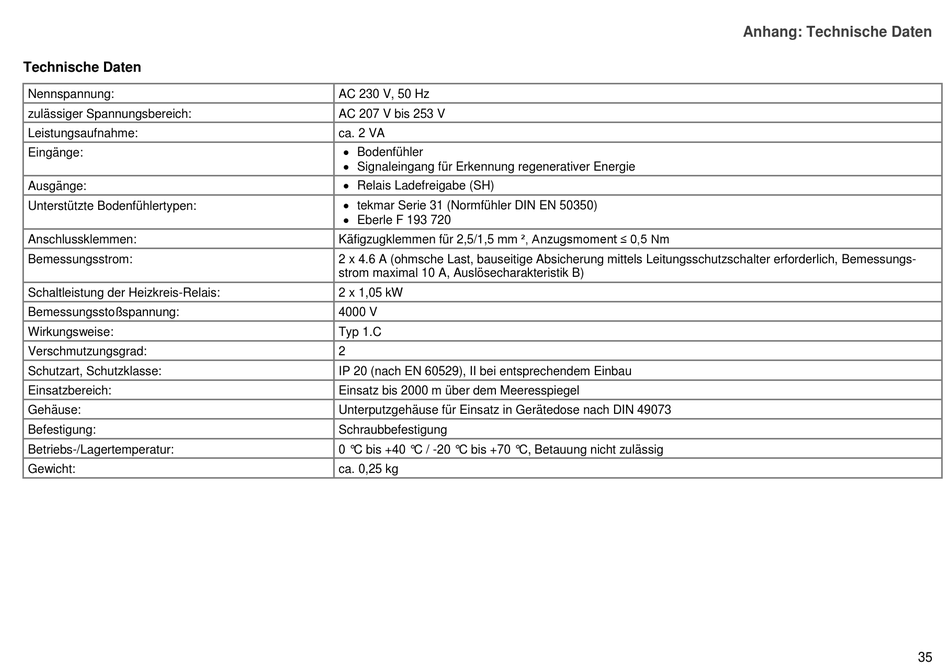

Technische Daten
Nennspannung:
zulässiger Spannungsbereich:
Leistungsaufnahme:
Eingänge:
Ausgänge:
Unterstützte Bodenfühlertypen:
Anschlussklemmen:
Bemessungsstrom:
Schaltleistung der Heizkreis-Relais:
Bemessungsstoßspannung:
Wirkungsweise:
Verschmutzungsgrad:
Schutzart, Schutzklasse:
Einsatzbereich:
Gehäuse:
Befestigung:
Betriebs-/Lagertemperatur:
Gewicht:
AC 230 V, 50 Hz
AC 207 V bis 253 V
ca. 2 VA
Bodenfühler
Signaleingang für Erkennung regenerativer Energie
Relais Ladefreigabe (SH)
tekmar Serie 31 (Normfühler DIN EN 50350)
Eberle F 193 720
Käfigzugklemmen für 2,5/1,5 mm ², Anzugsmoment ≤ 0,5 Nm
2 x 4.6 A (ohmsche Last, bauseitige Absicherung mittels Leitungsschutzschalter erforderlich, Bemessungs-
strom maximal 10 A, Auslösecharakteristik B)
2 x 1,05 kW
4000 V
Typ 1.C
2
IP 20 (nach EN 60529), II bei entsprechendem Einbau
Einsatz bis 2000 m über dem Meeresspiegel
Unterputzgehäuse für Einsatz in Gerätedose nach DIN 49073
Schraubbefestigung
0 °C bis +40 °C / -20 °C bis +70 °C, Betauung nicht zulässig
ca. 0,25 kg
Anhang: Technische Daten
35
