Beschreibung Des Moduls - Ab Quality Compact Installationsanleitung

2 AC/DC-Relais-Ausgangsmodul der Reihe Compact™

Beschreibung des Moduls

1
10a
10
10b
8a
7a
5a
9
7b
Publikation 1769-IN051A-DE-P – April 2001
2a
DANGER
Do Not Remove RTB Under Power
Unless Area is Non-Hazardous
VAC-VDC
1
OUT 0
OUT 1
OUT2
OUT 3
VAC-VDC
2
OUT 5
OUT4
OUT 7
OUT 6
Ensure Adjacent
Bus Lever is Unlatched/Latched
Before/After
Removing/Inserting Module
1769-OW8
2b
7a
7b
8b
Nr.
1
3
2a
2b
3
4
4
5a
5b
6
7a
7b
5b
8a
8b
9
6
10
10a
10b

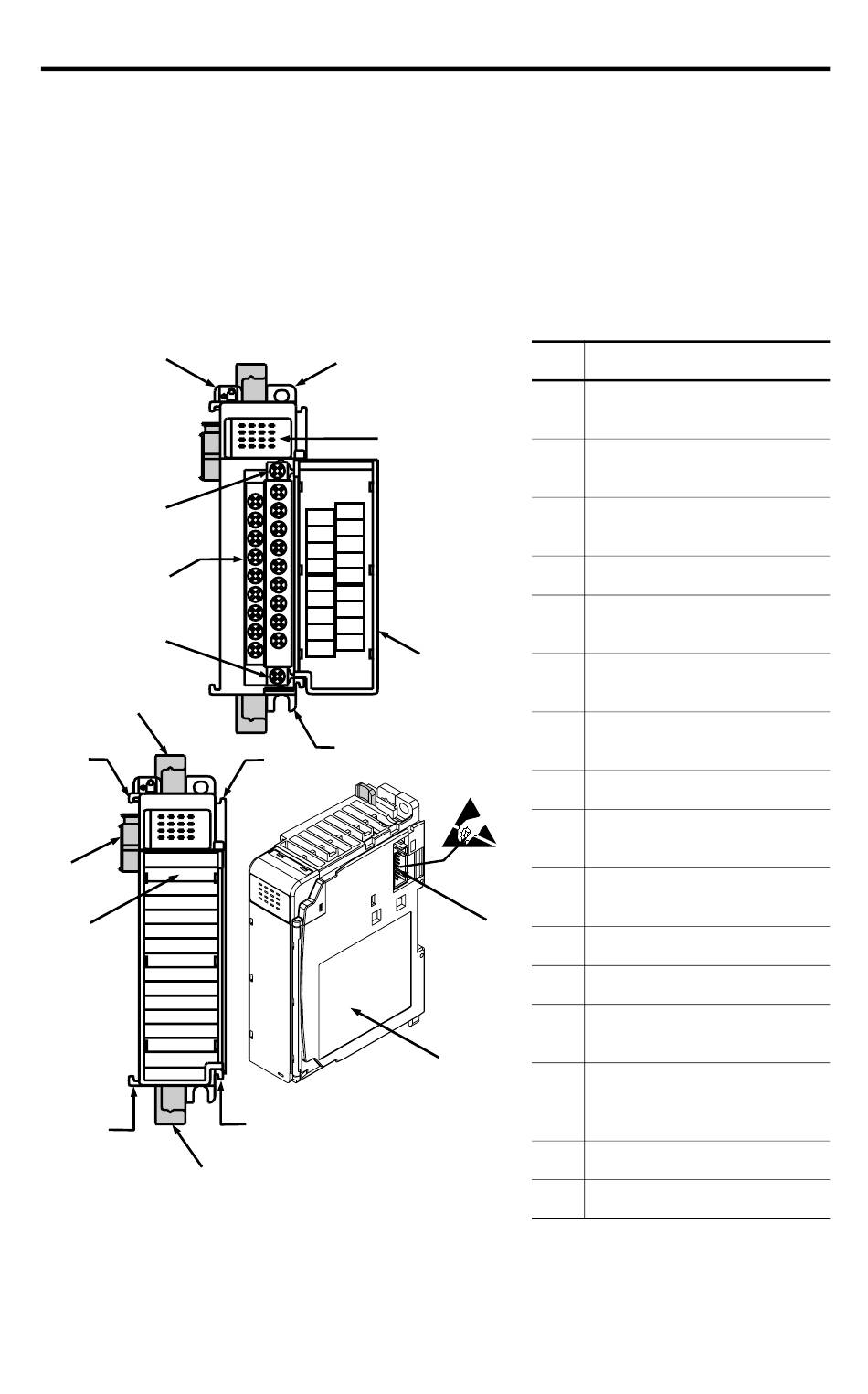

Beschreibung
Bushebel
(mit Verriegelungsfunktion)
obere Lasche für
Schaltschrankmontage
untere Lasche für
Schaltschrankmontage
E/A-Diagnose-LEDs
Modulabdeckung mit Etikett zur
Klemmenbezeichnung
beweglicher Busverbinder
mit Buchsensteckern
stationärer Busverbinder
mit Stiftsteckern
Typenschild
obere
Führungsschiene
untere
Führungsschiene
oberer Riegel für DIN-Schiene
unterer Riegel für DIN-Schiene
beschreibbares Etikett
(Benutzerkennung)
abnehmbare Klemmenleiste
(RTB) mit berührungssicherer
Abdeckung
obere Halteschraube für RTB
untere Halteschraube für RTB
