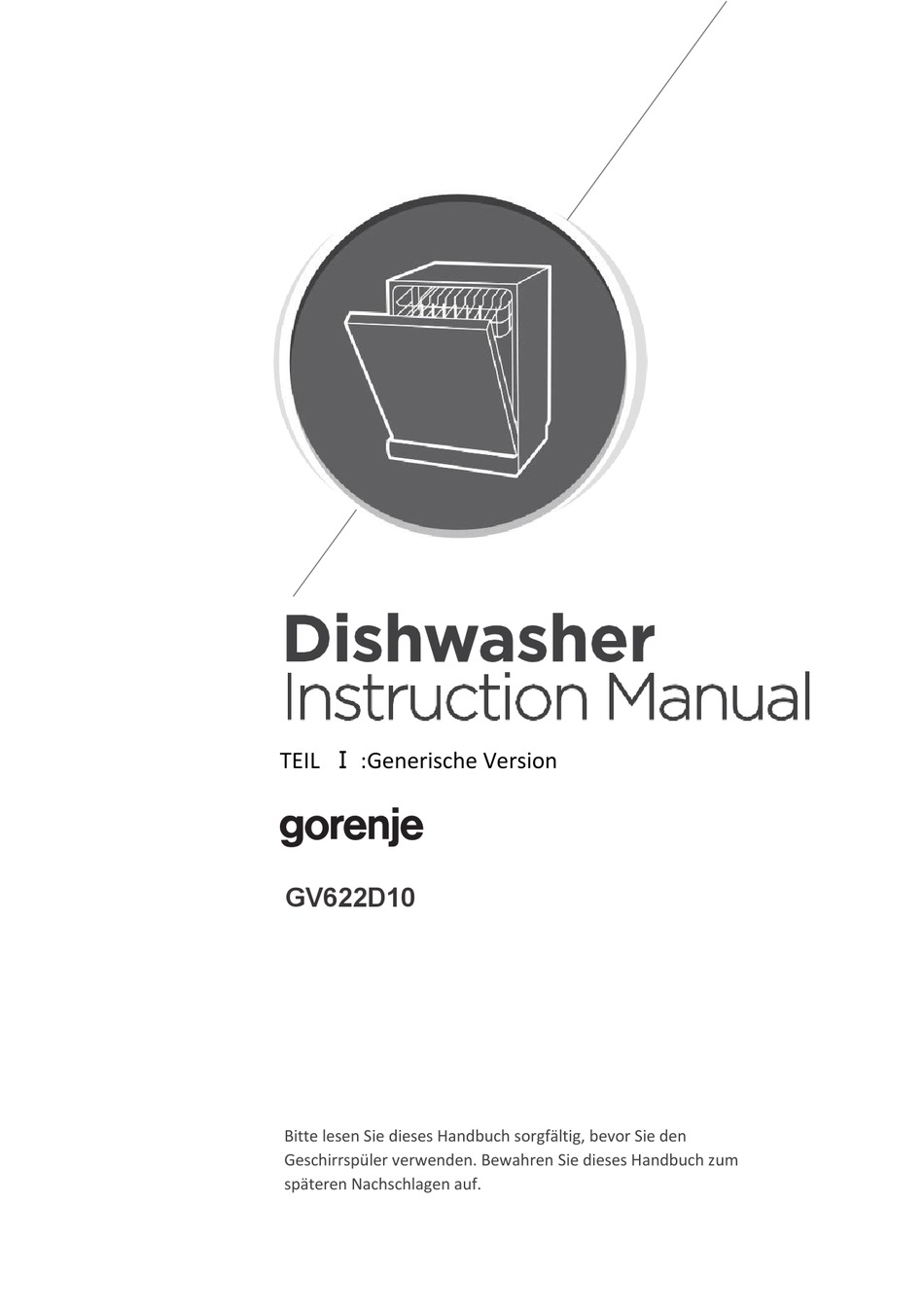

- Seite 1 TEIL Ⅰ :Generische Version GV622D10 Bitte lesen Sie dieses Handbuch sorgfältig, bevor Sie den Geschirrspüler verwenden. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
-
Seite 2: Inhaltsverzeichnis
INHALTSANGABE SICHERHEITSINFORMATIONEN PRODUKTÜBERSICHT VERWENDUNG IHRER SPÜLMASCHINE Einfüllen des Salzes in den Wasserenthärter WARTUNG UND REINIGUNG Außenpflege Innenpflege Pflege der Spülmaschine MONTAGEANLEITUNG Informationen zum Stromanschluss Wasserversorgung und - ablauf Anschluss der Ablaufschläuche Positionieren Sie das Gerät Freistehende Aufstellung Eingebaute Installation (für das integrierte Modell) TIPPS ZUR PROBLEMLÖSUNG Beladen Sie den Korb HINWEIS:... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG Beachten Sie bei der Verwendung Ihres Geschirrspülers die unten aufgeführten Vorsichtsmaßnahmen: Installation und Reparatur dürfen nur von einem qualifizierten Techniker durchgeführt werden Dieses Gerät ist für den Gebrauch in Haushalten und ähnlichen Anwendungen vorgesehen, z. B .: - Mitarbeiterküchen in Geschäften, Büros und anderen Arbeitsumgebungen;... -
Seite 4: Erdungsanweisung
erfolgen. (Für EN60335-1) Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) eingeschränkten körperlichen, geistige Fähigkeiten oder mangelnde Erfahrung und Kenntnisse konzipiert, es sei denn, sie werden von (Für IEC60335-1) Verpackungsmaterial kann für Kinder gefährlich sein! Das Gerät ist nur für den Hausgebrauch bestimmt. Zum Schutz vor elektrischem Schlag tauchen Sie weder Motor, Kabel, Stecker noch das Gehäuse aus, oder füllen Sie Wasser oder andere Flüssigkeiten auf. - Seite 5 allen geltenden Vorschriften installiert und geerdet wurde. Ein unsachgemäßer Anschluss des Erdungsleiters des Geräts kann zu einem Stromschlag führen. Wenden Sie sich an einen qualifizierten Elektriker oder Servicemitarbeiter, wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet ist. Ändern Sie nicht den mit dem Gerät gelieferten Stecker, wenn dieser nicht in die Steckdose passt.
- Seite 6 unten in den Korb geladen oder in eine horizontale Position gebracht werden. Spülmittel sind stark alkalisch. Sie können beim Verschlucken extrem gefährlich sein. Vermeiden Sie den Kontakt mit Haut und Augen und halten Sie Kinder bei geöffneter Tür von der Spülmaschine fern.
-
Seite 7: Der Minimal Zulässige Einlasswasserdruck Beträgt
Öffnen Sie die Bedienelemente nicht. Das Gerät muss an die Hauptleitung mit neuen Schlauchgarnituren angeschlossen werden. Alte Sets sollten nicht wiederverwendet werden. Um Energie zu sparen, schaltet sich das Gerät im Standby-Modus automatisch aus, solange innerhalb von 15 Minuten kein Betrieb erfolgte. Die maximale Anzahl der zu waschenden Gedecke beträgt 13. -
Seite 8: Entsorgung
Entsorgung Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro und Elektro- nikgeräten. Die wichtigsten sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. -
Seite 9: Produktübersicht
PRODUKTÜBERSICHT WICHTIG: Lesen Sie die komplette Bedienungsanleitung, bevor Sie den Geschirrspüler zum ersten Mal verwenden, um die bestmögliche Leistung Ihres Geschirrspülers zu erzielen. Oberer Sprüharm Besteckkorb Fach für Becher und Tassen Unterer Korb Oberer Korb HINWEIS: Bilder dienen nur als Referenz, verschiedene Modelle können unterschiedlich sein. -
Seite 10: Verwendung Ihrer Spülmaschine
VERWENDUNG IHRER SPÜLMASCHINE Bevor Sie Ihren Geschirrspüler benutzen: Innen Außen 1. Stellen Sie den Wasserenthärter ein 2. Einfüllen des Salzes in den Wasserenthärter 3. Beladen Sie den Korb Befüllen Sie den Spender Bitte überprüfen Sie den Abschnitt 1 „Wasserenthärter“ von TEIL Ⅱ: wenn Sie den Wasserenthärter einstell Einfüllen des Salzes in den HINWEIS... - Seite 11 Befolgen Sie die nachstehenden Schritte, um Salz einzufüllen: 1. Entfernen Sie den unteren Korb und schrauben Sie den Behälterdeckel ab. 2. Setzen Sie das Ende des Trichters (mitgeliefert) in das Loch und gießen Sie ca. 1,5 kg Spülmittelsalz ein. 3. Füllen Sie den Salzbehälter bis zum Maximum mit Wasser. Es ist normal, dass eine kleine Menge Wasser aus dem Salzbehälter austritt.
-
Seite 12: Tipps Für Den Gebrauch Des Korbes
Tipps für den Gebrauch des Korbes Einstellen des oberen Korbs Typ 1: Die Höhe des oberen Korbs kann leicht angepasst werden, um größere Geschirrteile entweder im oberen oder im unteren Korb aufzunehmen. Gehen Sie folgendermaßen vor, um die Höhe des oberen Racks anzupassen: Untere Position Entfernen Sie den oberen Korb. -
Seite 13: Klappen Sie Die Tassenregale Zurück
Typ 2: Um den oberen Korb anzuheben, Um den oberen Korb abzusenken, heben Sie einfach den oberen Korb heben Sie die Einstellgriffe auf jeder in der Mitte jeder Seite an, bis der Seite an, um den Korb freizugeben, Korb in der oberen Position und senken Sie ihn in die untere einrastet. -
Seite 14: Wartung Und Reinigung
WARTUNG UND REINIGUNG Externe Pflege Tür und Türdichtung Reinigen Sie die Türdichtungen regelmäßig mit einem weichen, feuchten Tuch, um Speisereste zu entfernen. Wenn der Geschirrspüler beladen wird, können Speisereste und Getränkereste auf das Geschirrtuch tropfen Diese Oberflächen befinden sich außerhalb des Waschschranks und sind nicht mit Wasser aus den Sprüharmen zugänglich. - Seite 15 Der Feinfilter kann von der Halten Sie den Grobfilter fest und Unterseite der Filterbaugruppe drehen Sie ihn gegen den abgezogen werden. Uhrzeigersinn, um den Filter zu Der Grobfilter kann vom Hauptfilter entriegeln. Heben Sie den Filter gelöst werden, indem die Laschen nach oben und aus der oben vorsichtig zusammengedrückt Spülmaschine.
- Seite 16 Sprüharme Es ist notwendig, die Sprüharme regelmäßig zu reinigen, da Chemikalien mit hartem Wasser die Sprüharmdüsen und -lager verstopfen. Befolgen Sie zum Reinigen der Sprüharme die folgenden Anweisungen: Um den oberen Sprüharm zu Ziehen Sie den Sprüharm nach oben entfernen, halten Sie die Mutter in heraus, um den unteren Sprüharm zu der Mitte ruhig und entfernen.
-
Seite 17: Pflege Der Spülmaschine
Pflege der Spülmaschine Frost Vorsichtsmaßnahme Bitte treffen Sie im Winter Frostschutzmaßnahmen an der Spülmaschine. Gehen Sie bitte jedes Mal nach den Waschzyklen wie folgt vor: 1. Unterbrechen Sie die Stromzufuhr zum Geschirrspüler an der Versorgungsquelle. 2. Die Wasserversorgung ausschalten und das Wasserzulaufrohr vom Wasserventil trennen. 3. -
Seite 18: Montageanleitung
MONTAGEANLEITUNG WARNUNG Stromschlaggefahr Trennen Sie die Stromversorgung, bevor Sie den Geschirrspüler montieren. Andernfalls kann es zu Tod oder Stromschlag kommen. Achtung Die Installation der Rohre und elektrischen Geräte sollte von Fachleuten durchgeführt werden. Informationen zum Stromanschluss WARNUNG Persönliche Sicherheit： Verwenden Sie für dieses Gerät kein Verlängerungskabel oder Adapterstecker. -
Seite 19: Wasserversorgung Und
Wasserversorgung und -ablauf Kaltwasseranschluss Schließen Sie den Kaltwasserversorgungsschlauch mit einen 3/4 (Zoll) Gewindeanschluss an und stellen Sie sicher, dass er fest sitzt. Wenn die Wasserleitungen neu sind oder längere Zeit nicht benutzt wurden, lassen Sie das Wasser laufen, Normaler Versorgungsschlauch um sicherzustellen, dass das Wasser Sicherheitsschlauch klar ist. -
Seite 20: Ablaufschläuche
Anschluss der Ablaufschläuche Führen Sie den Abflussschlauch in ein Abflussrohr mit einem Mindestdurchmesser von 4 cm ein oder lassen Sie ihn in die Spüle laufen, um ein Verbiegen oder Crimpen zu vermeiden. Die Höhe des Abflussrohrs muss weniger als 1000 mm betragen. Das freie Ende des Schlauchs darf nicht in Wasser getaucht werden, um einen Rückfluss zu vermeiden. -
Seite 21: Positionieren Sie Das Gerät
Positionieren Sie das Gerät Stellen Sie das Gerät an der gewünschten Stelle auf. Der Rücken sollte an der dahinter liegenden Wand und an den Seiten entlang der angrenzenden Schränke oder Wände anliegen. Der Geschirrspüler ist mit Wasserzufuhr- und -ablaufschläuchen ausgestattet, die zur Erleichterung der ordnungsgemäßen Installation rechts oder links positioniert werden können. -
Seite 22: Unter Der Vorhandenen Arbeitsfläche
Unter der vorhandenen Arbeitsfläche (Beim Anbringen unter einer Arbeitsplatte) In den meisten modernen Einbauküchen gibt es nur eine Einzelarbeitsplatte, unter der Schränke und Elektrogeräte eingebaut sind. Entfernen Sie in diesem Fall die Arbeitsoberseite des Geschirrspülers, indem Sie die Schrauben unter der Hinterkante der Oberseite lösen. -
Seite 23: Abmessungen Und Installation Der Ästhetischen
Wenn der Geschirrspüler an der Ecke des Schranks stehen bleibt, sollte beim Öffnen der Tür etwas Platz vorhanden sein. Geschirrspüler Schrank Tür der Spülmaschine Mindestabstand von 50 mm HINWEIS Je nachdem, wo sich Ihre Steckdose befindet, müssen Sie möglicherweise ein Loch in die gegenüberliegende Schrankseite schneiden. -
Seite 24: Schritt 3: Spannungseinstellung Der Türfeder
Voll integriertes Modell Installieren Sie den Haken an der ästhetischen Holzplatte und stecken Sie den Haken in den Schlitz der Außentür des Geschirrspülers (siehe Abbildung A). Befestigen Sie die Platte nach dem Positionieren der Platte mit Schrauben und Bolzen an der Außentür (siehe Abbildung B). -
Seite 25: Installationsschritte Für Die Spülmaschine
Schritt 4. Installationsschritte für die Spülmaschine Bitte beachten Sie die angegebenen Installationsschritte in den Installationszeichnungen. 1. Befestigen Sie den Kondensationsstreifen unter der Arbeitsfläche des Gehäuses. Bitte stellen Sie sicher, dass der Kondensationsstreifen bündig mit der Kante der Arbeitsfläche abschließt. (Schritt 2) 2. -
Seite 26: Schritt 5: Nivellieren Sie Den Geschirrspüler
Schritt 5: Nivellieren Sie den Geschirrspüler Der Geschirrspüler muss für einen ordnungsgemäßen Betrieb des Geschirrkorbs und die Waschleistung eben sein. 1. Stellen Sie eine Wasserwaage wie gezeigt auf die Tür- und Zahnstangenschiene in der Wanne, um zu überprüfen, ob der Geschirrspüler waagerecht steht. 2. -
Seite 27: Tipps Zur Problemlösung
TIPPS ZUR PROBLEMLÖSUNG Bevor Sie den Service anrufen Durch Überprüfen der Diagramme auf den folgenden Seiten können Sie möglicherweise keinen Service mehr anfordern. Problem Mögliche Ursachen Was tun Geschirrspüler startet Sicherung Ersetzen Sie die Sicherung oder nicht durchgebrannt oder setzen Sie den Leistungsschalter der Stromkreis ist zurück. - Seite 28 Verwenden Sie nur das spezielle Schaum in der Wanne Falsches Waschmittel. Spülmittel, um Schaum zu vermeiden. Öffnen Sie in diesem Fall den Geschirrspüler und lassen Sie den Schaum verdunsten. Etwa 4,5 Liter kaltes Wasser auf den Boden der Spülmaschine geben. Schließen Sie die Spülmaschinentür und wählen Sie einen beliebigen Zyklus aus.
- Seite 29 Problem Was tun Mögliche Ursachen Verschüttete Spülmittel immer sofort Verschütteter Klarspüler aufwischen. Verschmutzter Möglicherweise Stellen Sie sicher, dass das Innenraum wurde ein Reinigungsmittel keinen Farbstoff Reinigungsmittel enthält. mit Farbstoff verwendet. Weiße Flecken an Hartwassermineralien Verwenden Sie zum Reinigen des der Innenseite Innenraums einen feuchten Schwamm mit Spülmittel und Gummihandschuhe.
- Seite 30 Klopfgeräusche in Dies kann durch die Dies hat keinen Einfluss auf die Installation vor Ort Spülmaschinenfunktion. Wenden Wasserleitungen oder den Querschnitt Sie sich im Zweifelsfall an einen der Rohrleitungen qualifizierten Klempner. verursacht werden. Das Geschirr Das Geschirr wurde nicht Siehe TEIL Ⅱ „Vorbereiten und Laden ist nicht richtig geladen.
- Seite 31 Problem Was tun Mögliche Ursachen Das Geschirr Es wurde nicht genug Verwenden Sie mehr Waschmittel ist nicht Waschmittel oder wechseln Sie das sauber zugegeben. Waschmittel. Gegenstände Ordnen Sie die Elemente so an, dass blockieren die sich das Spray frei drehen kann. Bewegung der Sprüharme.
-
Seite 32: Verfügbarkeit Von Ersatzteilen
Problem Mögliche Ursachen Was tun Geschirr wird zu früh Leeren Sie Ihren Geschirrspüler entfernt nicht sofort nach dem Waschen. Öffnen Sie die Tür leicht, damit der Dampf austreten kann. Nehmen Sie das Geschirr heraus, bis die Innentemperatur sicher ist. Entladen Sie zuerst den unteren Korb, um zu verhindern, dass Wasser aus dem oberen Korb tropft. - Seite 33 LADEN DER KÖRBE NACH EN60436: Oberer Korb: Nummer Arti kel Tassen Untertassen Gläser Becher Ofentopf kleiner Topf Unterer Korb: Arti Numme Dessertteller Große Teller Suppenteller Ovale Teller Melamin - Dessertteller Melaminschalen Glasschüssel Dessertschale Besteckkorb...
- Seite 34 Besteckfach: ACHTUNG: 4Besteckkorb: Artikel Nummer Suppenlöffel Gabeln Messer 4 4 4 Teelöffel Informationen für Vergleichbarkeitstests gemäß Dessertlöffel EN60436 Kapazität: 14-teiliges Gedeck Servierlöffel Position des oberen Korbs: untere Position Serviergabel Programm: Einstellung Klarspüler: Max. Soßenkelle Weichmachereinstellung: H3...
-
Seite 35: Teil Ⅱ: Sonderversion
TEIL Ⅱ: Sonderversion GV622D10 Lesen Sie diese sorgfältig vor dem Gebrauch der Spülmaschine durch und Bewahren Sie diese Anleitung zum späteren Nachschlagen gut auf. - Seite 36 INHALTSANGABE VERWENDUNG IHRER SPÜLMASCHINE Bedienfeld Wasserenthärter Geschirr vorbereiten und laden Funktion von Klarspüler und Waschmittel Füllen des Klarspülerbehälters Füllen des Waschmittelspenders PROGRAMMIEREN DER SPÜLMASCHINE Waschzyklus-Tabelle Starten einer Zykluswäsche Ändern des Programms während des Zyklus Haben Sie vergessen ein Geschirr hinzuzufügen? FEHLERCODE TECHNISCHE INFORMATIONEN HINWEIS:...
- Seite 37 KURZE BEDIENUNGSANLEITUNG Bitte lesen Sie den entsprechenden Inhalt in der Bedienungsanleitung für eine detaillierte Bedienungsmethode. Installieren Sie den Geschirrspüler (Bitte lesen Sie Abschnitt 5 „INSTALLATIONSANLEITUNG“ von TEIL Ⅰ: Generische Version.) Innen Außen Entfernen der größeren Rückstände Beladen der Körbe Besteck Auswählen eines Programms und Befüllen des Spenders üler...
-
Seite 38: Verwendung Ihrer Spülmaschine
VERWENDUNG IHRER SPÜLMASCHINE Bedienfeld Bedientaste Drücken Sie diese Taste, um Ihren Geschirrspüler EIN/AUS einzuschalten. Der Bildschirm leuchtet auf. Wenn Sie ungefähr oder weniger als 6 Gedecke haben Halbe können Sie diese Funktion wählen, um Energie und Wasser Beladung zu sparen. Die Spülmaschinentür öffnet sich automatisch am Ende Programm, Automatisches das die Trocknungsergebnisse verbessert (es kann nur... - Seite 39 Intensiv Stark verschmutztes Geschirr wie Töpfe und Pfannen. Mit getrocknetem Essen Universal Für normal verschmutztes Geschirr wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen. Dies ist das Standardprogramm, das normal Programm verschmutzte Geschirr wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen reinigt. Glas Für leicht verschmutztes Geschirr und Glas.
-
Seite 40: Wasserenthärter
Wasserenthärter Der Wasserenthärter muss manuell mit dem Wasserhärte-Einstellrad eingestellt werden. Der Wasserenthärter dient zum Entfernen von Mineralien und Salzen aus dem Wasser, was sich nachteilig auf den Betrieb des Geräts auswirken würde. Je mehr Mineralien vorhanden sind, desto härter ist Ihr Wasser. Der Enthärter sollte an die Wasserhärte in Ihrer Region angepasst werden. -
Seite 41: Geschirr Vorbereiten Und Laden
Bitte lesen Sie Abschnitt 3 „Laden des Salzes in den Weichspüler“ von TEIL Ⅰ: Generische Version, wenn Ihre Spülmaschine kein Salz enthält HINWEIS: Wenn Ihr Modell keinen Wasserenthärter hat, können Sie diesen Abschnitt überspringen. Wasserenthärter Die Härte des Wassers variiert von Ort zu Ort. Wenn in der Spülmaschine hartes Wasser verwendet wird, bilden sich Ablagerungen auf dem Geschirr und den Utensilien. -
Seite 42: Empfehlungen Zum Beladen Des Geschirrspülers
Empfehlungen zum Beladen des Geschirrspülers Kratzen Sie große Mengen an Essensresten ab. Reste verbrannter Lebensmittel in Pfannen einweichen. Das Geschirr nicht unter fließendem Wasser abspülen. Befolgen Sie für eine optimale Leistung des Geschirrspüler diese Ladeempfehlungen. (Merkmale und Aussehen von Körben und Besteckkörben können abweichen von Ihrem Modell.) Stellen Sie Gegenstände wie folgt in die Spülmaschine: Gegenstände wie Tassen, Gläser, Töpfe / Pfannen usw. -
Seite 43: Beladen Des Besteckkorbs
Beladen des oberen Korbs Der obere Korb ist für empfindlicheres und leichteres Geschirr wie Gläser, Kaffee- und Teetassen und Untertassen sowie Teller, kleine Schüsseln und flache Pfannen ausgelegt (sofern diese nicht zu schmutzig sind). Stellen Sie das Geschirr und das Kochgeschirr so auf, dass es nicht durch den Wasserstrahl bewegt wird. -
Seite 44: Funktion Von Klarspüler Und Waschmittel
Funktion von Klarspüler und Waschmittel Die Klarspülerhilfe wird während der letzten Spülung freigegeben, um zu verhindern, dass Wasser auf Ihrem Geschirr Tröpfchen bildet, die Flecken und Streifen hinterlassen können. Es verbessert auch das Trocknen, indem Wasser vom Geschirr ablaufen kann. Ihre Spülmaschine ist für die Verwendung von flüssigen Klarspüler ausgelegt. -
Seite 45: Füllen Des Klarspülerbehälters
Füllen des Klarspülerbehälters Entfernen Sie den Deckel des Spülbehälters, indem Sie den Griff anheben. Gießen Sie die Klarspülerhilfe in den Spender. Achten Sie darauf, dass Sie ihn nicht überfüllen. Schließen Sie die Kappe. Einstellen des Klarspülerbehälters Um eine bessere Trocknungsleistung mit begrenzter Spülhilfe zu erzielen, ist der Geschirrspüler so ausgelegt, dass er den Verbrauch durch den Benutzer anpasst. -
Seite 46: Füllen Des Waschmittelspenders
Füllen des Waschmittelspenders Schieben Sie es nach rechts Hinunterdrücken Waschmittel in den größeren Hohlraum geben (A) für den Hauptwaschzyklus. Gießen eine kleine Menge Reinigungsmittel auf die Tür, um ein besseres Reinigungsergebnis erzielen, insbesondere wenn Sie stark verschmutzte Gegenstände haben. Bitte wählen Sie einen offenen Weg Das zusätzliche Reinigungsmittel entsprechend der tatsächlichen wird während der Vorwaschphase... -
Seite 47: Programmieren Der Spülmaschine
PROGRAMMIEREN DER SPÜLMASCHINE Waschzyklus-Tabelle Die folgende Tabelle zeigt, welche Programme für die Menge an Speiseresten am besten geeignet sind und wie viel Waschmittel benötigt wird. Es werden auch verschiedene Informationen zu den Programmen angezeigt. ) Bedeutet: Füllen Sie Klarspüler nach. Spüle Program Beschreibung... -
Seite 48: Energie Sparen
Energie sparen 1. Spülen Sie das Geschirr nicht mit Leitungswasser vor, da dies den Energie- und Wasserverbrauch erhöht.Entfernen Sie lediglich größere Speisereste, bevor Sie den Geschirrspüler beladen. 2. Ein Geschirrspüler in einem Privathaushalt verbraucht in der Regel weniger Energie und Wasser als das Geschirrspülen von Hand. Starten einer Zykluswäsche 1. -
Seite 49: Haben Sie Vergessen Ein Geschirr Hinzuzufügen
Haben Sie vergessen ein Geschirr hinzuzufügen? Vergessenes Geschirr kann jederzeit hinzugefügt werden, bevor sich der Waschmittelbehälter öffnet. Befolgen Sie in diesem Fall die folgenden Anweisungen: 1. Drücken Sie die Start-/Pause-Taste, um das Waschen anzuhalten. 2. Warten Sie 5 Sekunden und öffnen Sie dann die Tür. 3. -
Seite 50: Fehlercode
FEHLERCODES Wenn eine Fehlfunktion vorliegt, zeigt der Geschirrspüler Fehlercodes an, um diese zu identifizieren: Codes Bedeutungen Mögliche Ursachen Wasserhähne sind nicht geöffnet oder Wasseraufnahme ist Längere Einlasszeit. eingeschränkt oder der Wasserdruck ist zu niedrig. Kann nicht erhitzt werden Fehlfunktion des Heizelements. werden. -
Seite 51: Technische Informationen
TECHNISCHE INFORMATIONEN Höhe (H) 815 mm Breite (W) 598 mm 550 mm (bei geschlossener Tür) Tiefe (D1) 1150 mm (bei geöffneter Tür um 90 °) Tiefe (D2)
