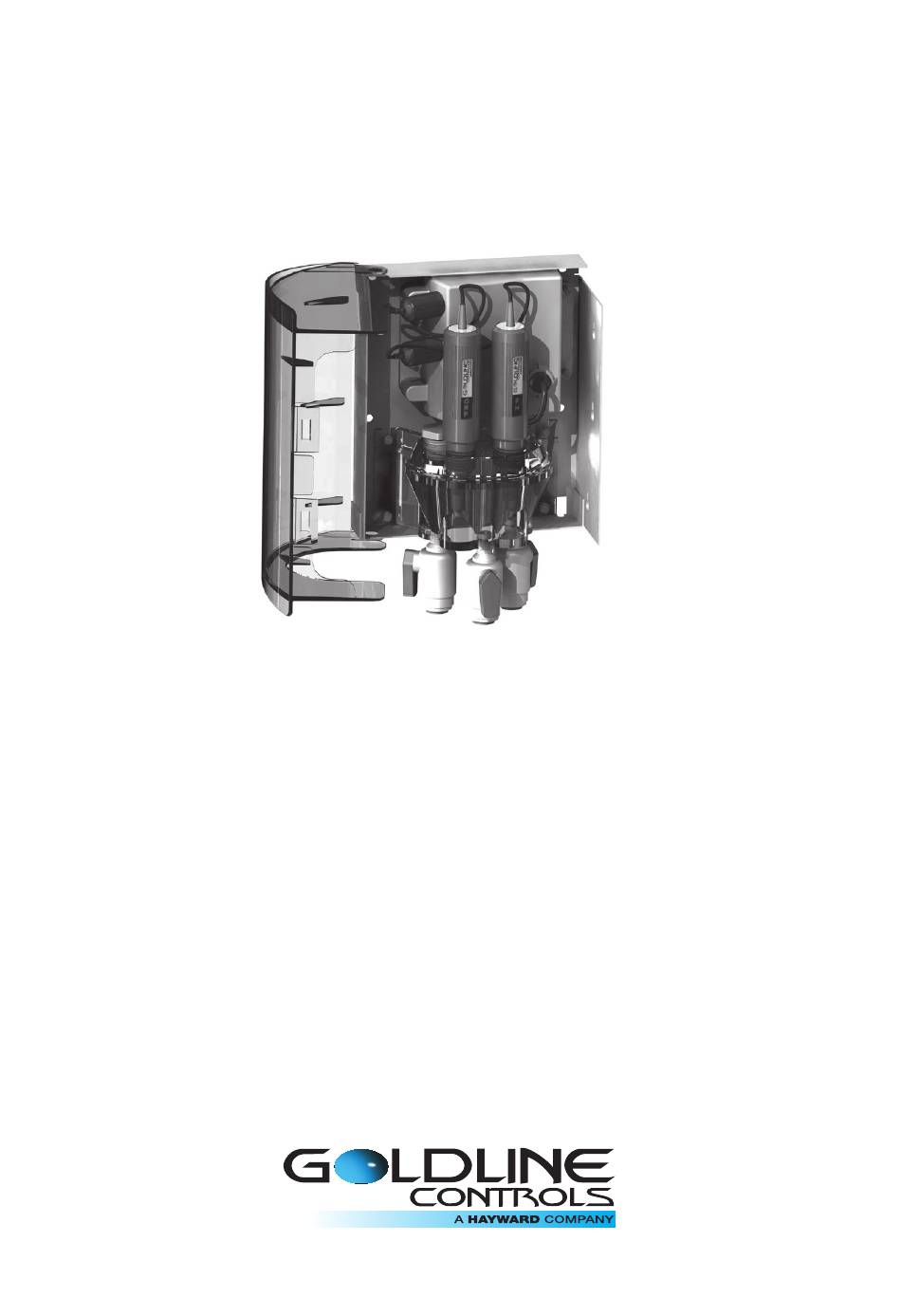

- Seite 40 ORP & pH Messsystem für Installations- und Betriebsanleitung für Sense and Dispense ™ www.hayward.fr...
-
Seite 41: Beschreibung
Beschreibung Sense and Dispense™ ist ein System zur Messung von ORP (Redoxpotential) und pH-Wert, das als Zubehör für alle Hayward AquaRite Pro Chlorgeneratoren angeboten wird. Mit Sense and Dispense™ bietet AquaRite Pro eine voll integrierte Chemielösung für Ihr Schwimmbad. Sense and Dispense™ testet kontinuierlich die Hygiene- und pH-Werte, wodurch AquaRite Pro automatisch die richtige Menge Chlor produziert und die richtige Menge pH-Senker zuführt. -
Seite 42: Übersicht
Filterpumpe, Wasserfunktionen und alle anderen Geräte müssen ausgeschaltet werden. Der Druck des Filtersystems muss gesenkt werden. Verwenden Sie nur Original-Ersatzteile von Hayward. Warnung in Bezug auf Kinder / Personen mit beschränkten körperlichen Fähigkeiten. Dieses Gerät ist für Benutzer (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. - Seite 43 Seitliche Montage von Sense and Dispense™ am AquaRite Pro: Für die Aufbaumontage werden die vier Befestigungsbohrungen hinten an der Stütze verwendet. Nach der Installation überschüssige Kabellängen im AquaRite Pro Gehäuse verstauen. Nachstehendes Schaubild beachten. Seitliche Montage Sense and Dispense™ am AquaRite Pro Verwenden Sie die Befestigungsbohrungen für die Aufbaumontage.
-
Seite 44: Anschluss Der Messfühlerzellenleitungen An Die Schwimmbadrohre
Anschluss der Messfühlerzellenleitungen an die Schwimmbadrohre Die Messfühlerzelle muss mit dem mitgelieferten 8-mm-Schlauch an die Schwimmbadrohre an- geschlossen werden. Die Messfühlerzelle enthält zwei Anschlüsse (Zu- und Abfluss), die mit den Rohrverschraubungen am Zu- und Abflussrohr des Schwimmbads verbunden sind. Dabei müssen das nachstehende Schaubild sowie folgende Schritte beachtet werden: Peristaltik- Pumpe... -
Seite 45: Orp- Und Ph-Messfühler An Der Messfühlerzelle Installieren
Installation der Rohrverschraubung (Zuflussseite): In das im Schaubild auf Seite 4 dargestellte Zuflussrohr eine 10-mm-Öffnung bohren und die verbleibende Rohrverschraubung installieren. Der Schlauch muss von der Rohrverbindung zum Abflussanschluss der Messfühlerzelle verlaufen. Schlauch ganz in den Druckanschluss einschieben, damit er fest im Anschluss sitzt. 8 cm vom Schlauch abschneiden und in den Probenanschluss einstecken. -
Seite 46: Messfühler An Aquarite Pro Anschließen
Messfühler an AquaRite Pro anschließen Die Messfühlerzelle wird mit einem 4.40m-Kabel geliefert, das an die Platine des AquaRite Pro an- geschlossen wird. Das Kabel muss durch eine verfügbare Durchführung laufen und die Anschlüsse wie unten dargestellt erfolgen. Bei einer seitlichen Montage der Messfühlerzelle muss das Kabel VOR dem Anschrauben der Montagestütze durch die Zugangsöffnung der Stütze geführt werden. -
Seite 47: Aquarite Pro Konfigurieren
AquaRite Pro konfigurieren Nach Montage, Anschluss und Verdrahtung von Sense and Dispense™ muss der AquaRite Pro mit dem Chemie Konfig. Assistenten und dem pH Einstellungsassistenten konfiguriert werden. Diese Assistenten befinden sich im Menü Einstellungen des AquaRite Pro. Chemie Konfig. Assistent Der Chemie Konfig. - Seite 48 Ergebnis eines unabhängigen pH-Tests eingeben Testen sie den pH-Wert des Schwimmbadwassers mit einem verlässlichen Testsystem, nachdem die Schwimmbadpumpe einige Zeit lang gelaufen ist. Hayward empfiehlt, mehrere Tests zu verwenden und den Durchschnitt der Ergebnisse zu berechnen, bevor der Wert in den pH Ein- stellungsassistenten eingegeben wird.
-
Seite 49: Betrieb
Betrieb Vor der Inbetriebnahme von Sense and Dispense™ die Chemie des Schwimmbadwassers testen und an die im Handbuch des AquaRite Pro empfohlenen Werte anpassen. Hierbei handelt es sich um einen wichtigen Schritt, der für den erfolgreichen Betrieb des Sense and Dispense™ unverzichtbar ist. -
Seite 50: Die Wasserchemie
• Überprüfen Sie die AquaRite Pro Anzeige täglich, bevor Sie ins Wasser gehen. Wird die Alarmanzeige System prüfen angezeigt, befolgen Sie die Hinweise aus dem Kapitel Fehlerbehebung dieses Handbuchs, um das Problem zu verstehen und zu beheben. Ist die Anzeige leer oder wird ein Kommunikationsfehler angezeigt, beheben Sie die Geräte- störung, bevor Sie ins Wasser gehen. -
Seite 51: Vorbereitung Für Den Winter
Rohre müssen bei dieser Gelegenheit ebenfalls entleert werden. Die BNC-Stecker müssen mit den Originalschutzkappen versehen werden. Fehlen Elemente, ist ein Winterset mit Messfüh- lerkappen, BNC-Kappen und anderem Winterzubehör erhältlich. Wünschen Sie ausführlichere Informationen, wenden Sie sich bitte an Ihren Hayward-Händler. glx-probe-orp glx-sd-flow... -
Seite 52: Haftungsausschlüsse
EINGESCHRÄNKTE GEWÄHRLEISTUNG Hayward garantiert für einen Zeitraum von zwei (2) Jahren, dass die Sense and Dispense™ Produkte bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern sind. Diese Gewährleistung gilt in Europa für eine Installation mit einem privat genutzten Schwimmbecken vom Installationsdatum an. Diese Garantie ist nicht übertragbar und gilt nur für den Erstbesitzer.
