CASAcontrol DGM-170 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Funk-Durchgangsmelders.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren neuen Funk-Durchgangsmelder optimal einsetzen
können.
Lieferumfang
•
Bewegungs-Sensor
•
Klingel-Einheit (Empfänger)
•
Montagematerial
•
Bedienungsanleitung
Zusätzlich benötigt:
•
Für Bewegungs-Sensor: 3x Batterien Typ AAA / Micro, z.B.
PX-1565 oder
USB-Netzteil und Anschlusskabel mit Micro-USB-Stecker
Produktvarianten
•
ZX-8552: Funk-Durchgangs- & Bewegungsmelder, weiß
•
ZX-8553: Funk-Durchgangs- & Bewegungsmelder, schwarz
Technische Daten
3x Batterie Typ AAA,
Sensor 1,5 V
Stromversorgung
oder Micro-USB 5 V DC
Empfänger 230 V AC 50 Hz
120° horizontal
Erfassungswinkel Sensor
15° vertikal
Reichweite Sensor bis zu 5 m
Funk-Reichweite bis zu 180 m
Funk-Frequenz 433,92 MHz
Klingel-Melodien 38
4 (25 dB – 110 dB)
Lautstärke-Stufen
Sensor IP44 (Spritzwasserschutz)
Schutzart
Empfänger IP20 (Nur für innen)
Betriebstemperatur -10 °C bis +50 °C
Maße Sensor 76 x 81 x 44 mm
110 x 64 x 65 mm
Empfänger
(mit Stecker)
Gewicht Sensor 58 g
Empfänger 73 g
Kundenservice: DE : +49 (0)7631-360-350
CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Funk-Durchgangs- und Bewegungs-Melder DGM-170
PIR-Bewegungssensor, 38 Klingel-Melodien, Batteriebetrieb

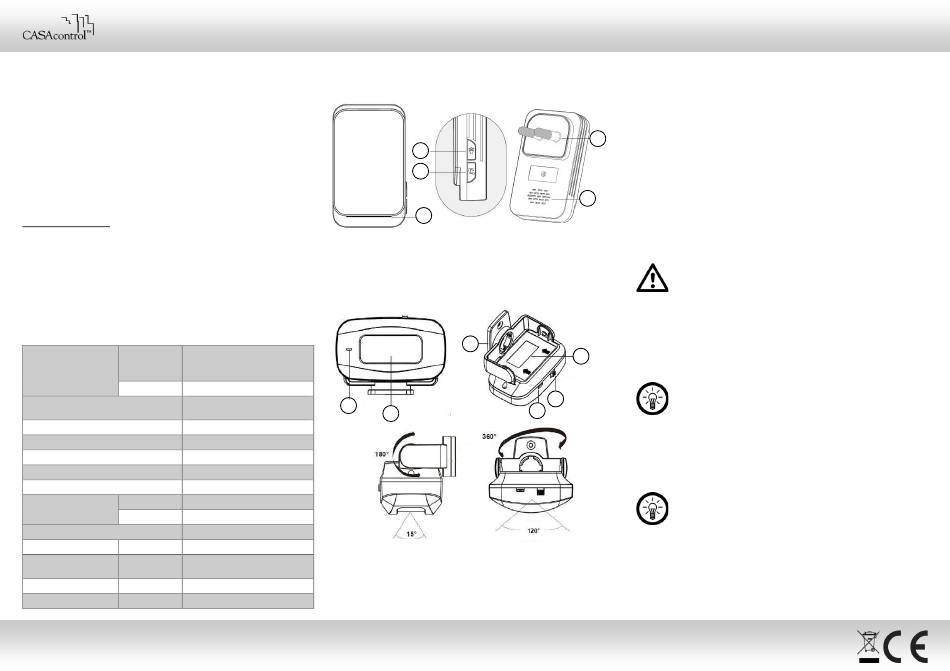

Produktdetails
Empfänger
2
3
1
1. LED 4. Stecker
2. Lautstärke-Taste 5. Lautsprecher
3. Klingelton-Taste
Bewegungs-Sensor
9
7
8
verstellbar
7. Betriebs-LED 10. Micro-USB-Anschluss
8. Infrarot-Sensor 11. Ein/Aus-Schalter
9. Verstellbarer Sockel 12. Batteriefach
Bedienungsanleitung – Seite 1
Inbetriebnahme
Anschluss des Empfängers
•
Stecken Sie den Empfänger in eine haushaltsübliche
Steckdose.
Einsetzen der Batterien im Bewegungs-Sensor
4
•
Öffnen Sie das Batteriefach des Bewegungs-Sensors und
legen Sie 3 Batterien des Typs AAA ein. Beachten Sie dabei
unbedingt die Hinweise zur Polarität im Inneren des
Batteriefachs. Schieben Sie den Deckel des Batteriefachs
wieder auf, bis es richtig geschlossen ist.
5
• Alternativ können Sie den Bewegungs-Sensor auch per USB
mit Strom versorgen. Stecken Sie dazu ein geeignetes USB-
Anschlusskabel mit Micro-USB-Stecker in den Micro-USB-
Anschluss des Bewegungs-Sensors und verbinden Sie es
mit einem USB-Netzteil (5 Volt).
ACHTUNG!
Entnehmen Sie die Batterien aus dem Batteriefach,
wenn Sie den Bewegungs-Sensor über USB mit
Strom versorgen. Die USB-Stromversorgung ist
auch nicht für das Laden von Akkus geeignet.
Montage
12
Bewegungs-Sensor
HINWEIS:
11
Falls Sie über keine Erfahrung mit Montagearbeiten
10
verfügen, lassen Sie die Montage von einem
Fachmann vornehmen.
1. Nehmen Sie den Sockel als Schablone und zeichnen Sie an
einer wettergeschützten Stelle, von der aus der Funk-
Durchgangsmelder den gewünschten Bereich überwachen
kann, zwei Bohrlöcher ein.
HINWEIS:
Platzieren Sie den Bewegungsmelder nur an Orten, an
denen keine ständige Bewegung herrscht, da die
Klingel jedes Mal ertönt, wenn diese ausgelöst wird.
Der Bewegungsmelder hat eine Reichweite bis zu 5
Metern.
