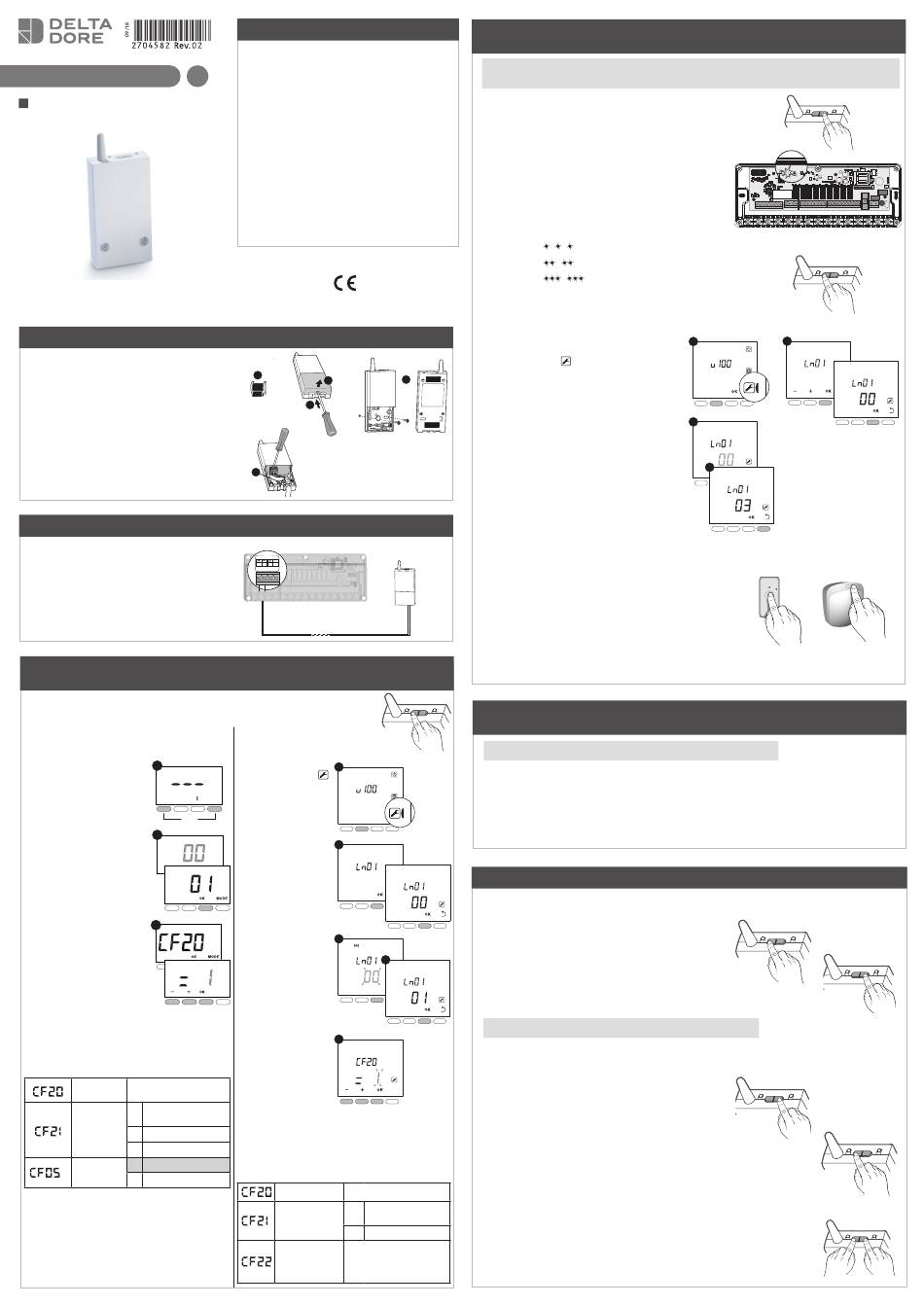

DELTA DORE DELTA 8000 RF Kurzanleitung

DELTA 8000 RF
Funk/Bus-Gateway
DE
1/ EINBAUORT/BEFESTIGUNG
❶ Unterbrechen Sie die Busversorgung.
❷ ❸ Öffnen Sie das Gehäuse, indem Sie auf den
Zapfen mit einem Schraubenzieher eindrücken.
❹ Befestigen Sie den Sockel mit den, für den
Untergrund geeigneten, Schrauben.
❺ Verbinden Sie den Bus mit der Klemmleiste auf dem
Sockel.
❻ Schließen Sie das Gehäuse wieder und bringen Sie
die Installation erneut unter Spannung.
2/ ANSCHLUSS
Busanschluss: Verwenden Sie das mitgelieferte
Kabel (2 x 0,75², Länge: 1 m) oder ein 6/10tel
Twisted-Pair-Kabel mit einer maximalen Länge von
30 m:
- 4 Drähte maximal pro Klemmleiste
- Auf die Polung (+/-) achten.
- Das Gateway kann beliebig mit einer der
2 Bus-Klemmleisten verbunden werden.
3/ ZUORDNEN DES GATEWAYS MIT EINEM FUNK
RAUMTEMPERATURREGLER
❶ Am Gateway:
Drücken Sie 3 Sekunden auf die linke Taste, bis LED 1 blinkt. Lassen Sie wieder los.
MIT EINEM RAUMTEMPERATURREGLER (TA)
2
❷ Drücken Sie am Thermostat
3 Sekunden auf die 1. und 4.
Taste und lassen Sie diese
wieder los.
3 s
3
❸ Auf dem Display blinkt die
Anzahl der gefundenen
Produkte. Sobald dies nicht
3 s
mehr blinkt, bestätigen Sie mit
OK. LED 1 am Funkgehäuse
blinkt nicht mehr.
3 s
❹ Auf dem Display wird CF20
angezeigt. Drücken Sie auf OK
4
und anschließend auf + bzw. -,
um den Ausgang zu wählen,
dem das Thermostat
zugeordnet werden soll.
Bestätigen Sie mit OK.
❺ Auf dem Display wird CF21
angezeigt. Wählen Sie den
Sendertypen und bestätigen
Sie mit OK.
❻ Auf dem Display wird CF05 angezeigt. Wählen Sie
den Thermostattypen und bestätigen Sie mit OK.
Ausgangsnu- 1 bis 16, je nach
mmer Installation.
Fußboden
0
(Standardeinstellung)
Sendertyp
1 Heizkörper
2 Decke oder Klimagerät
0 Zonethermostaat
Type
(2)
thermostaat
1 Master thermostaat
(2) CF05: Der Master-Thermostat ermöglicht das
zentrale Steuern der Befehle ON/OFF und HEAT/
COOL (mindestens ein Master-Thermostat ist für
eine Anlage ohne Programmiergerät nötig).
Verlassen des aktuellen Zuordnungsmodus:
Drücken Sie erneut 3 Sekunden auf die linke Taste,
bis die LED 1 nicht mehr blinkt.
Lassen Sie wieder los.
TECHNISCHE KENMERKEN
• Spannungsversorgung über den Bus, 24 V
• Eingang/Ausgang, 2-drahtiger Bus
• Schutzklasse III
• X3D-Sendefrequenz: 868,7 MHz bis 869,2 MHz
• Maximale radio Leistung: < 10 mW
• Empfänger Kategorie II
• Funk-Reichweite 100 - 300 m im Freifeld, je
nach zugeordneten Komponenten (Reichweite
von den Installationsbedingungen und möglichen
elektromagnetischen Störungen abhängig)
• Zuordnungskapazität: max. 64 Produkte
• Aufputzmontage
• Abmessungen: 54 x 120 x 25 mm
• Schutzart: IP 44 - IK 04
• Betriebstemperatur: 0 bis +40 °C
• Lagertemperatur: -10 bis +70 °C
• Montage in normal verschmutzter Umgebung
www.deltadore.com
1
3 4
OFF
OR
230V~
2
50 Hz
5
Schaltleiste
Funk/Bus-Gateway
BUS
BUS 1 BUS 2
Bus
ÜBER EINEN PROGRAMMIERBAREN
3 s
RAUMTEMPERATURREGLER (PTR)
❷ Drehen Sie den
2
Wahlschalter auf
und drücken Sie 3
Sekunden auf die 2.
Taste links. Lassen Sie
wieder los.
3 s
❸ Auf dem Display wird
3
Ln01 angezeigt.
Drücken Sie auf OK,
um die Anzahl der
zugeordneten Produkte
anzuzeigen. Drücken
Sie 3 Sekunden auf
OK, um nach
zuzuordnenden
Produkten zu suchen.
4
❹ Das Display blinkt
und gibt die Anzahl der
5
gefundenen
Produktean.
❺ Sobald dies nicht
mehr blinkt, bestätigen
Sie mit OK.
6
❻ Auf dem Display wird
CF20 angezeigt.
Drücken Sie auf OK
und auf + bzw. -, um
den Ausgang zu
wählen, dem der
Raumtemperaturregler
zugeordnet werden soll. Bestätigen Sie mit OK.
❼ Auf dem Display wird CF21 angezeigt. Wählen Sie
den Sendertypen und bestätigen Sie mit OK.
❽ Auf dem Display wird CF22 angezeigt. Wählen Sie
den Grenzwert und bestätigen Sie mit OK.
Ausgangsnummer 1 bis 16, je nach Installation.
Fußboden
0
(Standardeinstellung)
Sendertyp
1 Heizkörper
Von 10 bis 100 % in 10er
Begrenzung des
Schritten (100 % = Keine
Heizwertprozent-
Begrenzung, Standardeins-
satzes
tellung).
4/ ZUORDNUNG DES FUNK-GATEWAYS MIT EINEM PRODUKT VOM TYP
PROGRAMMIERGERÄT, FÜHLER ODER HAUSTECHNISCHE BOX
Bevor eines dieser Produkte zugeordnet werden kann, muss das Gateway obligatorisch einem
Temperaturregler zugeordnet werden.
4.1 AKTIVIEREN DES ZUORDUNGSMODUS
❶ Am Gateway: Drücken Sie 3 Sekunden auf die rechte Taste,
bis LED 2 blinkt und lassen Sie wieder los.
❷ Wählen Sie durch das kurze Drücken der Taste rechts den
oder die zuzuordnenden Kanäle. Standardmäßig werden alle
Kanäle ausgewählt. Die entsprechende(n) LED(s) blinkt/blinken
an der Schaltleiste.
❸ Wählen Sie durch das kurze Drücken der Taste links das
zuzuordnende Produkt. Die 2. LED blinkt:
- 1-mal blinken ( ... ... ... ): Programmiergeräte (z. B.: Programmiergerät, TYBOX 2000WT)
... ... ...
... ... ...
... ...
- 2-mal blinken ( ... ... ): Fühler (z. B.: DO, DM, T° ext)
... ...
... ...
... ...
- 3-mal blinken ( ... ... ): haustechnische Box (z. B.: TYDOM 1.0)
Fahren Sie anschließend mit der Zuordnung des betroffenen Produktes fort.
4.2 ZUORDNEN EINES PROGRAMMIERGERÄTES
❹ Am Programmiergerät: Drehen Sie den
Wahlschalter auf , drücken Sie anschließend
3 Sekunden auf die 2. Taste links und lassen Sie
diese wieder los.
❺ Auf dem Display wird Ln01 angezeigt. Drücken Sie
auf OK, um die Anzahl der zugeordneten Kanäle
anzuzeigen. Drücken Sie 3 Sekunden auf OK, um
nach zuzuordnenden Kanälen zu suchen.
❻ Auf dem Display blinkt die Anzahl der gefundenen
Kanäle.
❼ Sobald dies nicht mehr blinkt, bestätigen Sie mit OK.
4.3 ZUORDNEN EINES FÜHLERS
❹ Bestätigen Sie am Sender (DO, DM ...), indem Sie auf dessen Taste drücken.
4.4 ZUORDNEN EINER HAUSTECHNISCHEN BOX
❹ Bestätigen Sie die Zuordnung über die App des jeweiligen
Produktes (siehe Bedienungsanleitung).
4.5 VERLASSEN DES AKTUELLEN ZUORDNUNGSMODUS
Überprüfen Sie, dass die LED 2 des Gateway nicht mehr blinkt. Die Produkte wurden zugeordnet.
Sie können ebenfalls den aktuellen Modus verlassen, indem Sie 3 Sekunden auf die rechte Taste drücken.
5/ ZUORDNEN DES FUNK-GATEWAYS ALS THERMISCHE
INTEGRATIONSSCHALTUNG
Wenn das Gateway mit einer Schaltleiste vom Typ „Zähler" verbunden ist.
❶ Bringen Sie das Produkt in den Zuordnungsmodus, des die Informationen des Gateway im Modus
„Thermische Integrationsschaltung" erhalten soll (z. B.: TYBOX 2000 WT, siehe Bedienungsanleitung).
❷ Drücken Sie am Gateway gleichzeitig 3 Sekunden auf die 2 Tasten. Die 2 LEDs blinken 1-mal.
❸ Überprüfen Sie am anderen Produkt, dass die Zuordnung durchgeführt wurde.
6/ ZUORDNUNGEN LÖSCHEN
6.1 LÖSCHEN DER ZUORDNUNG DES GATEWAY MIT EINEM RAUMTEMPERATURREGLER
❶ Drücken Sie 3 Sekunden auf die linke Taste bis die
3 s
LED 1-mal blinkt und lassen Sie los.
❷ Wählen Sie den zu löschenden Kanal durch
mehrfaches Drücken.
❸ Drücken Sie 30 Sekunden auf die rechte Taste bis die 2 LEDs 2-mal blinken.
Die dem Kanal zugeordneten Fühler, werden ebenfalls gelöscht.
6.2 LÖSCHEN DER ZUORDNUNG MIT EINEM PRODUKT VOM TYP PROGRAMMIERGERÄT,
FÜHLER ODER HAUSTECHNISCHE BOX
❶ Drücken Sie 3 Sekunden auf die rechte Taste bis die
LED 2-mal blinkt und lassen Sie los.
❷ Wählen Sie den zu löschenden Kanal durch mehrfaches
Drücken auf die Taste rechts.
❸ Wählen Sie, durch mehrfaches Drücken auf die rechte Taste,
den Typen des zu löschenden Produktes.
❹ Drücken Sie 30 Sekunden auf die linke Taste, bis die 2 LEDs 2-mal blinken.
6.3 LÖSCHEN ALLER ZUORDNUNGEN DES GATEWAYS
❶ Drücken Sie gleichzeitig 30 Sekunden auf die Tasten des
Gateways, bis die 2 LED schnell blinken und lassen Sie die
Tasten wieder los.
3 s
DIP ON
DIP
1 2 3 4 5 6 7 8 8
6 7 8 8
4 5
3 s
6
7
3 s
30 s
3 s
3 s
30 s
3 s
30 s
3 s
