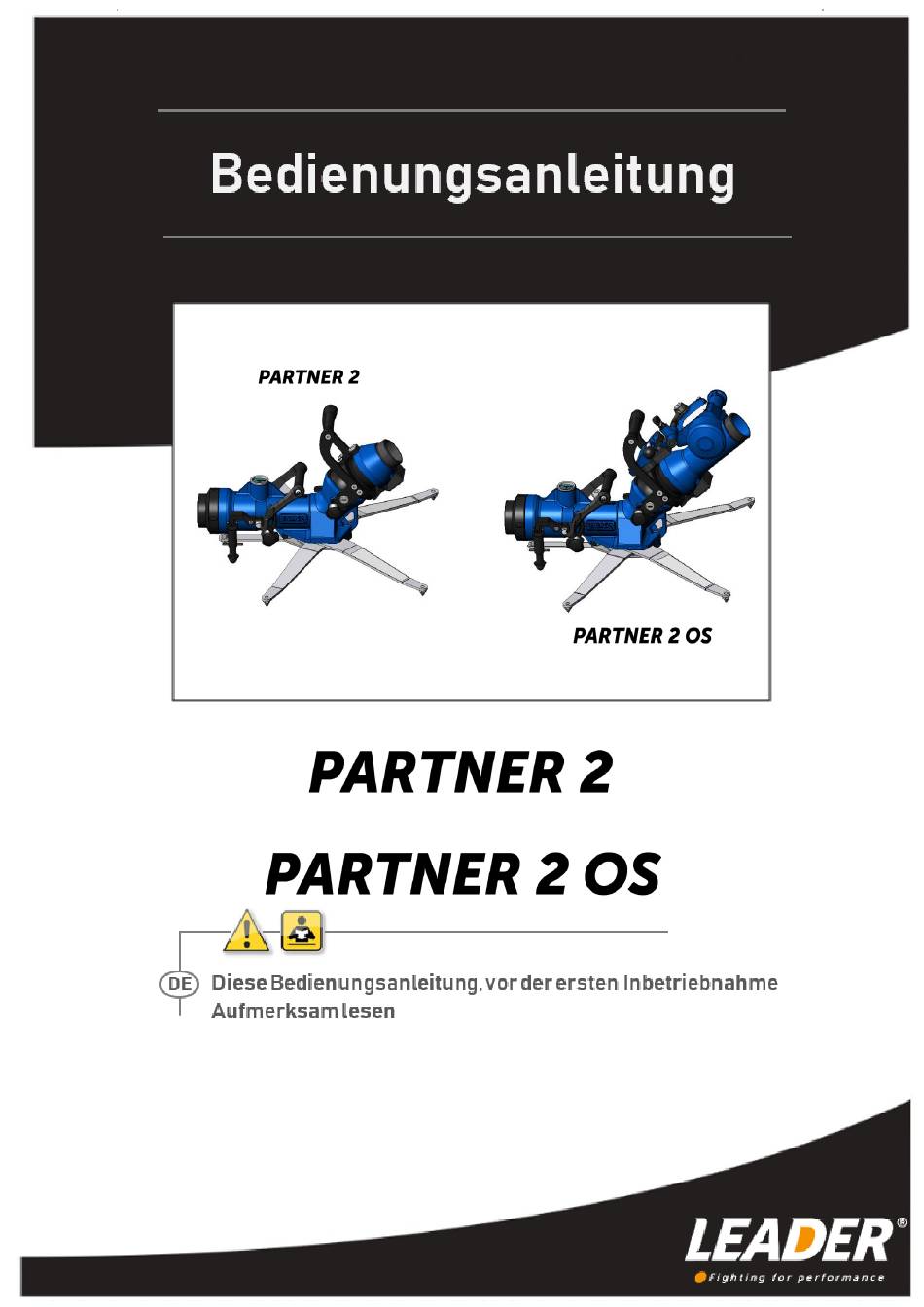

Leader PARTNER 2 Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Leader PARTNER 2
Inhaltszusammenfassung für Leader PARTNER 2
- Seite 1 & - 1 -...
- Seite 2 - 2 -...
- Seite 3 WASSERWERFER PARTNER 2, EINGANG 2.5'' BSP IG / AUSGANG 2.5''BSP AG CPA-0022-8P WASSERWERFER PARTNER 2, EINGANG 4'' BSP AG / AUSGANG 2.5''BSP AG CPA-0122-8P WASSERWERFER PARTNER 2 OSZLILLIEREND, EINGAND 4'' BSP AG / AUSGANG 2.5''BSP AG CPA-0122-OP WASSERWERFER PARTNER 2 OSZLILLIEREND, EINGANG 2.5'' BSP IG / AUSGANG 2.5''BSP AG Optionen: Référence...
-
Seite 4: Inhaltsverzeichnis
4 ALLGEMEINE INFORMATIONEN Allgemeine Technische Daten 5 EINGANG UND AUSGANG 6 STABILISIERUNGSHALTER 7 HORIZONTALER / VERTIKALER SCHWENKBEREICH 8 VERANKERUNG DES PARTNER 2 Verankerung mit zusätzlichem Gewicht Verankerung durch Fixierung der Spikes Verankerung durch Fixierung der Halter Verankerung mit dem Sicherungsgurt Sicherheitsventil 8.5.1... -
Seite 5: Einleitung
Jede Demontage oder Reparatur muss von LEADER oder einem autorisierten Vertragshändler durchgeführt werden. In diesem Handbuch wird die Benutzerfreundlichkeit des Feuerwehrschlauchs hervorgehoben. Um diese Broschüre verbessern zu können, freut sich LEADER darauf, von Ihnen Vorschläge und Anregungen zu erhalten. Wenden Sie sich ganz einfach an uns. -
Seite 6: Sicherheitshinweis
▪ Achten Sie darauf, dass ein Druck von 40 bar am Einlass nicht überschritten wird. ▪ Der Schlauch darf nur von qualifiziertem und geschulten Personal bedient und repariert werden. ▪ Ersetzen Sie ein fehlerhaftes Element immer durch ein Ersatzteil, das von LEADER zu diesem Zweck angeboten wird. - Seite 7 Verwenden Sie zur Sicherung des Wasserwerfers Partner 2 den mitgelieferten Sicherungsgurt (Abs. 9.4). Damit wird der Bewegungsradius des Wasserwerfers auf die Gurtlänge begrenzt. Bitte beachten Sie die folgenden Informationen, um die Handhabung des Wasserwerfers Partner 2 zu optimieren und die Sicherheit der Bediener zu gewährleisten:...
-
Seite 8: Allgemeine Informationen

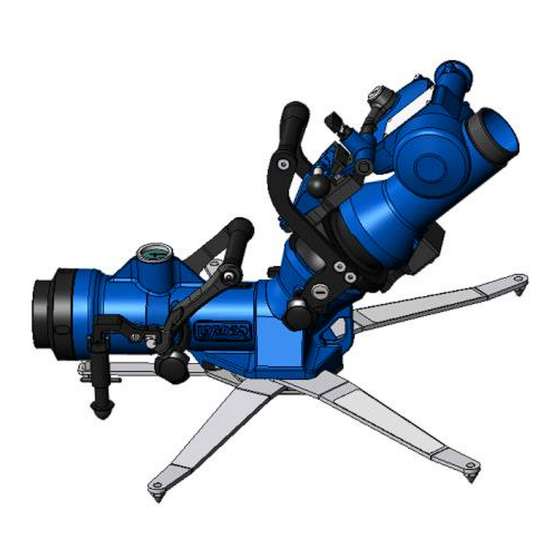

16 bar ▪ Horizontaler Schwenkbereich: 20° nach beiden Seiten der Mittelachse Der tragbare Wasserwerfer Partner 2 ist durchdacht, leicht und bedienungsfreundlich. Er ist optional mit einem Sicherheitsventil lieferbar, das die Durchflussmenge bereits bei ersten Rutschbewegungen des Wasserwerfers verringert. 4.1 Allgemeine Technische Daten... -
Seite 9: Horizontaler / Vertikaler Schwenkbereich
Element nicht für die Normalfunktion des Wasserwerfers erforderlich. 8 VERANKERUNG DES PARTNER 2 Die Reaktionskraft der Düse des Wasserwerfers Partner 2 kann bis zu 200 kg bei 3000 l/min erreichen und damit den Wasserwerfer in Bewegung versetzen. -
Seite 10: Verankerung Mit Dem Sicherungsgurt
8.4 Verankerung mit dem Sicherungsgurt Ein weiteres Mittel zur Sicherung des Partner 2 ist der Sicherungsgurt mit Karabinerhaken. Dieser wird am Ring am Ausgang des Wasserwerfers befestigt. Sicherungsgurt Dies ist die sicherste Lösung, weil der Bewegungsradius des Wasserwerfers somit auf die Gurtlänge begrenzt wird. -
Seite 11: Test Des Sicherheitsventils
Wasserwerfers. 9 OSZILLIERSYSTEM (Nur relevant für Partner 2 OSZILLIEREND) Der Wasserwerfer Partner 2 kann mit einem Oszilliersystem ausgestattet werden. Der Streuwinkel dieser Option ist einstellbar von 20 bis 40°. Die automatische Oszillation kann jederzeit unterbrochen werden, um den Wasserwerfer wieder manuell auszurichten. -
Seite 12: Garantie
LEADER gewährleistet dem Erstkäufer für eine Dauer von 5 Jahren ab Kaufdatum, dass der Wasserwerfer Partner 2 frei von Material- und Fertigungsmängeln ist. Diese eingeschränkte Garantie besteht nur gegenüber dem Erstkäufer und nicht gegenüber Dritten, an die das Produkt in der Folge noch verkauft werden könnte. - Seite 13 - 13 -...
- Seite 14 Manuelle Referenz : - 14 - PARTNER2.ZN.2.1.DE.3...
