REIHEN- UND PARALLELVERBINDUNGEN

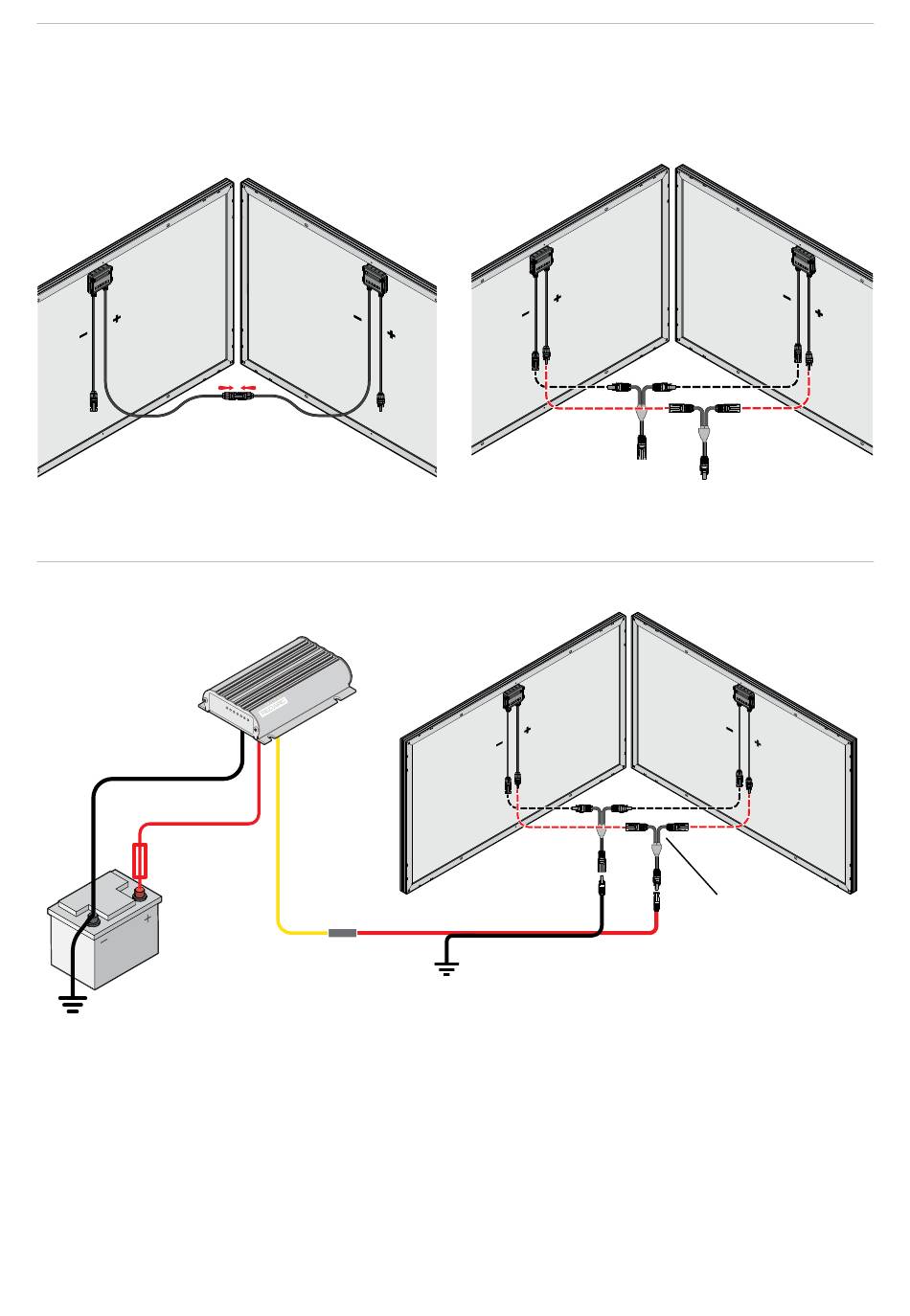

REIHENSCHALTUNGEN
Durch die Reihenschaltung zweier identischer Module (mit der gleichen
Wattzahl) wird die Systemspannung verdoppelt und der Ausgangsstrom auf
dem gleichen Niveau gehalten. Reihenschaltungen können hergestellt werden,
indem der positive Anschluss eines Moduls mit dem negativen des nächsten
verbunden wird.
2 × 29,5 V/8,5 A/200 W Module
1 × 59 V/8,5 A/400 W Array

PARALLELVERDRAHTUNG DER MODULE MIT EINEM BCDC

REDARC
Lade-Wandler***
SCHWARZ
ROT
Sicherung*
Zusatzbatterie
*Nicht im Lieferumfang enthalten. Für andere Installationen müssen Sicherungen und Kabel geeigneter Größe verwendet werden, die entsprechend Ihrer
Installationsanforderungen bestimmt werden sollten.
**Crimp-Stoßverbindungen werden für die feste Installation von Solarmodulen empfohlen.
***REDARC BCDC-Lade-Wandler verfügen über einen eingebauten Regler. Installieren Sie KEINEN Regler zwischen dem Solarmodul und dem BCDC-Lade-Wandler.
=
GELB
Crimp-Stoßverbindung**
PARALLELVERBINDUNGEN
Durch die Parallelschaltung zweier identischer Module (mit der gleichen
Wattzahl) wird der Gesamtausgangsstrom mit verdoppelt und die
Systemspannung bleibt gleich. Parallelverbindungen können mit dem
REDARC MC4-Stecker Y-Adapterkabel (SRC0006) hergestellt werden.
2 × 29,5 V/8,5 A/200 W Module
1 × 29,5 V/17 A/400 W Array
MC4-Stecker auf Blankdraht*
5 m (16,4 Fuß) SRC0001
10 m (32,8 Fuß) SRC0002
1,5 m (4,9 Fuß) SRC0003
=
MC4-Stecker
Y-Adapterkabel*
SRC0006
DE Deutsch | 11
