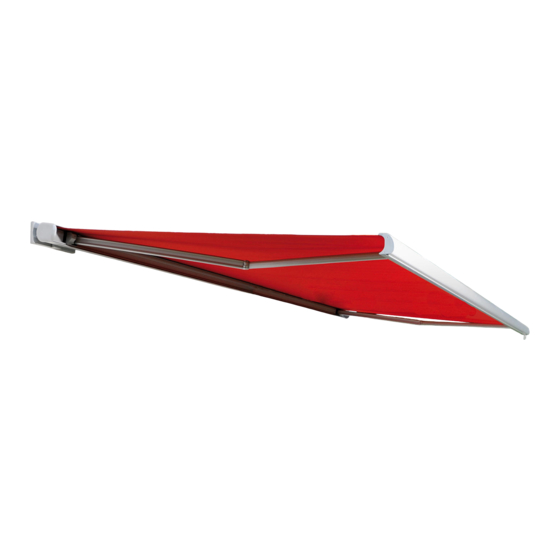

Inhaltszusammenfassung für Klaiber RESOBOX BX8000
- Seite 1 Montageanleitung RESOBOX BX8000 www.Klaiber.com www.klaiber.de Technische Änderungen jederzeit vorbehalten © Klaiber 2010/07...
-
Seite 2: Identifizierung
Markisen mit Motorantrieb (230V) dürfen nur von zu kontrollieren. Sollten Bauteile fehlen oder be- zugelassenen Berufsfachleuten angeschlossen wer- schädigt sein, wenden Sie sich an die Firma Klaiber den. Die gesetzlichen Vorschriften sind einzuhalten. oder Ihren Lieferanten. Bei unsachgemäßem Anschluss können erhebliche Gefahren für den Benutzer entstehen. - Seite 3 Befestigungsmaterial Die geeigneten Befestigungsmittel (Schrauben, Dü- bel, etc.) müssen je nach Untergrund (Beton, Kalk- sandstein, etc.) durch einen Fachmann bestimmt oder durch die Befestigungsherstellerfirma abge- klärt werden. Die im Standardsortiment angebotene Anzahl Kon- solen genügen für die Montage auf Beton (B25). Die Randabstände sind zu beachten.
-
Seite 4: Lieferumfang
- Gelenkarme dürfen nie unter Spannung gelöst werden. Andernfalls besteht die Gefahr des plötzlichen Aus- fahrens der Arme. Lieferumfang Anlagen bis 800 cm Gestellbreite werden montagefertig geliefert. Ab 801 cm Gestellbreite Tuchaufzug und Kopplung der Profile bauseits. Werkzeugübersicht Größe Inbusschlüssel 2.5, 5 TX20 Torxschraubenzieher Kunststoffhamer Messband Markierungsstift Schere oder Messer - 4 - www.klaiber.de... -
Seite 5: Explosionszeichnung
Explosionszeichnung B404 L B405 L B423/1 B400 B423 /1 RS13/.. B403 B400 B453 L B410 B420 B450 L B473 L B450 R B471 RS14/.. B405 R B453 R B404 R B473 R Legende B423/1 Konsolengarnitur B420 Kastenträger Wand B400 Kastenprofilgarnitur B404 .. - Seite 6 Platzbedarf Wandmontage Mit absenkbarem VOLANT-PLUS B460 - 6 - www.klaiber.de...
- Seite 7 Deckenmontage Mit absenkbarem VOLANT-PLUS B460 - 7 -...
- Seite 8 Montageplan Befestigungsmaterial B423/1 Konsolengarnitur 200 mm B423/2 Konsolengarnitur 300 mm - 8 - www.klaiber.de...
- Seite 9 Konsoleneinteilung mit 2 Gelenkarmen B450 / B440 / B440/1 150 cm 2 x B450 K1 a W1 b K2 c 200 cm 2 x B450 K1 a W1 b K2 c 250 cm 2 x B450 K1 a W1 b K2 c 300 cm 2 x B450 K1 a...
- Seite 10 W1 b 227 235 244 255 264 272 280 289 297 309 317 325 334 342 350 359 367 375 384 392 400 409 K2 c 235 243 252 263 272 280 288 297 305 317 325 333 342 350 358 367 375 383 392 400 408 417 - 10 - www.klaiber.de...
- Seite 11 200 cm 4 x B450 K1 a 30 W1 b 220 232 244 255 264 272 280 289 297 309 317 325 334 342 350 359 367 375 384 392 400 409 K2 c 228 240 252 263 272 280 288 297 305 317 325 333 342 350 358 367 375 383 392 400 408 417 250 cm 4 x B450 K1 a 30 W1 b 195 207 220 232 245 257 270 282 295 307 317 325 334 342 350 359 367 375 384...
- Seite 12 496 506 516 528 538 548 558 568 580 590 600 610 620 630 640 580 590 600 610 630 640 650 660 W3 f 792 805 817 830 842 855 867 880 K4 g 800 813 825 838 850 863 875 888 - 12 - www.klaiber.de...
- Seite 13 200 cm 6 x B450 K1 a W1 b 255 260 265 276 281 286 291 296 307 312 317 322 327 332 337 307 317 322 332 337 342 347 352 K2 c 263 268 273 284 289 294 299 304 315 320 325 330 335 340 345 315 325 330 340 345 350 355 360 W2 d 488 498 508 520 530 540 550 560 572 582 592 602 612 622 632 572 582 592 602 622 632 642 652 K3 e...
- Seite 14 708 708 708 708 453 465 478 490 503 515 528 540 553 565 578 580 590 600 610 630 640 650 660 W3 f 791 804 816 829 841 854 866 879 K4 g 800 813 825 838 850 863 875 888 - 14 - www.klaiber.de...
- Seite 15 Montage bis 800 cm Totalbreite Befestigungslöcher bohren und Konsolen festschrauben. (Befestigungsmaterial bauseits) Konsolenmaße siehe Pos. 9 Konsolenplan siehe Pos. 10. ACHTUNG: Der Überstand von Gewindestange, Klebeanker etc. muss entfernt werden, da ansonsten die Kon- solenabdeckung nicht montiert werden kann. Die Markise von oben in die Konsole einhängen und zentrieren. Den Nutenstein seitlich einschieben.
- Seite 16 Konsolenabdeckung oben an der Konsole einhängen und unten einklippen. Den festen Halt überprüfen. Aus- und Einfahren der Markise Dabei die Tuchwicklung überwachen. Wenn möglich mit dem Kunden eine Funktionskontrolle durch- führen und ein Abnahmeprotokoll unterschreiben lassen. - 16 - www.klaiber.de...
- Seite 17 Montage ab 801 - 1800 cm Totalbreite Die vorgefertigten Kastenelemente richtig anordnen. Den Sicherungsbolzen in die Kastenträger einstecken. Beide Kastenteile ineinanderschieben. Der Sicherungsbolzen muss im Kastenträger eingemittet sein und eventuell nachgerichtet werden. - 17 -...
- Seite 18 1. Verstellachse in die Kastenhalterung schieben. 2. Verstellschraube bündig in die Verstellachse eindrehen. 3. Drehachse bündig in die Verstellschraube eindrehen. Verstellachse und die Drehachse in der Hand halten und die Verstellschraube (links/rechts Gewinde) zusammendrehen. ACHTUNG: Die Verstellschraube muss mittig zentriert sein. - 18 - www.klaiber.de...
- Seite 19 Die beiden Distanzscheiben auf die Verstellachse stülpen und die Starrachse in die Kastenhalterung legen. Die beiden Wandhalterungen links und rechts an der Kasten- halterung festschrauben. Bei allen Kastenhalterungen wiederholen. Fortsetzung der Montage 11 - 18 bei Pos. danach bei Pos. weiter machen.
- Seite 20 Das Tuch in die Tuchwelle einziehen. Das Tuch links und rechts zur Tuchwelle zentrieren. Tuch festschrauben an die Tuchwelle (mit Motor ca. 70 cm) bei Tandem-Motoren auf beiden Seiten. Lagerzapfen montieren. Tuch an Tuchwelle festschrauben (ca. 20 cm). Tuchrolle ganz aufwickeln. - 20 - www.klaiber.de...
- Seite 21 Motor einsetzen. Tuchwelle in das Gegenlager einführen. Seitentel abschrauben und den Motor ins Motorenlager setzen. Das Seitenteil wieder festschrauben. ACHTUNG: Bei max. 3 mm Spiel zwischen Tuchwelle und Motorenlager die mitgelieferten Distanscheiben montieren, wenn notwendig ebenfalls beim Ge- genlager. Tuchwellenstütze von vorne einlegen. - 21 -...
- Seite 22 Nut der Schrauben. Danach die Schrauben festziehen. Den Nutenstein seitlich in den Kastenhalter schieben. Armträger seitlich in den Kastenhalter einschieben. Armträger mit dem Nutenstein fest verschrauben. ACHTUNG: Die Neigungsverstellschraube des Gelenkarmes etwas heraus drehen, so daß eine weitere Höhen- lagen-Verstellung möglich ist. - 22 - www.klaiber.de...
- Seite 23 Gelenkarm mit der oberen Schraube am Armträger festschrau- ben. Durch Drehen der Neigungsverstellschraube kann der Gelen- karm in der Höhe eingestellt werden. Die untere Schraube ebenfalls festziehen. Die Abdeckung des Armträgers montieren. Die beiden vorbereiteten Ausfallprofile zusammenschieben und fest miteinander verschrauben. - 23 -...
- Seite 24 Die Nutensteine ins Ausfallprofil einlegen. Gelenkarm B450 = 1 Stück pro Arm Gelenkarm B440 , B440/1 = 2 Stück pro Arm ACHTUNG: Die Gelenkarme mit dem Ausfallprofil von Hand verschrauben. Tuch und Ausfallprofil zur Markise zentrieren. - 24 - www.klaiber.de...
- Seite 25 ACHTUNG: Vor dem definitiven Verschrauben muss der Gelen- karm an das Ausfallprofil gedrückt und von Hand gehalten werden (siehe Foto). Wird dies Unterlassen, streift das Tuch auf dem Gelenkarm (Verschmutzung, Zerstörung). Die Markise etwas einfahren und alle Armsicherungen entfer- nen. Die Markise ganz aus- und wieder einfahren.
- Seite 26 Fachpersonal außerhalb verbinden lassen. Die Markise ganz ausfahren. Darauf achten, daß die Tuchabdeckungen am richtigen Ort montiert werden. Die Tuchabdeckung unter der Nut des Kastenprofil einlegen, sowie in der Nut der Schraube. Zentrieren und festschrauben. - 26 - www.klaiber.de...
- Seite 27 Die selbstklebenden Pumpon an das Abdeckprofil kleben. Wichtig ist, dass diese an der höchsten Erhebung des Armprofil angebracht werden. Die Seitenabdeckungen inklusive den vormontierten Schrau- ben auf die Kabeltülle auflegen. Mit der Hand die Schrauben in die Kabeltülle aufklopfen. Aus- und Einfahren der Markise Dabei die Tuchwicklung überwachen.
-
Seite 28: Absenkvolant Mit Zwischengarnitur
Absenkvolant mit Zwischengarnitur Beginn der Montage 21 - 53 bei Pos. Die komplette Tuchwelle mit dem aufgezogenen Tuch in das Ausfallprofil schieben. Mit dem anderen Profil gleich verfahren. Die beiden Gegenlager aufsetzen. - 28 - www.klaiber.de... - Seite 29 Die beiden vorbereiteten Ausfallprofile zusammenschieben. Die beiden Ausfallprofile fest miteinander verschrauben. Die beiden Distanzscheiben über den Getriebeantriebsdorn stülpen. Die Endkappen auf das Ausfallprofil schrauben. - 29 -...
-
Seite 30: Fortsetzung Der Montage
Beide AV-Tücher ganz abrollen (Tuchbeschädigung). Die Löcher für das Kupplungsblech bohren und darauf achten, dass kein Spalt zwischen dem Ausfallprofilstoss entsteht. Das Kupplungsblech mit den Poppnieten eng anliegend am Ausfallprofil befestigen. Fortsetzung der Montage 55 - 73 bei Pos. - 30 - www.klaiber.de... - Seite 31 Notizen - 31 -...
-
Seite 32: Instandhalten Und Reinigen
Tel. 0 72 51/ 97 33-0 · Fax 0 72 51/ 1 34 12 für entwickelten Reiniger gemäß Produktanleitung. www.klaiber.de · info@klaiber.de Klaiber bietet sowohl den Reiniger wie auch ein Im- prägnierungsmittel an. Pflege der Markise Grundsätzlich erfordern die mechanischen Teile kei- ne Wartung.
