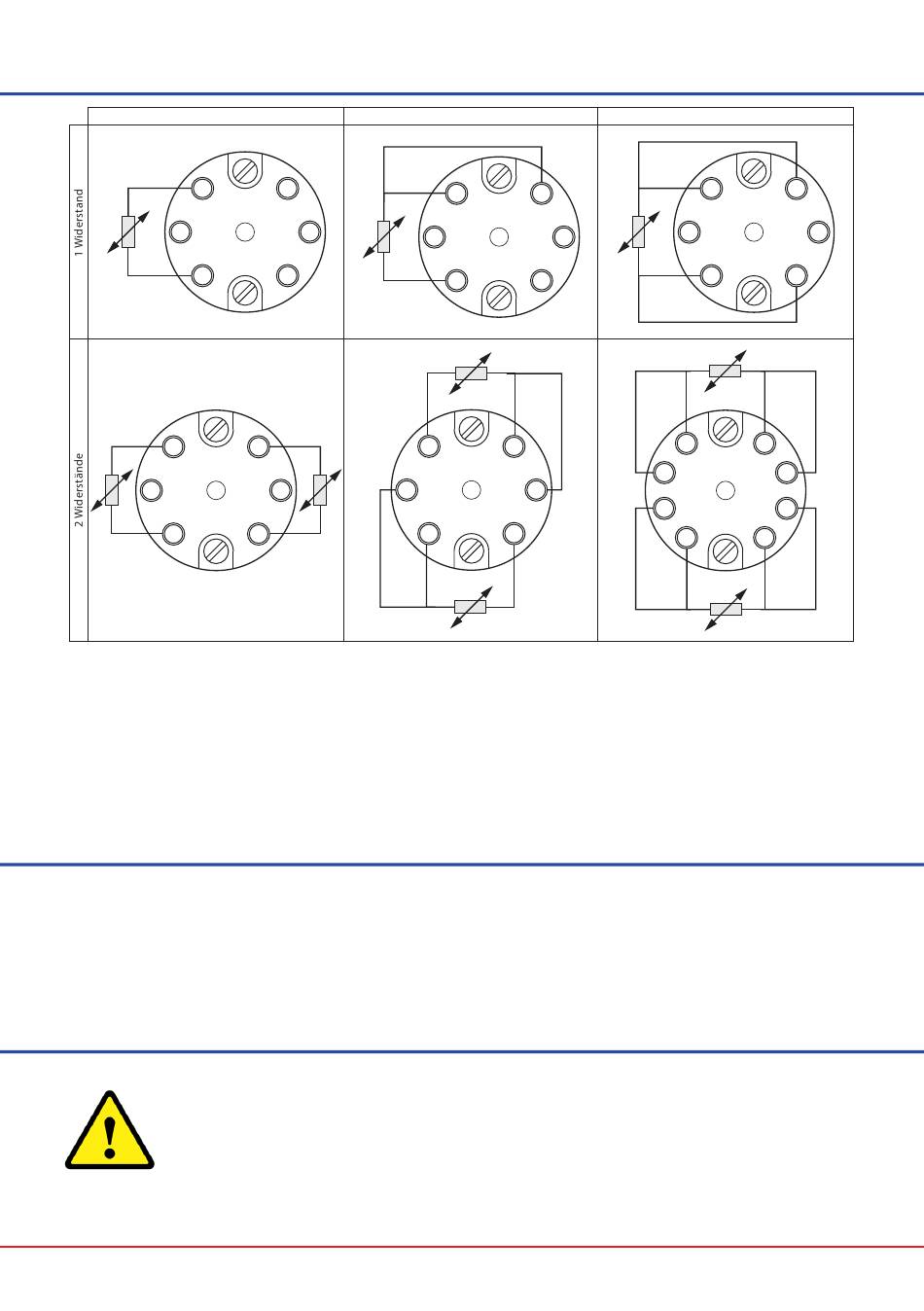

Elektrischer Anschluss
2-Leiter-Schaltung
1
rot
5
weiß
2
1
rot
5
weiß
2
Anschluss LM235Z
Bei dem LM235Z Sensor handelt es sich um einen Halbleiter. Hier muss bei dem Anschluss auf die richtige
Polung geachtet werden. Der Messstrom beträgt 400μA...5mA mit 10mV/K.
Die Geräte sind für den Betrieb an Schutzkleinspannung (SELV) ausgelegt. Beim elektrischen Anschluss der
Geräte gelten die techn. Daten der Geräte. Speziell bei passiven Fühlern (z.B. PT100 etc.) in Zweileiter-
Ausführung ist der Leitungswiderstand der Zuleitung zu berücksichtigen. Gegebenenfalls muss dieser in der
Folgeelektronik korrigiert werden. Infolge der Eigenerwärmung beeinflusst der Messstrom die Genauigkeit
der Messung. Daher sollte dieser nicht größer 1mA liegen.
Montage
Der Tauchfühler kann mittels Klemmverschraubung, Montageflansch oder Tauchhülse einfach befestigt wer-
den.
Entsorgungshinweise
Das Produkt ist als elektrische und elektronische Ausrüstung einzustufen und darf nicht als Haus-
haltsmüll entsorgt werden. Die Entsorgung hat als Elektro-/Elektronikschrott zu erfolgen. Eine
Sonderbehandlung für spezielle Komponenten ist unter Umständen gesetzlich zwingend und
ökologisch sinnvoll. Die örtlich gültige Gesetzgebung für eine Entsorgung ist zu beachten.
Die Auswahl der Produkte und insbesondere die Feststellung ihrer Eignung für einen bestimmten Verwendungszweck liegen allein beim Käufer.
Für diese wird ausdrücklich keine Haftung oder Gewährleistung übernommen. Haftung für Schäden, die durch fehlerhafte Planung, Bedienung,
Installation oder Fehlfunktionen der Geräte entstehen, ist ausgeschlossen. Der Käufer hat sicherzustellen, dass Fehlplanungen, -bedienungen oder
-installationen keine weiterführenden Schäden verursachen können. Alle Angaben ohne Gewähr, technische Änderungen vorbehalten.
© by D-Sensors
GmbH - Quermathe 3 - 14532 Stahnsdorf * Tel.: +49 33 29 / 69 74 11 * www.d-sensors.shop * info@d-sensors.shop
®
rot
3
rot
6
weiß
4
3
rot
6
weiß
4
rot
3-Leiter-Schaltung
1
3
5
6
2
4
weiß
rot
rot
1
3
5
6
2
4
rot
weiß
4-Leiter-Schaltung
rot
1
3
rot
5
6
weiß
2
4
weiß
rot
rot
weiß
weiß
1
2
3
4
5
6
7
8
rot
rot
weiß
weiß
