strawa Raumthermostat AP 230 V
Artikelnummer: 55-0051xx
3.

MONTAGE/ ANSCHLUSS

Auslieferungszustand offen. Montage wegen des geringen Verdrahtungsraumes auf eine UP-Dose empfohlen, kann

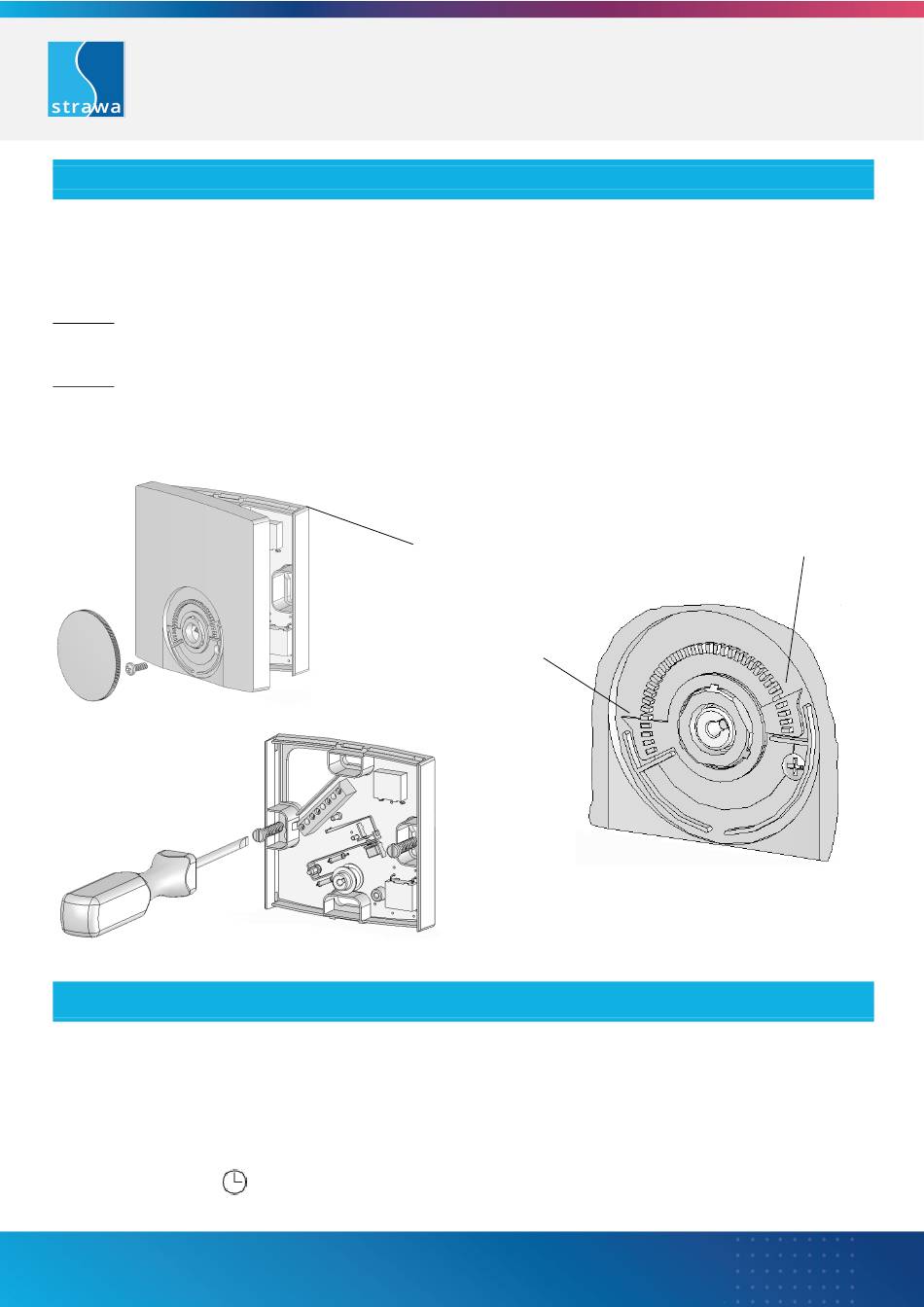

aber auch auf ebenen nichtleitfähigen Untergrund erfolgen. Öffnen und Schließen wie in Bild 1 beschrieben. Die zur
Wand zeigenden, verdeckten Lüftungsschlitze dürfen nicht verschlossen werden, da dies zu einer fehlerhaften
Regelung führt.
Achtung! Der Regler ist für übliche Verunreinigungen in Wohn- und Büroräumen geeignet. Unverhältnismäßiger
Schmutz und Staub während der Installations- oder Renovierungsarbeiten kann die Kontakte verschmutzen und zur
Nichtfunktion des Reglers führen.
Achtung! Den Einstellknopf immer erst vor dem Abnehmen des Gehäusedeckels abziehen!
Der Einstellknopf darf nicht ohne vorheriges Aufsetzen des Gehäusedeckels aufgesteckt
und wieder abgezogen werden!
4.

FUNKTIONEN

Der Raumtemperaturregler erfasst mit einem innenliegenden Bimetallfühler die Raumtemperatur und regelt
entsprechend dem eingestellten Sollwert. Die Reglertypen RTBSB- 201.023 und RTBSB-201.062 verfügen über einen
„EIN/AUS"-Schalter, der Typ RTBSB- 201.062 zusätzlich über eine rote Lampe „Heizen". Der RTBSB-201.075 verfügt
über einen Schalter „Absenken/Tag/Uhrenbetrieb" und eine grüne Lampe „Absenkbetrieb". Der RTBSB-201.065
wurde speziell für 2-Rohr-Leitungssysteme entwickelt und verfügt für den gemeinsamen Heiz-Kühlausgang über
einen Heiz-Kühl-Umschalter. Durch eine thermische Rückführung wird eine sehr genaue Schaltdifferenz erreicht. Bei
Beschalten der Klemme
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
Oberer Schnapphaken
mit 230 V~ wird auf eine um ca. 3K geringere Temperatur geregelt (Nachtabsenkung).
Einstellfahne
Technische Änderungen vorbehalten
Seite 4 / 8
Einstellfahne
Erstellungsdatum: 02.02.2024
