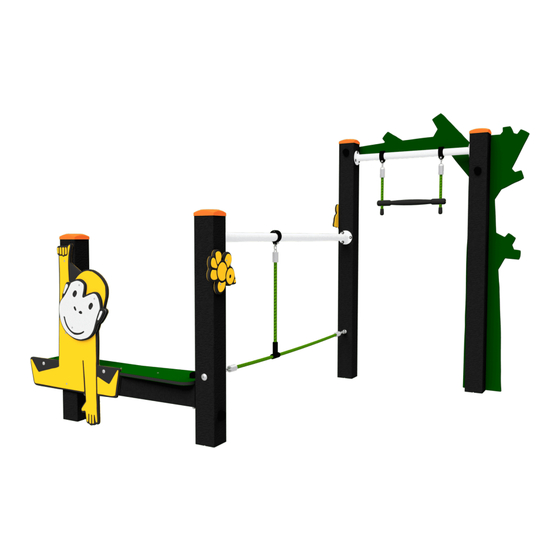

Klimtoestel Aap

IPP.015.U

Inhaltszusammenfassung für BOERPLAY IPP.015.U

Seite 1 Klimtoestel Aap IPP.015.U...
Seite 2 Si el tierra no ayuda a la estabilidad del equipo que se está colocando, vierta 50L de hormigón por poste. FR - Important ! Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. IPP 015 U © Copyright BOERplay 24-11-2023 Revision:...
Seite 3 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 2,11 m 1,86 m 1,06 m 0,26 m 0,00 m 1,55 m 1,52 m 1,02 m 0,92 m 0,28 m 0,00 m IPP 015 U © Copyright BOERplay 24-11-2023 Revision:...
Seite 4 1,50 m 1,50 m 1,50 m 0,70 m 5,11 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles IPP 015 U © Copyright BOERplay 24-11-2023 Revision:...
Seite 5 Bodemplan Bodenplan Plan de superficie Plan de surface 4,84 m 3,25 m 1,65 m 0,06 m 0,00 m Ground level Maaiveld Bodennahe Nivel del suelo Niveau au sol IPP 015 U © Copyright BOERplay 24-11-2023 Revision:...
Seite 6 Orden de esemblado Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD.IPP.022.U MOD.IPP.020.G60 MOD.IPP.021.U MOD.IPP.020.x MOD.IPP.021.x MOD.IPP.022.x IPP 015 U © Copyright BOERplay 24-11-2023 Revision:...
Seite 7 No. 13 No. 17 Ø3 mm Ø5 mm Ø11 mm Ø12 mm Ø4,8mm Only for metal posts Alleen voor metalen staanders Nur für Pfosten aus Metall Solo para postes de metal Seulement pour poteaux en métal © Copyright BOERplay Revision:...
Seite 10 LOGBOEK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type aanduiding nijntje Artikelnummer IPP.015.U Naam toestel Klimtoestel Aap Maximale valhoogte 1,1 m Bouwjaar 2024 Certificaat 072017 Keuringsinstantie...
Seite 11 LOGBOEK Inspectie en onderhoud Datum Tijdstip Naam Naam Geconstateerde Te vervangen inspectie inspectie uitvoerder uitvoerder gebreken onderdelen onderhoud onderhoud inspectie onderhoud Ongevallen Genomen Datum Leeftijd Vermoedelijk oorzaak letsel Opgetreden persoonlijk letsel maatregel n.a.v. ongeval slachtoffer ongeval...
Seite 12 Inspectie en onderhoud intervallen Maanden Nr. Inspectie Onderhoud tussen controle Speeltoestel controleren op stabiliteit, goede Ontbrekende onderdelen toevoegen, verbindingen en ontbrekende onderdelen. verbindingen vastdraaien. Ontbrekende Bouten, schroeven en moeren controleren op bevestigingsmiddelen aanbrengen en ontbreken, vastzitten, corrosie en slijtage gecorrodeerde onderdelen vervangen. Vervangen van versleten onderdelen en/of Ophangingen controleren op slijtage.
Seite 13 6. Controleer het terrein regelmatig op zaken die er niet thuis horen, onveilig zijn of uitnodigen tot verkeerd gebruik, bijvoorbeeld giftige planten, glas enz. De controle frequentie is afhankelijk van de belasting. 7. Bedenk dat slecht onderhoud leidt tot onveiligheid en aantoonbare snellere verpaupering van de speelomgeving.
Seite 14 Certificaat nr. 072017TA Pagina 1 van 2 Certificaat van goedkeuring op basis van een keuring van het typekenmerkend monster Warenwetbesluit attractie- en speeltoestellen 2023 Afgegeven door TÜV NORD Nederland B.V. (aangewezen bij besluit van de Minister van Volksgezondheid, Welzijn en Sport, Staatscourant jaargang 2022, nr.
Seite 15 Certificaat nr. 072017TA Pagina 2 van 2 Dossiernr. 072017TA Uniek registratie nr. n.v.t. Warenwetbesluit attractie- en speeltoestellen 2023 Certificaat van goedkeuring op basis van een keuring van het typekenmerkend monster, afgegeven door TÜV NORD Nederland B.V. (aangewezen bij besluit van de Minister van Volksgezondheid, Welzijn en Sport, Staatscourant jaargang 2022, nr. 7583) Afbeeldingen / aanzichten van het toestel: IPP.012.x: x in typenummer staat voor materiaal staanders en kleuruitvoering TÜV NORD Nederland B.V.
Seite 17 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 © Copyright BOERplay 21-11-2023 Revision: A MOD IPP 020 G60...
Seite 18 Pfosten aus Kunststoff oder Holz Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois RNT.BUS.M10.040 18 mm BSR.014.005.052 OME.VRB.902.320 Ø5 BSR.014.005.052 OME.VRB.902.320 RNT.BUS.M10.040 RNT.BUS.M10.040 © Copyright BOERplay 21-11-2023 Revision: A MOD IPP 020 G60...
Seite 19 0,55 m 0,95 m Detail D (1x) SME.BBP.077.905 BSR.030.006.002 BSR.025.006.030 BSR.030.006.002 BSR.011.006.012 BSR.011.006.012 BSR.025.006.030 BSR.030.006.002 SME.BBP.077.xxx © Copyright BOERplay 21-11-2023 Revision: A MOD IPP 020 G60...
Seite 21 Poteaux en plastique ou en bois 70 mm KST.LAM.013.006 BSR.002.005.070 Glue NL Lijm DE Kleber ES Pegamento 50 mm FR Colle ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 18 mm BSR.014.005.052 BSR.002.005.050 KST.LAM.013.006 BSR.002.005.070 MOD IPP 021 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 22 Pfosten aus Kunststoff oder Holz Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 ø5mm ø3mm x 30 BSR.014.005.053 BSR.002.005.070 MOD IPP 021 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 23 Detail B (2x) 125 mm BSR.011.010.020 BSR.030.010.002 BSR.021.010.125 KST.DOP.010.060 BSR.030.010.002 KST.DON.010.060 Detail C (2x) BSR.011.010.020 140 mm BSR.002.005.070 BSR.030.010.002 BSR.011.010.020 BSR.021.010.125 BSR.021.010.140 KST.DOP.010.060 BSR.021.010.140 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 OME.MNP.009.905 BSR.030.010.002 KST.DON.010.060 OPE.IPP.066.062 ORE.IPP.006 MOD IPP 021 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 25 Pfosten aus Kunststoff oder Holz Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 ø5mm ø3mm x 30 BSR.014.005.053 BSR.002.005.070 MOD IPP 021 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 28 Poteaux en plastique ou en bois 70 mm KST.LAM.013.006 BSR.002.005.070 Glue NL Lijm DE Kleber ES Pegamento 50 mm FR Colle ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 18 mm BSR.002.005.050 BSR.014.005.052 BSR.002.005.070 KST.LAM.013.006 MOD IPP 022 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 29 Pfosten aus Kunststoff oder Holz Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 ø5mm ø3mm x 30 BSR.014.005.053 BSR.002.005.070 MOD IPP 022 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 30 SME.BBP.013.916 SNT.IPP.002.060 165 mm 360 mm 165 mm Detail B (2x) SME.BBP.077.905 BSR.030.006.002 BSR.025.006.030 BSR.011.006.012 BSR.030.006.002 BSR.025.006.030 BSR.030.006.002 BSR.011.006.012 SME.BBP.013.916 SME.BBP.077.xxx SNT.IPP.002.x MOD IPP 022 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 31 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD IPP 022 U © Copyright BOERplay 22-11-2023 Revision: A...
Seite 32 Pfosten aus Kunststoff oder Holz Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 ø5mm ø3mm x 30 BSR.014.005.053 BSR.002.005.070 MOD IPP 022 U © Copyright BOERplay 22-11-2023 Revision: A...
