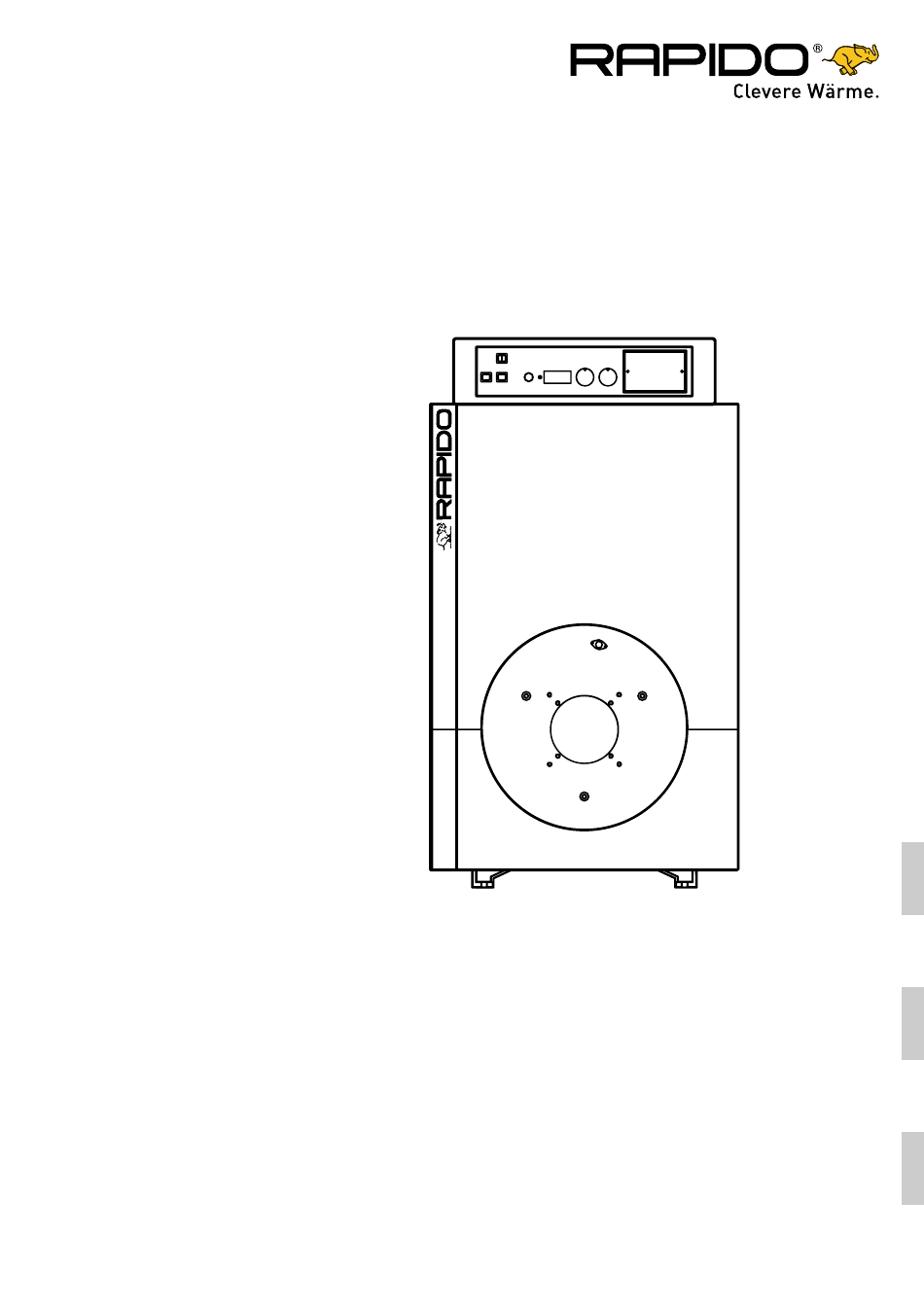

- Seite 1 F 2 2 0 N T B E Installationsanleitung N otic e d ’installation Installatieh and leid ing...
-
Seite 2: Inhaltsverzeichnis
V orsc hriften, R ic htlinien und R eg eln F 220 NT V or der Installation des K essels sollte eine A b stim m ung Ö l-/G as-S p ez ial-G uss-H eiz k essel fü r Ü b erdruck feuerung m it dem B ez irk sschornsteinfegerm eister und ggf. -
Seite 3: Gerätebeschreibung
Gerätebeschreibung Lieferumfang Der Kessel wird als Kesselblock mit separater Verkleidung Die Rapido-Niedertemperatur-Heizkessel vom Ty p F 220 (Abb. 2.2) oder in losen Gliedern geliefert (Abb. 2.3): NT nach DIN 4751 sind für den Einbau in offene und ge- schlossene Heizungsanlagen mit Vorlauftemperaturen bis 1 Kessel im Block max . -
Seite 4: Abmessungen
Abmessungen 1 Anlagen-Vorlauf DN 65 2 Anlagen-Rücklauf DN 65 3 Anschluss KFE-Hahn Rp 3/4“ Abb. 2.5 Geräteabmessungen F 220 NT M aße mm F 220/7 NT F 220/8 NT F 220/9 NT F 220/10 NT F 220/11 NT F 220/12 NT F 220/13 NT 1100 1100 1100... -
Seite 5: Technische Daten
Technische Daten Gerätetyp F220 /7 NT /8 NT /9 NT /10 NT /11 NT /12 NT /13 NT Leistungsbereich Nennwärmeleistung 80/60°C 70-90 80-105 95-125 110-145 125-165 140-190 160-215 Nennwärmebelastung 76-98,8 87-115,1 103-136,8 120-158,4 136-180,1 152-207,1 174-234 Betriebsdaten Gliederzahl Max. Betriebsüberdruck Max. -
Seite 6: Planungshinweise
Vor der Kesselmontage wird der bauseitige Auf- Planungshinweise bau eines Kesselsockels mit eingebauten Flach- Bei den Heizkesseln der Typenreihe Rapido F220 NT stählen empfohlen (Abb 3.2). handelt es sich um Wärmeerzeuger für Wasserheizungsan- lagen mit zulässigen Vorlauf- temperaturen bis 110 °C, also um Heißwassererzeuger der Gruppe II im Sinne der Dampfkesselverordnung. -
Seite 7: Heizungsanlagenschema
Heizungsanlagenschema Die Auswahl und Installation der Bauteile der Heizungsanlage muss nach den Regeln der Technik erfolgen. Lösbare Verbindungen und entsprechende Absperrorgane in der Heizungsanlage sind empfehlenswert. Beachten Sie bei der Kesselinstallation den Einbau der Einspeiserohre. Der Heizkessel ist mit einem bauteilgeprüften Sicherheitsventil entsprechend der TRD 721 auszurüsten. Zur Vermeidung von Kondensatbildung sollte bei einer klassischen Kesselinstallation die Rücklauftemperatur bei Gas- Feuerung über 45 °C bei Öl-Feuerung über 30 °C liegen. -
Seite 8: Installation
Installation Die Installation und Wartung muss von einem anerkannten Fachmann durchgeführt werden. Dieser übernimmt auch die Verantwortung für eine fach- und normgerechte Installation, Erstinbetriebnahme und Einweisung des Betreibers. Beachten Sie die Planungshinweise aus Kap. 3. Montage des K esselblocks Abb. 4.1 Pos. - Seite 9 Sie den Kessel auf Undichtigkeiten. Überprüfen Sie die Gliederzwischenräume auf abgasseitige Dichtheit und korrekten Sitz der Dicht- schnüre. Die Firma Rapido Wärmetechnik GmbH über- nimmt keine Haftung für Schäden an Personen und/oder Sachen, die auf einen fehlerhaften Zu- sammenbau oder auf mangelhafte Durchführung der Dichtheitsprüfung zurückzuführen sind.
-
Seite 10: Montage Der Kesselverkleidung
Montage der Kesselverkleidung Bereiten Sie die Seitenverkleidung rechts und links vor. Die Anzahl der Verkleidungsteile entnehmen Sie bitte Tab. 4.1. Montieren Sie die Verkleidungsteile mit den Schrauben 1, Scheiben 2 und Muttern 3. Zur Verstärkung befestigen Sie an der Unterseite das Blech 4 mit den Schrauben 5. - Seite 11 Abb. 4.6 Montieren Sie das Rückwandblech an den Stift- schrauben 1 des Abgassammelkastens. Ziehen Sie die Muttern zur späteren Justierung der Seiten- Abb. 4.8 verkleidung noch nicht fest. Befestigen Sie die Seitenverkleidungen 1 mit Blech- schrauben an den Rückwandblechen, richten Sie die Verkleidung aus, und ziehen Sie die Muttern fest.
-
Seite 12: M Ontage Des S Chaltp Ultes
Montage des Schaltpultes (Zubehör) Nachdem die Kesselverkleidung montiert und ausgerich- tet wurde, kann das Schaltpult aufgesetzt werden. Abb. 4.12 Abb. 4.10 Verrasten Sie das Schaltpult 1 und das Abdeckblech 2 in die Kesselverkleidung. Abb. 4.13 10 Setzen Sie die Fühlerelemente 1 in die Tauchhülsen 2 ein. -
Seite 13: Rauchgasseitiger Anschluss
Rauchgasseitiger Anschluss Montage des Brenners (Zubehör) Das Rauchgasrohr ist nach DIN 1298 an den Rauchgas- Die Heizkessel vom Typ F220 NT können mit Öl- oder stutzen des Kessels anzuschließen. Es ist darauf zu ach- Gasgebläsebrennern für Überdruckfeuerung betrieben ten, dass es am Rauchgasstutzen rundherum fest anliegt. werden. -
Seite 14: Erstinbetriebnahme
Erstinbetriebnahme Anforderungen an das Heizungswasser Die erste Inbetriebnahme der Anlage sowie die Einwei- sung des Betreibers muss von einem Fachmann vorge- Beim Nachfüllen der Heizungsanlage mit Wasser beach- nommen werden. ten Sie VDI 2035 Blatt 1, in der die maximale Menge Ergänzungswasser festgelegt ist. -
Seite 15: Reinigung, Pflege Und Wartung
Der Brennstoffbeschaffenheit entspre- chend ist der Kessel in bestimmten Zeitabständen zu rei- nigen, mindestens aber vor jeder Heizperiode. Rapido empfiehlt den Abschluss eines Wartungs- vertrages, um im Rahmen der Wartungen gemäß dem beigelegten Inspektionsheft die Rapido 3x3 Komfortgarantie in Anspruch nehmen zu können. -
Seite 16: Konformitätserklärung
Die genannten Produkte erfüllen die Anforderungen der aufgeführten Richtlinien. Sie stimmen mit dem geprüften Baumuster überein. Die Herstellung unterliegt dem Überwachungsverfahren gemäß ISO 9002/EN 29002. Viersen, den 01.07.02 Geschäftsführung RAPIDO WÄRMETECHNIK GMBH Rahserfeld 12, D-41748 Viersen Postfach 10 09 54, D-41709 Viersen Technische Ä nderungen, auch ohne vorherige Ankündigung, vorbehalten. -
Seite 33: Installatiehandleiding
F 220 NT Installatiehandleiding... -
Seite 34: Symbolen En Waarschuwingen
V oorschriften, richtlijnen en regels F 220 NT O lie-/gasv erw arm ingsk etel u it sp ec iaal gietijz er v o o r V ó ó r de installatie v an de k etel m o et o v erleg w o rden v erb randing m et o v erdru k gep leegd m et de eigenaar en ev t.
