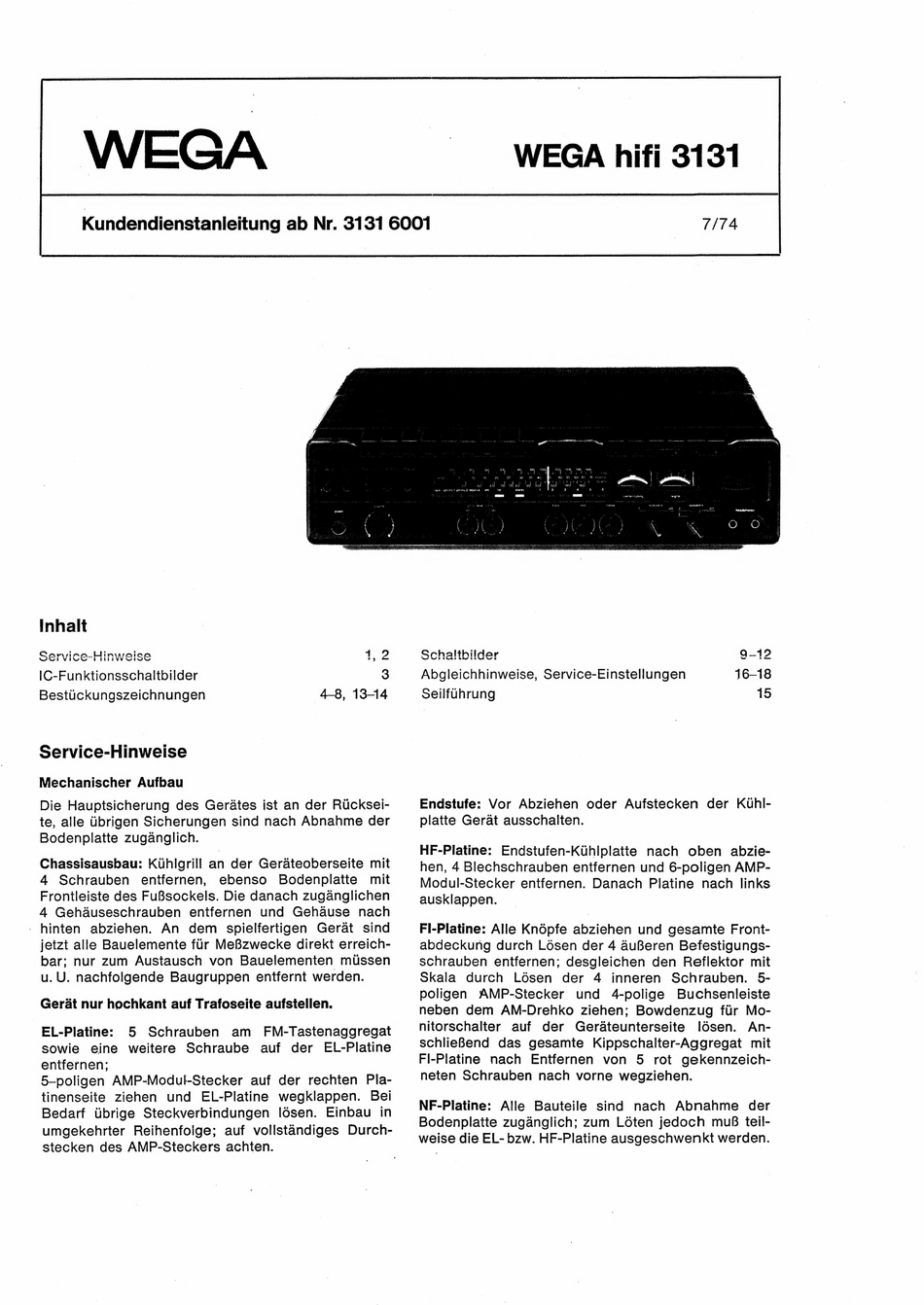

WEGA
Kundendienstanleitung ab Nr. 3131 6001
WEGA hifi 3131
7/74
Inhalt
Service-Hinweise
1,2
IC-Funktionsschaltbilder
3
Bestuckungszeichnungen
4-8, 13-14
Service-Hinweise
Mechanischer Aufbau
Die Hauptsicherung
des Gerates ist an der Rucksei-
te, alle Gbrigen Sicherungen sind nach Abnahme der
Bodenplatte zuganglich.
Chassisausbau: Kiuhlgrill an der Gerateoberseite mit
4 Schrauben
entfernen,
ebenso
Bodenplatte
mit
Frontleiste des FuBsockels. Die danach zuganglichen
4 Gehauseschrauben
entfernen
und
Gehause
nach
- hinten
abziehen.
An
dem
spielfertigen
Gerat
sind
jetzt alle Bauelemente fiir MeBzwecke
direkt erreich-
bar; nur zum
Austausch
von
Bauelementen
mussen
u. U. nachfolgende Baugruppen entfernt werden.
Gerat nur hochkant auf Trafoseite aufstellen.
EL-Platine:
5 Schrauben
am
FM-Tastenaggregat
sowie
eine weitere
Schraube
auf der
EL-Platine
entfernen;
5—poligen AMP-Modul-Stecker auf der rechten
Pla-
tinenseite
ziehen
und
EL-Platine
wegklappen.
Bei
Bedarf
Ubrige Steckverbindungen
ldésen. Einbau
in
umgekehrter
Reihenfoige;
auf vollstandiges
Durch-
stecken des AMP-Steckers achten.
Schaltbilder
9-12
Abgleichhinweise, Service-Einstellungen
16-18
Seilfuhrung
15
Endstufe:
Vor Abziehen
oder Aufstecken
der Kuhl-
platte Gerat ausschalten.
HF-Platine:
Endstufen-Kihlplatte
nach
oben
abzie-
hen, 4 Blechschrauben entfernen und 6-poligen AMP-
Modul-Stecker entfernen.
Danach
Platine
nach links
ausklappen.
Fl-Platine: Alle Knépfe abziehen und gesamte Front-
abdeckung durch Losen der 4 4uBeren Befestigungs-
schrauben
entfernen; desgleichen
den Reflektor mit
Skala
durch
Losen
der
4 inneren
Schrauben.
5-
poligen
AMP-Stecker
und
4-polige
Buchsenleiste
neben
dem
AM-Drehko
ziehen;
Bowdenzug
fiir Mo-
nitorschalter
auf
der
Gerateunterseite
I6sen.
An-
schlieBend
das gesamte
Kippschalter-Aggregat
mit
Fl-Platine
nach
Entfernen
von
5 rot gekennzeich-
neten Schrauben
nach vorne wegziehen.
NF-Platine:
Alle Bauteile
sind
nach
Abnahme
der
Bodenplatte zuganglich; zum Léten jedoch muB teil-
weise die EL- bzw. HF-Platine ausgeschwenkt werden.
