esotec Iris Bedienungsanleitung

Bedienungsanleitung
Solar-Wand- und Wegeleuchte „Iris"
Art.-Nr. 102937
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie enthält wich-
tige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie
dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Wir bedanken uns für den Kauf dieses Produkts. Sie haben ein Produkt erworben, welches
nach dem heutigen Stand der Technik gebaut wurde. Um diesen Zustand zu erhalten und
einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanlei-
tung beachten.
2. Bestimmungsgemäße Verwendung
Die Solarleuchte ist für den Einsatz im Außenbereich konstruiert (Schutzart IP65). Der ein-
gebaute Akku wird durch die Solarzelle der Leuchte geladen, wenn ausreichend Sonnenlicht
darauf scheint.
Bei Nacht schaltet sie die Leuchte dann automatisch ein und bei Tageslicht oder entladenen
Akku wieder aus. Die Leuchte kann mit Schrauben an einer Wand bzw. Boden oder über einen
Erdspieß ins Erdreich gesteckt werden.
Die Solarleuchte ist nicht überfahrbar! Die Leuchtstärke der LEDs kann in drei Stufen einge-
stellt werden.
Die Sicherheitshinweise und auch alle anderen Informationen dieser Bedienungsanleitung sind
unbedingt zu befolgen. Lesen Sie sich die gesamte Bedienungsanleitung vor Montage und
Inbetriebnahme aufmerksam durch.
3. Lieferumfang
- Solarleuchte (mit bereits eingesetztem LiFePO4-Akku)
- Bedienungsanleitung
- 1 x Wandhalterung mit anschraubbaren Erdspieß
- 2 Schrauben und Dübel
4. Symbol-Erklärungen, Aufschriften
Dieses Symbol weist auf besondere Gefahren hin bzw. auf wichtige Informationen,
die unbedingt zu beachten sind.
Das Pfeil-Symbol wird verwendet, wenn besondere Informationen oder Tipps gege-
ben werden sollen.
5. Sicherheitshinweise
Die Gewährleistung erlischt bei Schäden am Produkt, die durch Nichtbe-
achten dieser Bedienungsanleitung verursacht werden. Wir haften nicht für
Folgeschäden, die sich daraus ergeben! Gleiches gilt bei Sach- oder Perso-
nenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden.
a) Allgemein
- Das Produkt darf nicht umgebaut oder verändert werden. Hierbei erlischt nicht nur die Zulas-
sung/Gewährleistung, sondern dies kann zu Sicherheitsproblemen führen.
- Achten Sie darauf, dass das Produkt nicht in Kinderhände gelangt, es ist kein Spielzeug!
- Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen
Instrumenten betrachten!
- Das Produkt darf keinen mechanischen Beanspruchungen ausgesetzt werden. Gehen Sie
vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigt. Die Leuchte ist nicht überfahrbar!
- Halten Sie Verpackungsmaterial fern von Kindern, dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
- Falls das Produkt Beschädigungen aufweist oder nicht mehr funktioniert, verwenden Sie
es nicht mehr, sondern lassen Sie es von einem Fachmann prüfen oder entsorgen Sie es
umweltgerecht.
- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wer-
den, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
b) Akku
In der Solarleuchte ist bei Lieferung bereits ein Akku eingesetzt (Bauart/Typ siehe Kapitel
„Technische Daten"). Dieser wird abhängig von der Sonneneinstrahlung auf das Solarmodul
automatisch geladen.
Der Akku ist austauschbar (z.B. wenn sich nach langer Betriebsdauer seine Kapazität verrin-
gert). Beachten Sie deshalb folgende Sicherheitshinweise zu dem Akku:
- Akkus dürfen nicht in Kinderhände gelangen, lagern Sie sie sie deshalb immer außerhalb
der Reichweite von Kindern. Beim Verschlucken eines Akkus besteht nicht nur Erstickungs-
Before first use
min.8h
Ein/Aus
Modus
60
Lumen
Modus 1
Modus 2
X1 X1 X1
gefahr, sondern die Bestandteile sind gesundheitsschädlich (z.B. Verätzungs- oder Vergif-
tungsgefahr). Suchen Sie in einem solchen Fall sofort einen Arzt auf!
- Schließen Sie Akkus niemals kurz, zerlegen Sie sie nicht, werfen Sie sie niemals ins Feuer.
Es besteht Brand- und Explosionsgefahr!
- Akkus dürfen nicht feucht oder nass werden.
- Beschädigen Sie niemals die Außenhülle der Akkus. Dabei können nicht nur gesundheits-
gefährliche Stoffe austreten, sondern es besteht Explosionsgefahr durch einen Kurzschluss.
- Wenn Flüssigkeiten oder andere Stoffe aus den Akkus austreten (z.B. bei Beschädigung,
Überalterung oder Tiefentladung), so können diese bei Berührung zu Verätzungen oder
anderen Beeinträchtigungen der Haut führen. Verwenden Sie deshalb immer geeignete
Schutzhandschuhe. Auch Oberflächen oder Gegenstände, die mit den aus einem Akku aus-
tretenden Flüssigkeiten/Stoffen in Berührung kommen, können beschädigt werden. Verwen-
den Sie immer eine geeignete Unterlage.
- Ein beschädigter, ausgelaufener oder aufgeblähter Akku darf nicht mehr aufgeladen werden.
Es besteht Explosionsgefahr! Entsorgen Sie einen solchen Akku ordnungsgemäß.
- Vor einer Entsorgung eines Akkus sind offen liegende Anschlusskontakte mit einem Stück
Klebeband abzudecken, damit es nicht zu einem Kurzschluss z.B. im Entsorgungscontainer
kommen kann. Bei einem Kurzschluss besteht nicht nur Explosions-, sondern auch Brand-
gefahr.
- Verwenden Sie beim Austausch des eingebauten Akkus nur einen baugleichen Li-Ion-Akku.
- Legen Sie niemals eine nicht-wiederaufladbare Batterie in die Solarleuchte ein, sondern
ausschließlich einen geeigneten wiederaufladbaren Akku.
- Die Ladeelektronik im Produkt ist auf einen Li-Ion-Akku ausgelegt. Bei Verwendung eines
anderen Akkus besteht Brand- und Explosionsgefahr!
Before first use
6. Inbetriebnahme
a) Wahl des Montage-/Betriebsorts
Wählen Sie für die Solarleuchte eine Stelle, die möglichst lange und schattenfrei der vollen
Sonne ausgesetzt ist. Nur so kann der Akku über das Solarmodul ausreichend geladen wer-
den.
Achten Sie darauf, dass sich bei Dunkelheit keine anderen Lichtquellen (z.B. Au-
ßen- oder Straßenleuchten) in der Nähe der Solarleuchte befinden, da sich die So-
larleuchte andernfalls nicht einschaltet.
b) Befestigung der Leuchte
Die Leuchte kann über eine Montageplatte an einer Wand bzw. Boden an einer ebenen Fläche
Auto
festgeschraubt werden. Zusätzlich kann noch ein Erdspieß an der Montageplatte befestigt wer-
den. Somit kann die Leuchte auch im Erdreich (Beet oder Gras) eingesteckt werden.
Ein/Aus
Wir empfehlen, vor der endgültigen Montage eine Funktionsprüfung der Leuchte
Modus
durchzuführen.
Je nach Untergrund sind passende Schrauben und ggf. Dübel zu verwenden.
Achten Sie beim Bohren/Festschrauben darauf, dass keine Kabel oder Leitun-
Ein/Aus
OFF
ON
gen beschädigt werden!
Modus
1
60
Lumen

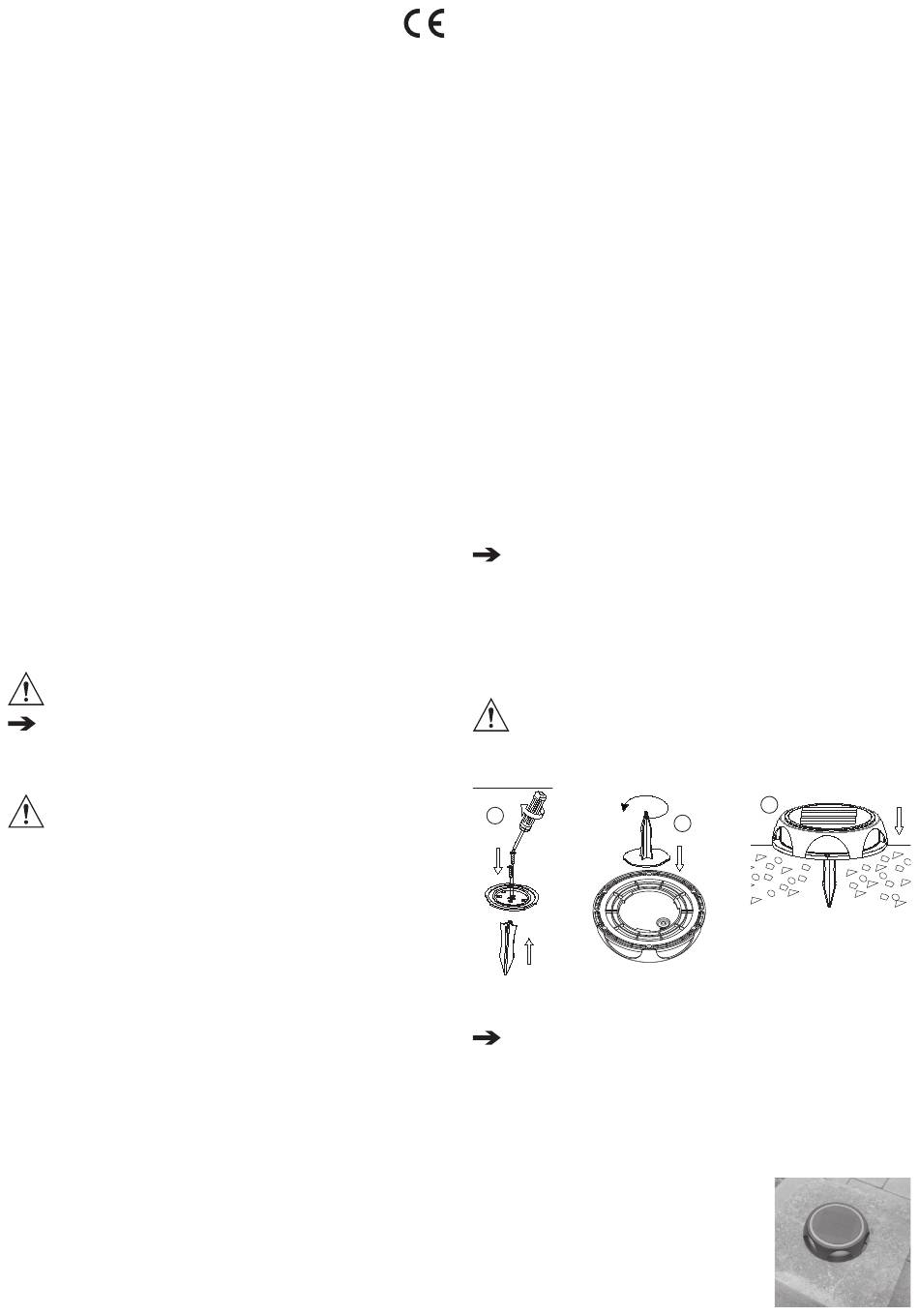

1. Bild 1: Soll die Leuchte über einen Erdspieß befestigt werden, dann schrauben Sie den
Erdspieß mit Hilfe der beiden beiliegenden Schrauben an der Montageplatte fest.
Modus 1
Möchten Sie die Leuchte direkt an einer Wand oder Boden festschrauben, dann
montieren Sie den Erdspieß nicht. An der Montageplatte sind zwei gegenüberlie-
Modus 1
gende Bohrungen für die direkte Schraubmontage vorhanden.
X1
X1
2. Wählen Sie nun die gewünschte Lichtstärke der LEDs mit Hilfe des Modus-Tasters aus
X1
(siehe Kapitel 6d).
3. Bild 2: Setzen Sie nun die Leuchte auf die Montageplatte auf und drehen Sie die Leuchte
gegen den Uhrzeigersinn fest.
4. Bild 3: Nun ist die Leuchte fest an der Wand oder Boden montiert oder Sie können diese
mit dem Erdspieß ins Erdreich stecken.
160
Lumen
Unser Tipp:
Können oder wollen Sie die Leuchte nicht festmontieren, dann
verwenden Sie beispielsweise einen handelsüblichen Pflaster-
stein und schrauben Sie die Solarleuchte daran fest. Anschlie- Modus 3
ßend können Sie die Solarleuchte an einer beliebigen Stelle
platzieren, z.B. im Rasen, Beet oder am Rand einer Einfahrt. X2 X2
X2
Auto
Auto
Before first use
min.8h
ON
min.8h
3
2
160
Lumen
60
Lumen
Modus 2
Modus 2
X1 X2
X1 X1
X2
200
Lumen
OFF
OFF
ON
20
Lum
160
Lumen
Modus 3
Modus 3
X2 X2
X2
X2
