Inhaltszusammenfassung für Gelikom BF2-MF

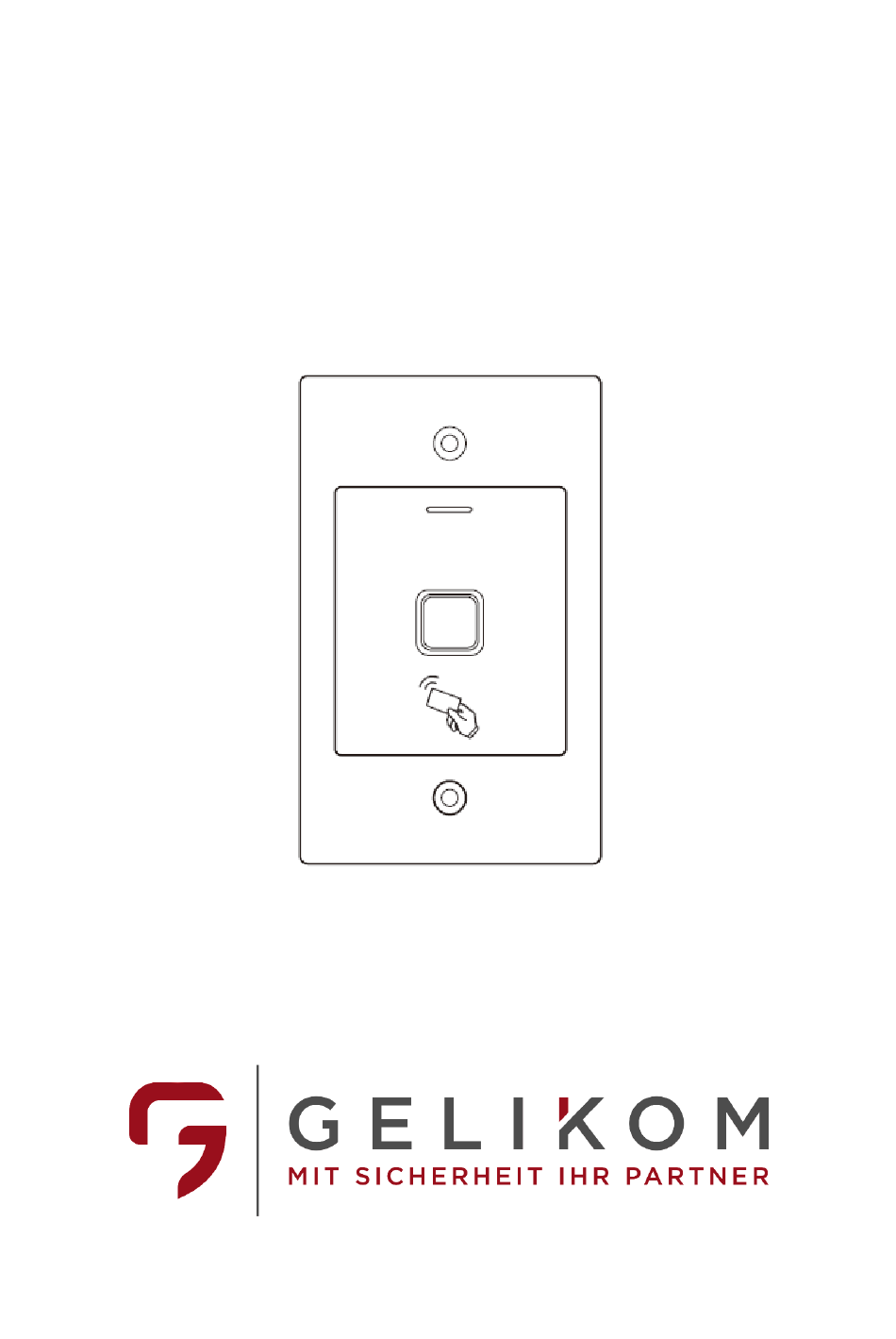

- Seite 1 Bedienungsanleitung für Gelikom BF2-MF Unterputz-Codeschloss für den Innen- und Außenbereich...
- Seite 2 Hinweis: Diese Bedienungsanleitung enthält die Installationsanleitung und Programmieranleitung des Gelikom BF2-MF. Außerdem enthält Sie wichtige Hinweise zur Inbetriebnahme und Handhabung. Bitte bewahren Sie diese Bedienungsanleitung, auch im Falle einer Veräußerung an Dritte, gut auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: 1) Einführung a. Eigenschaften Seite 4 b. Bestimmungsgemäße Verwendung Seite 4 c. Sicherheitshinweise Seite 5 d. Lieferumfang Seite 7 2) Installation a. Ordnungsgemäße Montage Seite 8 b. Erläuterung der Anschlüsse Seite 8 c. Werkseinstellungen wiederherstellen Seite 9 d. Anschlussbeispiel Seite 10 e. -
Seite 4: Eigenschaften
1) Einführung 1a) Eigenschaften • Wasserdicht nach IP 66 • Metallgehäuse Edelstahl • programmierbarer Relaisausgang • Stand-Alone oder sicherer Betrieb über Wiegand Ausgang • Schaltmodus um bspw. Tür offen/ geschlossen zu halten. • Wiegand 26 Bit Eingang & Ausgang • Einfache RFID & Fingerprint Nutzerregistrierung •... -
Seite 5: Sicherheitshinweise
dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese für spätere Rückfragen gut auf. 1c) Sicherheitshinweise • Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! •... - Seite 6 • Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: a) das Gerät sichtbare Beschädigungen aufweist b) das Gerät nicht mehr arbeitet und c) nach längerer Lagerung unter ungünstigen Verhältnissen oder d) nach schweren Transportbeanspruchungen. • In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
-
Seite 7: Lieferumfang
1d) Lieferumfang 1x Gelikom BF2-MF Terminal & Fernbedienung 2x Schrauben + Schraubenabdeckungen 2x Dübel 1x Schraubendreher 1x Diode zum Relaisschutz (nicht benötigt) 1x Master Karte 2) Installation Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden. Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge sein. -
Seite 8: Ordnungsgemäße Montage
2a) Ordnungsgemäße Montage • Zeichnen Sie die Montagelöcher an die Wand (Loch A & C) • Bohren Sie die Montagelöcher sowie eine Aussparung für das Gerät. • Bringen Sie die Dübel in den beiden Bohrlöchern an. • Führen Sie das Anschlusskabel durch das Loch (B) •... -
Seite 9: Werkseinstellungen Wiederherstellen
2c) Werkseinstellungen wiederherstellen Um die Werkseinstellungen wiederherzustellen, schalten Sie die Spannung aus, verbinden Sie den gelben (OPEN) und schwarzen (GND) Draht und schalten nun die Spannung wieder ein. Nun hören Sie zwei Piepstöne und die LED leuchtet gelb. Trennen Sie nun den gelben und schwarzen Draht voneinander. -
Seite 10: Anschlussbeispiel
2d) Anschlussbeispiel... -
Seite 11: Ton Und Lichtsignale
2e) Ton und Lichtsignale Funktion Grüne LED Rote LED Gelbe LED Tonsignal Stand-by leuchtet Aktion erfolgreich leuchtet Kurzer Ton Aktion fehlgeschlagen 3 kurze Töne Programmiermodus blinkt Leuchtet (nach (bei erfolgr. erstem Tastendruck) anmelden) Tür/ Relais öffnen leuchtet Kurzer Ton Alarm blinkt Dauer-Ton 3) Einführung Programmierung... -
Seite 12: 3B) Einfache/ Erleichterte Programmierung
Einfache/ erleichterte Programmierung Bitte führen Sie nachfolgende Schritte in der angegeben Reihenfolge durch, wenn Sie keine Experteneinstellungen vornehmen möchten. Natürlich können Sie diese und andere Einstellungen anschließend noch ändern. Wichtig: Das Gerät muss hierfür montiert und betriebsbereit sein. Bei Problemen sehen Sie bitte zunächst unter Punkt 2e) (1) Ändern des Mastercodes Start Programmiermodus... -
Seite 13: Ändern Des Mastercodes
4) Fortgeschrittene Programmierung 4a) Ändern des Mastercodes Bitte ändern Sie den Mastercode direkt nach dem ersten Aufrufen des Programmiermodus und merken sich den neu gewählten Code gut oder notieren sich diesen. Der Mastercode ist frei wählbar aus dem Zahlenbereich 000000-999999 (muss 6-stellig sein) Start Programmiermodus * 123456 # Mastercode ändern... -
Seite 14: 5B) Hinzufügen Rfid-Nutzer
Methode „einfach“ Start Programmiermodus * Mastercode # Eingabe 1 Fingerprint Fingerprint Fingerprint # III. Programmiermodus verlassen Methode „Schnell“ Masterkarte lesen Fingerprint Fingerprint Fingerprint III. Masterkarte lesen 5b) Hinzufügen RFID-Nutzer Methode „Empfohlen“ Start Programmiermodus * Mastercode # Eingabe Nutzer-ID und lesen RFID 1 Nutzer-ID # RFID lesen # III. -
Seite 15: Löschen Rfid-Nutzer
III. Programmiermodus verlassen Methode „Einfach“ I. Start Programmiermodus * Mastercode # II. Eingabe Nutzer-ID 2 Fingerprint # III. Programmiermodus verlassen 5d) Löschen RFID-Nutzer Methode „Einfach“ Start Programmiermodus * Mastercode # Eingabe & lesen RFID 2 RFID lesen III. Programmiermodus verlassen Methode „Empfohlen“... -
Seite 16: Led Und Töne Einstellen
6) Allgemeine Einstellungen 6a) LED, Beleuchtung, Töne einstellen Legen Sie fest welche Einstellungen Sie vornehmen möchten • Sound Aus • Sound An (Standardwert/ Werkseinstellung) • LED aus (Standardwert/ Werkseinstellung) • LED an 6b) Schaltzeit Relais einstellen Die Schaltzeit kann von 1-99 Sekunden eingestellt werden. Start Programmiermodus * Mastercode # Eingabe gewünschte Schaltzeit... -
Seite 17: Betrieb Über Controlboard / Ext. Relais (Wiegand)
* Mastercode # Eingabe oder oder etc. III. Programmiermodus verlassen 7) Betrieb über Controlboard / ext. Relais (Wiegand) Steuern Sie das BF2-MF über einen Controller/ ext. Relais im Innenbereich für noch mehr Sicherheit. Anschlussplan (lesen Sie vor Anschluss „Einrichtung BF2 + Controlboard“) - Seite 18 Einrichtung BF2 + Controlboard/ ext. Relais über Wiegand Gehen Sie bitte wie folgt vor: Schließen Sie das BF2-MF an eine Spannungsquelle an Schließen Sie nun auch das Controlboard/ ext. Relais sowohl ans BF2-MF als auch an eine Spannungsquelle an. Von nun an muss für einen Großteil der Programmierung die beiliegende Fernbedienung am Controlboard/ ext.
-
Seite 19: Probleme & Lösungen
*Beispiel Programmierung Fingerprint: * Mastercode # I. Eingabe an Fernbedienung/Controlboard: 1 Nutzer-ID # II. Eingabe an BF2: Fingerprint lesen III. Eingabe an Fernbedienung/Controlboard: 8) Probleme & Lösungen • Nutzer lässt sich nicht registrieren Sie haben vermutlich schon Nutzer mit der Master Karte hinzugefügt. Hierdurch wurden bereits einige Nutzer-IDs belegt.
