Montageanleitung

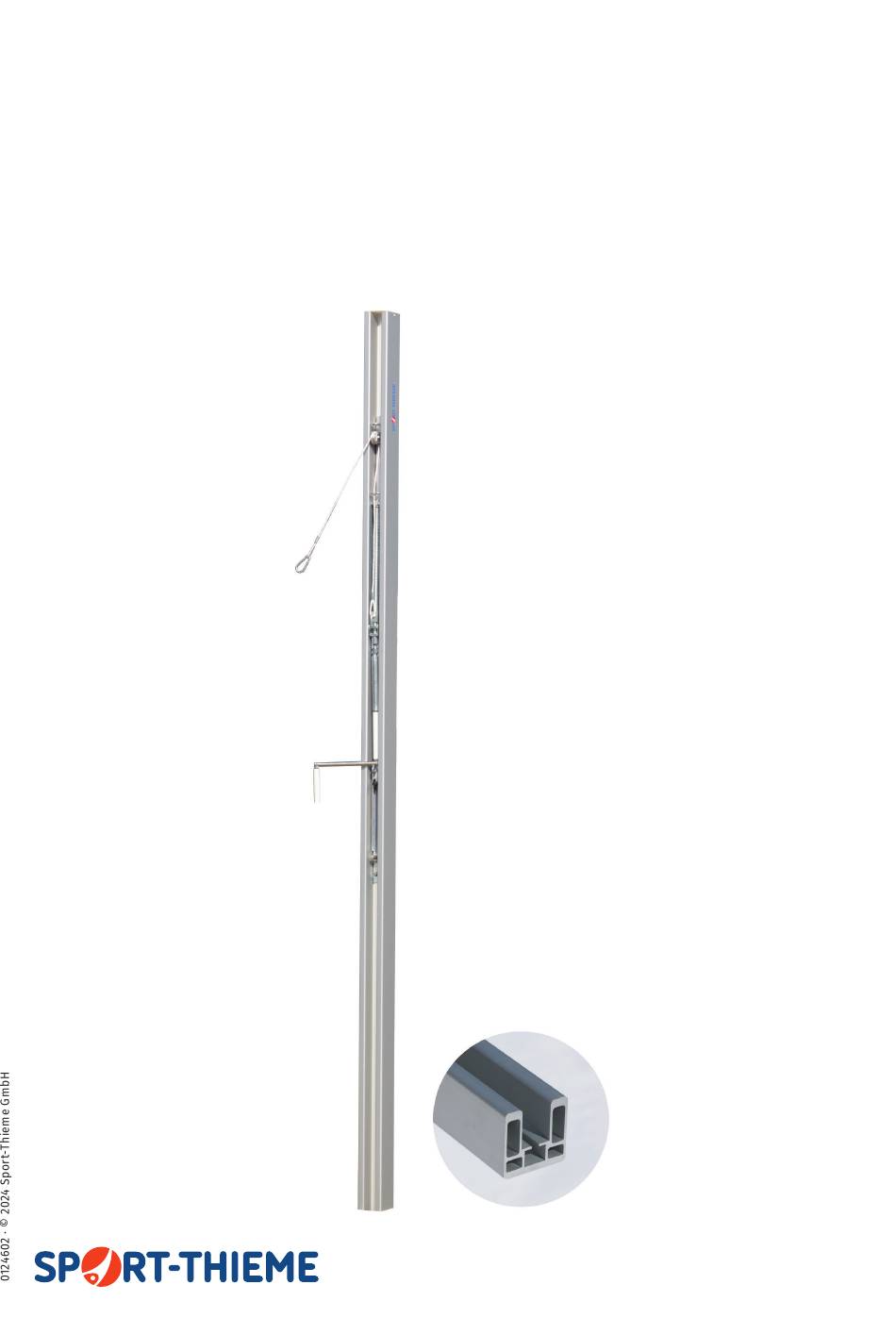

Sport-Thieme Volleyballpfosten
80x80 mm
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut
auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 1096008, 1096806
·
sport-thieme.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sport-thieme DVV 1
Inhaltszusammenfassung für Sport-thieme DVV 1
- Seite 1 Sport-Thieme Volleyballpfosten 80x80 mm Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Gebrauchsanleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
- Seite 2 nk, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Freude elen Dank, dass Sie sich für ein Haspo - Produkt entschieden haben. Damit Sie viel Fre Produkt haben, erhalten Sie im Folgenden wichtige Hinweise für Ihre Sicherheit sowie nk, dass Sie sich für ein Haspo - Produkt entschieden haben.
-
Seite 3: Vorbereitung Für Den Spielbetrieb
Montageanleitung zu Art.-Nr. 1096008, 1096806 2. Vorbereitung für den Spielbetrieb a) Mechanikschieber (mit Flaschenzugspannmechanik) und Gegenschieber sind bereits anden Pfosten vormontiert. Es müssen lediglich noch die Pfosten aufgestellt und das Netzeingehängt werden. Um ein Verrutschen der Schieber bei der Lagerung oder auch bei Bedienfehlern zu vermeiden, sind werkseitig Höhen- und Tiefenbegrenzungen in die Nuten der Pfosten (jeweils Schraube mit Unterlegscheibe) ober- und unterhalb der Schieber montiert (siehe Foto rechts). -
Seite 4: Einhängen Und Spannen Des Netzes
Montageanleitung zu Art.-Nr. 1096008, 1096806 3. Einhängen und Spannen des N 3. Einhängen und Spannen des Netzes Das Netz ist nicht im Lieferumfang enthalt Das Netz ist nicht im Lieferumfang enthalten. Nachstehend abgebildete Netze dienen zur Veranschaulichung der weiteren Mont nur zur Veranschaulichung der weiteren Montageschritte. - Seite 5 kurzer Schieber für Feinjustierung Montageanleitung c) Netzhöhe einstellen: zu Art.-Nr. 1096008, 1096806 Zum Einstellen der Netzhöhe zu gewünschte Höhe einstellen und Orientierung die unter Punkt 2b a 3. Einhängen und Spannen des Netzes (Forts.) der Höhe kann bei dieser Anlage c) Netzhöhe einstellen: Zum Einstellen der gewünschten Netzhöhe wie folgt vorgehen: Gelenkkurbel auf die Feststellschraube aufstecken und diese lösen.
-
Seite 6: Aufbewahrung Der Volleyball-Pfosten
Montageanleitung zu Art.-Nr. 1096008, 1096806 4. Aufbewahrung der Volleyball-Pfosten: Die Lagerung der Pfosten hat waagerecht auf einer Ablagekonsole oder auf einem speziellen Ablage- wagen zu erfolgen. Vor der Entnahme von der Lagervorrichtung unbedingt darauf achten, dass die Hand- räder der Schieber fest angezogen sind. 5. - Seite 7 Montageanleitung zu Art.-Nr. 1096008, 1096806 6. Hinweise zum Einbetonieren der Bodenhülsen: Nachstehende Einbauskizze dient als Hilfestellung beim Einbetonieren der Bodenhülsen. Hinweis: Um ein Ablaufen des evtl. in die Bodenhülsen laufenden Oberflächenwassers zu ermöglichen, empfiehlt es sich, unter die Bohrungen in den Bodenhülsen jeweils ein Rohr in den Boden zu stecken. Verwenden Sie beim Einbetonieren keine Schnellabbinde- oder Frostschutzmittel, da diese Zusätze zu Beschädi- gungen an der Bodenhülse führen können.
-
Seite 8: Wartung, Pflege, Lagerung Und Sicherheitshinweise
Montageanleitung zu Art.-Nr. 1096008, 1096806 7. Wartung, Pflege, Lagerung und Sicherheitshinweise: Die Volleyballanlage ist ausschließlich für Volleyball konstruiert und für keine andere Verwendung. Prüfen Sie vor Benutzung dieses Produktes, ob alle Verbindungen fest angezogen sind, und prüfen Sie dies später wiederholt. Bei Volleyballanlagen ist das Klettern, Hängen oder Schaukeln am Gerät nicht gestattet. - Seite 9 Montageanleitung zu Art.-Nr. 1096008, 1096806 7. Ersatzteilliste (Forts.) Abbildungen Ersatzteile für Volleyball-Pfosten: Art.-Nr.: 531, 5311, 532, 5321 Mechanikschieber Mechanikschieber Gegenschieber Gegenschieber _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw. erst nach Absprache erlaubt.
- Seite 18 Assembly instructions for Prod. code 1096008, 1096806 7. Spare parts list (Cont.) Abbildungen Ersatzteile für Volleyball-Pfosten: Art.-Nr.: 531, 5311, 532, 5321 Mechanical sliding device Counter sliding device Mechanikschieber Gegenschieber _____________________________________________________________________________ Die Urheberrechte an enthaltenen Abbildungen und Texten liegen bei der Haspo Sportgeräte GmbH & Co. KG. Eine Nutzung ist nicht gestattet bzw.
