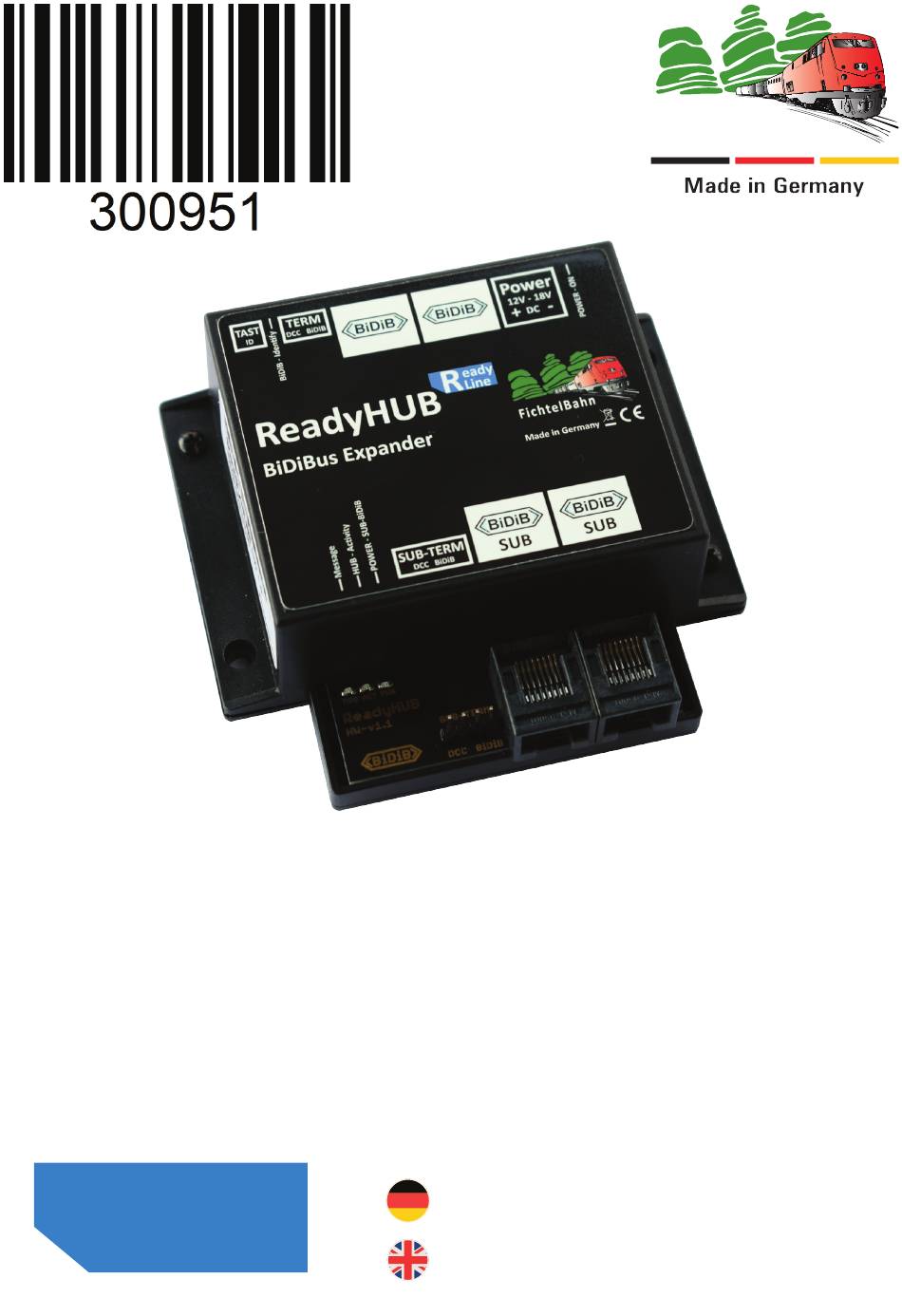

- Seite 1 FichtelBahn Handbuch / Manual ReadyHUB eady Deutsch ........ 2 - 17 Line English ........ 18 - 33...
-
Seite 2: Inhaltsverzeichnis
Online Dokumentation Eine Druckausgabe verliert in der heutigen Zeit schnell Ihre Aktualität und hat mehr den Zweck der Grundinformation zu diesem Produkt. Auf der FichtelBahn-Webseite finden Sie im Downloadbereich dieser Baugruppe immer die aktuelle Ausgabe dieses Handbuches. Die Versionsnummer in der Fußzeile zeigt Ihnen den aktuellen Stand. -
Seite 3: Einstieg
Aufwand zur Beseitigung von Störungen. Bestimmungsgemäßer Gebrauch Der ReadyHUB ist für den Einsatz im Modellbau, insbesondere in digitalen Modell- bahnanlagen, entsprechend den Bestimmungen dieser Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust des Garantiean- spruchs. -
Seite 4: Technische Daten
0 … +60 °C Umgebungstemperatur bei Lagerung -10 … +80 °C Zulässige relative Luftfeuchtigkeit max. 85 % Abmessung Gehäuse 100mm x 90mm x 34mm Gewicht Handbuch ReadyHUB Seite 4 © 2019 FichtelBahn Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten... -
Seite 5: Den Readyhub Anschließen
Line FichtelBahn 04. Den ReadyHUB anschließen B1 B2 E1 E2 Anschluss der Stromversorgung (Gleichspannung 12V-18V) BiDiB-Schnittstelle (Main-Ebene) Anschlüsse an Zentrale und weitere BiDiB-Knoten Die beiden Anschlüsse sind intern miteinander verbunden und können daher gleichwertig verwendet werden. Abschluss-Jumper für die DCC-Terminierung (Main-Ebene) Abschluss-Jumper für die BiDiB-Terminierung (Main-Ebene) -
Seite 6: Anschluss Der Stromversorgung
/ Schaltnetzteil mit 12V - 18V Gleichspannung. Beachten Sie die Polarität der Baugruppe - in der Skizze mit rot (+) und blau (-) markiert. Der Strom kann vom ReadyHUB in den BiDiBus (SUB-Ebene) eingespeist werden, um andere Module ohne 12V-18V lokale Versorgung zu versorgen. -
Seite 7: Anschluss An Den Bidibus (Main-Ebene)
FichtelBahn 04.2 Anschluss an den BiDiBus (Main-Ebene) Der ReadyHUB verfügt über zwei parallele BiDiBus-Buchsen (B1/B2), mit denen er über ein Patchkabel an einer beliebigen Stelle im BiDiBus platziert und angeschlossen werden kann. In der nachfolgenden Abbildung wird der ReadyHUB innerhalb des BiDiBus platziert. - Seite 8 Line FichtelBahn In der nächsten Abbildung wurde der ReadyHUB als letzter Teilnehmer am BiDiBus platziert. In diesem Fall müssen die beiden Abschluss-Jumper für die BiDiB und DCC Terminierung am ReadyHUB gesteckt werden..Abschluss-Jumper intern gesetzt ... bis zu 32 Teilnehmer...
-
Seite 9: Weiterer Knoten An Die Sub-Ebene
Auch hier ist zu beachten, dass immer der erste und letzte Busteilnehmer mit einem Abschluss-Jumper abgeschlos- sen werden muss. Die beiden Abbildungen zeigen, dass der ReadyHUB an jeder Stelle innerhalb der SUB-Ebene platziert werden kann. Es können auch noch weitere ReadyHUB-Baugruppen in der Main- und SUB-Ebene platziert werden. -
Seite 10: Identify-Funktion
PC-Steuerungsprogramme nutzen diese Funktion zum automatischen Anlernen von neuen Baugruppen in dessen Konfigurationseinstellungen. Die Funktion kann in beiden Richtungen ausge- löst werden (Baugruppe <-> PC-Tool). Wird auf dem ReadyHUB die Taste gedrückt, dann färbt sich im Knoten-Baum (Tool BiDiB- Wizard) der zugehörige Eintrag von grün auf rot. - Seite 11 Reflexionen zu verhindern. Man spricht auch davon, dass man den Kommunikationsbus abschließen muss. Der Abschlusswiderstand von 120 Ohm ist Bestandteil jeder BiDiB-Baugruppe und wird mit dem Stecken des Jumpers aktiviert. Handbuch ReadyHUB Seite 11 © 2019 FichtelBahn Handbuch Version 1.0...
- Seite 12 Es können je Ebene mehrere HUBs zum Einsatz kommen und eine neue Ebene aufspannen. Tipp: Verwenden Sie für jede neue Ebene eine andere Farbe des RJ45-Patchkabel oder arbeiten Sie mit einer erkenntlichen Markierung an den Verbindungen. Handbuch ReadyHUB Seite 12 © 2019 FichtelBahn Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten...
-
Seite 13: Led - Anzeige
Line FichtelBahn 07. LED - Anzeige 07.1 Betriebszustände Power-ON LED schnelles Flimmern ReadyHUB ist in Betrieb Doppelblinker Anmeldung am Bus wurde abgewiesen (siehe „08. Fehlersuche“ auf Seite 14) BiDiB-Identify LED keine Verbindung zum BiDiBus dauerhaftes Leuchten mit dem BiDiBus verbunden schnelles Blinken Identify - Funktion aktiv (siehe „05. -
Seite 14: Fehlerzustände Beim Baugruppenstart
07.2 Fehlerzustände beim Baugruppenstart 10x schnelles Blinken (1, 2, 3) Power-ON LED, BiDiB-Identify LED, Message LED kein Bootloader gefunden / kein Firmware-Update möglich (kontaktieren Sie den FichtelBahn - Support) Dauerblinker (1, 2, 3) Power-ON LED, BiDiB-Identify LED, Message LED EEPROM fehlerhaft (führen Sie ein Firmware-Update aus, siehe „09. Firmware-Update“ auf Seite 15) -
Seite 15: Firmware-Update
Doppelklick auf dem Eintrag „ReadyHUB“ im Knotenbaum aus. Im rechten Fenster wird anschließend der ReadyHUB-Knoten geladen und angezeigt. Klicken Sie auf die Schaltfläche „Firmware aktualisieren“ (2.), es öffnet sich ein neues Fenster. Hier definieren Sie den Pfad zu dem Firmware ZIP-File (3.), das Sie über unsere Webseite herunterladen können. -
Seite 16: Update Im Fehlerzustand
Im Knotenbaum des Tool „BiDiB-Wizard“ erscheint jetzt eine neue Baugruppe mit der Bezeichnung „ReadyHUB Bootloader“ (1.). Hierbei handelt es sich um eine Absicherungsebene mit der Sie erneut das Funktionsupdate (siehe „09. Firmware- Update“ auf Seite 15) ausführen können. -
Seite 17: Garantieerklärung
11. Garantieerklärung Für das Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kaufdatum des Erstkun- den bei FichtelBahn, maximal jedoch 3 Jahre nach Ende der Serienherstellung des Produktes. Die Garantie besteht neben den gesetzlichen Gewährleistungsansprüchen, die dem Verbraucher gegenüber dem Verkäufer zustehen. Der Umfang der Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf von uns verarbeite-... - Seite 34 Line FichtelBahn Handbuch ReadyHUB Seite 34 © 2019 FichtelBahn Handbuch Version 1.0 Technische Änderungen und Irrtümer vorbehalten...
- Seite 36 © 2019 FichtelBahn Am Dummersberg 26 Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie D-91220 Schnaittach FichtelBahn der Übersetzung vorbehalten. Vervielfältigungen und Reproduktionen in jeglicher Form bedürfen der Tel.: +49 9153 9703051 schriftlichen Genehmigung durch FichtelBahn. support@fichtelbahn.de Technische Änderungen vorbehalten.
