Paul Gothe DM Gebrauchsanweisung

PAUL-GOTHE-GmbH Bochum
Wittener Straße 82
D-44789 Bochum
Gebrauchsanweisung und Technisches Datenblatt
Das batteriebetriebene Digitalmanometer DM dient zur Messung des Über-, Unter- und Differenzdrucks von nicht aggressiven
Gasen je nach Version bis 2 hPa oder bis 20 hPa.
Die Druckmessung erfolgt in einer Druckmessdose mit einer Membranfeder aus Beryliumbronze, die entsprechend der Druck-
differenz zwischen den beiden Kammern der Druckmessdose ausgelenkt wird. Diese Auslenkung wird mit Hilfe eines Weg-
messsystems in ein elektrisches Signal umgewandelt.
Zum Einlegen der Batterien bitte auf der Geräterückseite das Batteriefach nach unten schieben.

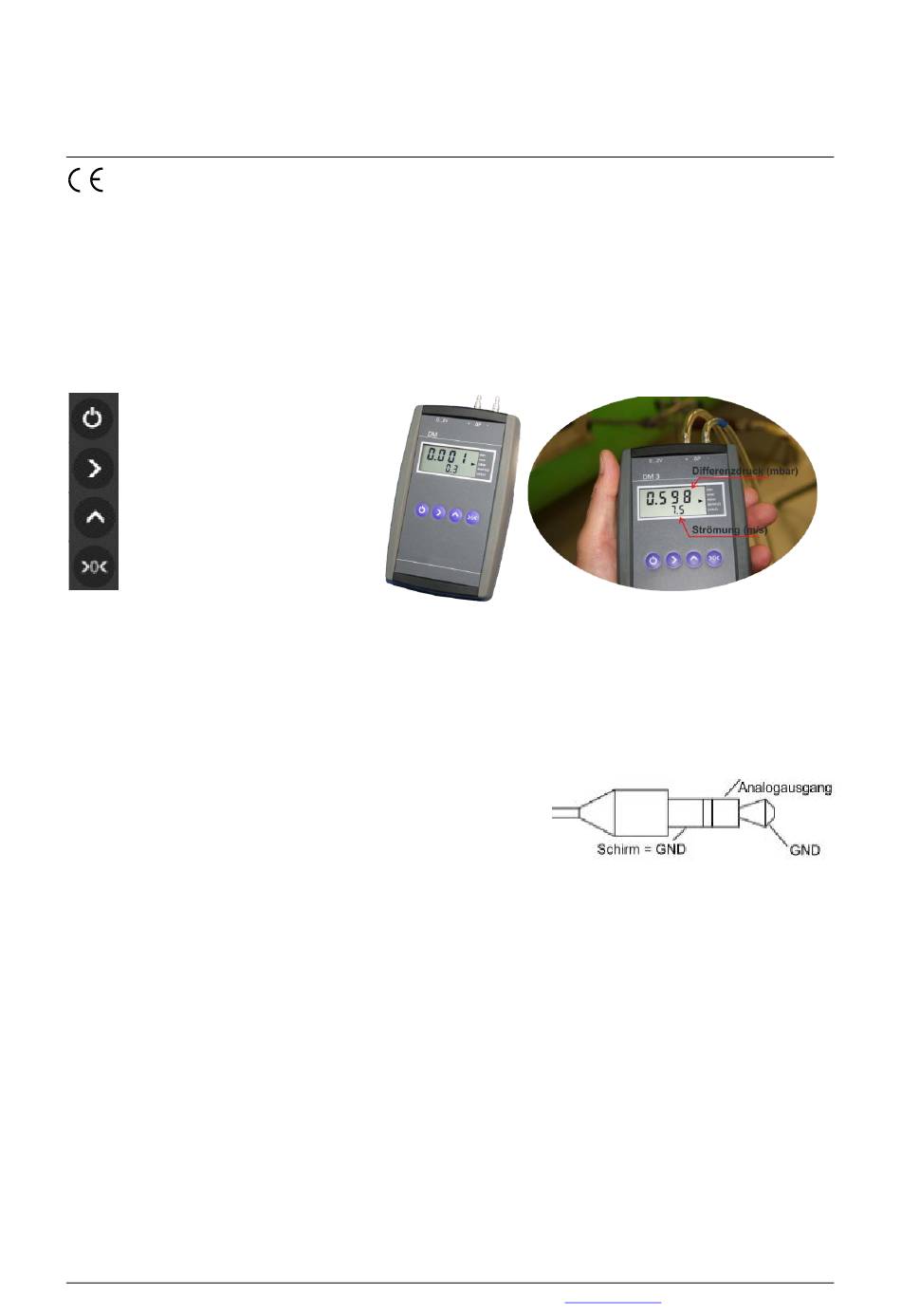

Das Gerät ist mit einer Folientastatur ausgestattet: 4 Taster dienen als Bedienungselemente.
Ein-/Ausschalter (Taste 1)
Auswahl: Druck, Min, Max, Hold (Taste 2)
Auswahl Druckeinheit (Taste 3)
Nullabgleich/Konfiguration (Taste 4)
Das Gerät wird durch eine kurze Betätigung der Taste 1 ein- bzw. ausgeschaltet. Nach dem Einschalten zeigt das Gerät für ca.
1 s den Messbereich des Gerätes in hPa an.
Mit der Taste 2 kann zwischen den verschiedenen Anzeigearten umgeschaltet werden. Jede Betätigung schaltet die Anzeigeart
um. In den Modi Hold, Max und Min kann durch eine kurze Betätigung der Taste 4 eine neue Messung ausgelöst werden. Beim
Min- bzw. Max-Wert wird so der angezeigte Wert zurückgesetzt.
Das Gerät bietet die Möglichkeit, zwischen verschiedenen Druckeinheiten umzuschalten. Während des normalen Betriebes
kann die Einheit des Druckes mit der Taste 3 umgeschaltet werden.
Durch eine kurze Bestätigung der Taste 4 kann der Nullpunkt des Gerätes neu justiert werden. Wichtig ist hierbei, dass zum
Zeitpunkt des Nullabgleichs kein Staurohr in die Strömung gehalten oder kein externer Druck angelegt wird.
Das Gerät verfügt über einen 0...2-V-Analogausgang. Damit wird eine zu dem
Druck proportionale
Ausgangsspannung wird mit Hilfe eines 3,5-mm-Klinkensteckers von dem
Gerät abgenommen.
Batteriesymbol blinkt: Die Batterie sollte getauscht werden, da in absehbarer Zeit eine Messung nicht mehr möglich sein wird.
Gerät zeigt 'batt Lo' und schaltet ab: Die Batterie muss getauscht werden, es sind keine Messungen mehr möglich (9 V
Blockbatterie Typ IEC 6 LR 61).
Konfiguration
Mit Hilfe der Konfigurationseinstellungen wurde das Gerät für das LUGA (Zylinder-) Staurohr eingestellt. Möglichst keine
Änderungen vornehmen! Um die Einstellungen zu ändern, betätigen Sie bitte die Nullabgleichs-Taste, bis in der oberen Zeile
des Displays die Meldung 'ConF' erscheint. Nach Freigabe der Taste springt das Menü zur ersten Einstellmöglichkeit: Der
Druckeinheit. Das Konfigurationsmenü kann jederzeit verlassen werden. Hierzu betätigen Sie bitte wiederum die Nullabgleichs-
Taste, bis in der oberen Zeile des Displays die Meldung 'MEAS' erscheint. Die Einstellungen werden abgespeichert und stehen
nun nach jedem Einschalten wieder zur Verfügung.
Folgende Menüfelder im Konfigurationsmodus sind verfügbar, [ ]:Anzeige erscheint auf dem Display in der unteren Zeile:
Einstellung der Druckeinheit: [P]; Anzeige der Strömungsgeschwindigkeit: [SPd]; Eingabe der Dichte des Mediums: [ro] (LUGA:
1,20); Pitotfaktor: [Pit] (LUGA: Ø 15 mm: 0,563); Skalierung des Analogausganges: [AnH] (Mit diesem Menüschritt können Sie
den Druck einstellen, bei dem der Analog-Ausgang 2 V ausgibt); Analogausgang für '+/-'-Messungen: [AOF] (Mit diesem Menü-
punkt können Sie die Analogausgangsspannung um 1.0 V erhöhen. Die Verstärkung des Analogausgangs wird halbiert. Damit
ist es möglich, auch negative Differenzdrücke auf den Analogausgang abzubilden); Dämpfung: [dAn] (LUGA: 08); Auto On/Off:
[Aut]; Werkseinstellung: [rES] (Achtung: alle LUGA Einstellungen gehen verloren!).
Durch Betätigen der Tasten 2 und 3 können Sie die gewünschte Einstellung wählen und durch eine kurze Betätigung der Taste
4 wird die Eingabe abgeschlossen. Das Menu springt zum nächsten Menüpunkt.
Weitere Informationen und die Konformitätserklärung finden sie unter Service und Support auf:
für Digitalmanometer DM
Ausgangsspannung ausgegeben. Die
www.paulgothe.de
04/14
